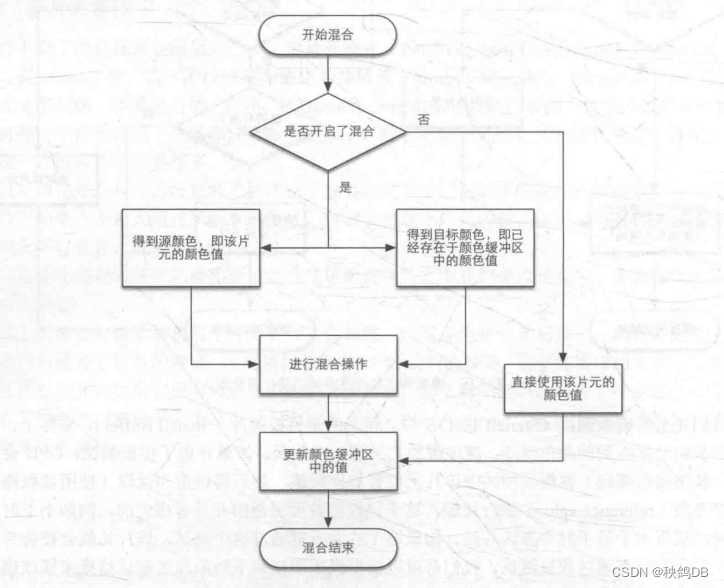

blend：混合关键字，意在让当前片元计算出的源颜色与颜色缓冲区中已存在的颜色按照一定规矩进行混合。
unity官方文档：ShaderLab：混合 - Unity 手册

语法

Blend Off: 关闭混合（这是默认值）

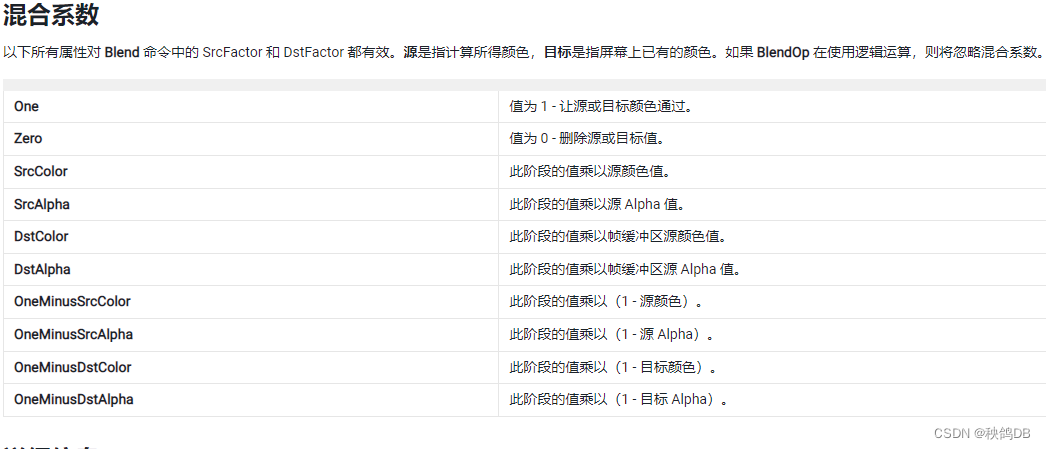

Blend SrcFactor DstFactor: 配置并启用混合。生成的颜色将乘以 SrcFactor。屏幕上的已有颜色乘以 DstFactor，然后将这两个值相加。

Blend SrcFactor DstFactor, SrcFactorA DstFactorA: 同上，但使用不同系数来混合 Alpha 通道。

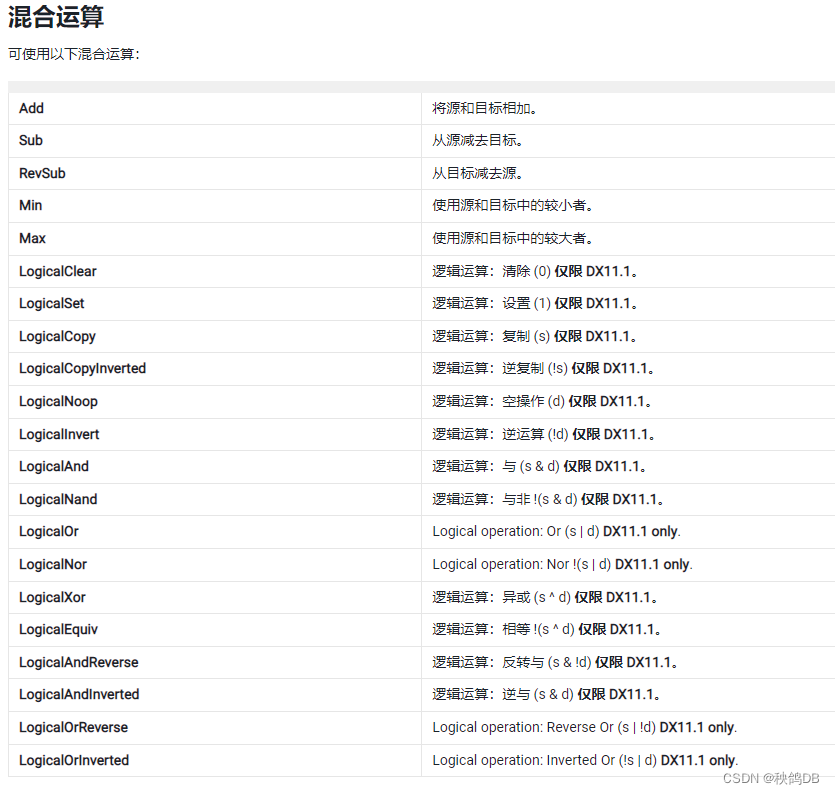

BlendOp OP:不将混合颜色相加，而是对它们执行不同的操作。

BlendOp OpColor, OpAlpha:同上，但是对颜色 (RGB) 通道和 Alpha (A) 通道使用不同的混合操作。

此外，您还可以设置上层渲染目标混合模式。当使用多渲染目标 (MRT) 渲染时，上面的常规语法将为所有渲染目标设置相同的混合模式。以下语法可以为各个渲染目标设置不同的混合模式，其中 N 是渲染目标索引（0 到 7）。此功能适用于大多数现代 API/GPU（DX11/12、GLCore、Metal 和 PS4）：

Blend N SrcFactor DstFactor
Blend N SrcFactor DstFactor, SrcFactorA DstFactorA
BlendOp N Op
BlendOp N OpColor, OpAlpha

**常用混合模式**
Blend DstColor SrcColor	2x 乘法
Blend SrcAlpha OneMinusSrcAlpha	传统透明度
Blend One OneMinusSrcAlpha	预乘透明度
Blend One One	加法
Blend OneMinusDstColor One	软加法
Blend DstColor Zero	乘法

P2

Shader常用枚举类型

Shader "MyShaders/EnumTest"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}

        [Header(Option)]
        [Space(5)]
        [Enum(UnityEngine.Rendering.BlendOp)] _BlendOp("BlendOp", Float) = 0
        [Enum(UnityEngine.Rendering.BlendMode)] _SrcMode("SrcMode", Float) = 1
        [Enum(UnityEngine.Rendering.BlendMode)] _DstMode("DstMode", Float) = 0
        [Enum(UnityEngine.Rendering.CullMode)] _CullMode("CullMode", Float) = 0
        [Enum(UnityEngine.Rendering.CompareFunction)] _ZTestMode("ZTestMode", Float) = 0
        [Enum(UnityEngine.Rendering.ColoWriteMask)] _ColorMask("ColorMask", Float) = 15
        //控制深度写入的比较特殊，可以用 Toggle 或者自定义的 Enum
        [Enum(off, 0, On, 1)] _ZWriteMode("ZWriteMode", Float) = 1


        [Header(Stencil)]
        [Enum(UnityEngine.Rendering.CompareFunction)] _StencilComp ("Stencil Comparison",         Float) = 8
        [IntRange] _StencilWriteMask ("Stencil Write Mask", Range(0,255)) = 255
        [IntRange] _StencilReadMask ("Stencil Read Mask", Range(0,255)) = 255
        [IntRange] _Stencil ("Stencil ID", Range(0,255)) = 0
        [Enum(UnityEngine.Rendering.StencilOp)] _StencilPass ("Stencil Pass", Float) = 0
        [Enum(UnityEngine.Rendering.StencilOp)] _StencilFail ("Stencil Fail", Float) = 0
        [Enum(UnityEngine.Rendering.StencilOp)] _StencilZFail ("Stencil ZFail", Float) = 0

    }

    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100

        Pass
        {
            BlendOp [_BlendOp]
            Blend [_SrcMode][_DstMode]
            ZTest [_ZTestMode]
            ZWrite [_ZWriteMode]
            Cull [_CullMode]
            ColorMask [_ColorMask]

            Ref [_Stencil]
            Comp [_StencilComp]
            ReadMask [_StencilReadMask]
            WriteMask [_StencilWriteMask]
            Pass [_StencilPass]
            Fail [_StencilFail]
            ZFail [_StencilZFail]

            ......
        }
    }

     Fallback Off
}
