EB配置NXP S32K144的PWM

作者：幸运的双鱼

免责声明： 本文为个人学习笔记及总结，仅代表个人观点，尽可能保证内容准确性。复制/转发请注明来源/作者。

• PWM介绍

     主要是一种通过调节脉冲宽度控制模拟量的数字技术，在电机控制中，PWM控制尤为重要，控制三相的电流大小，从而驱动电机旋转。

• 模块依赖关系

    依赖于PWM模块。

• 配置界面

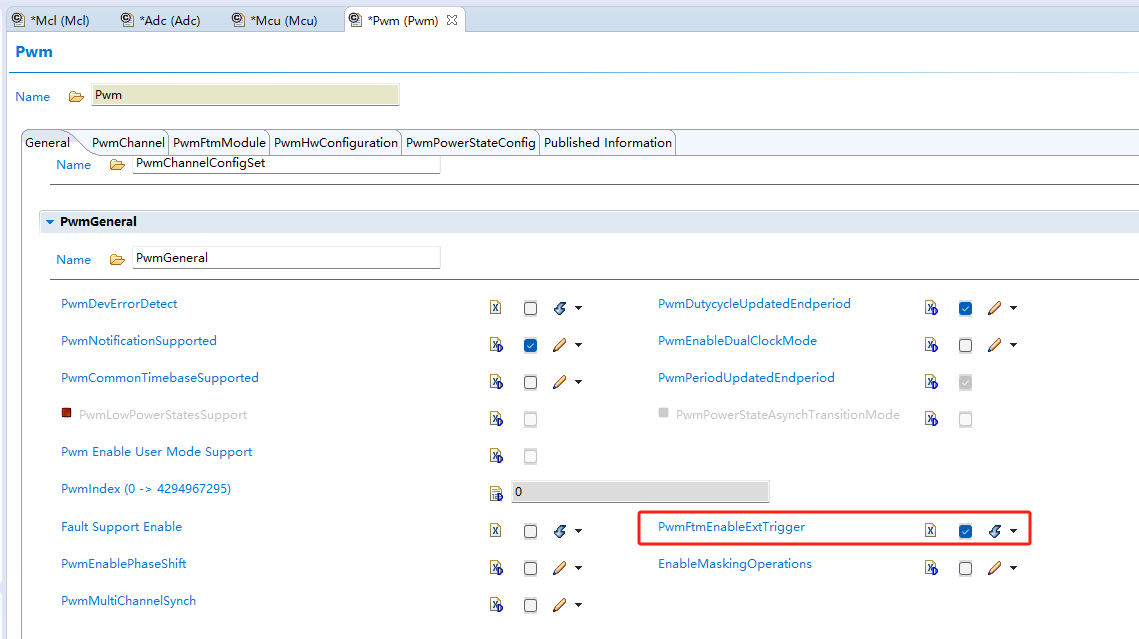

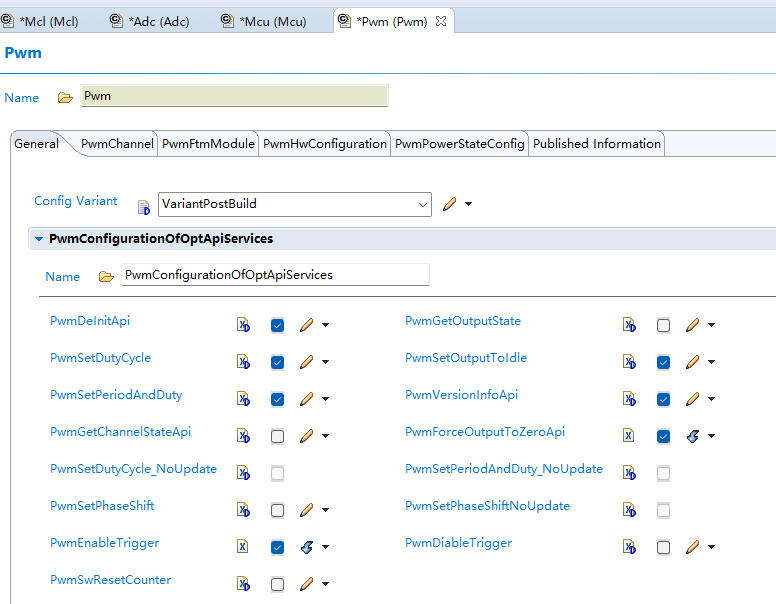

1.General

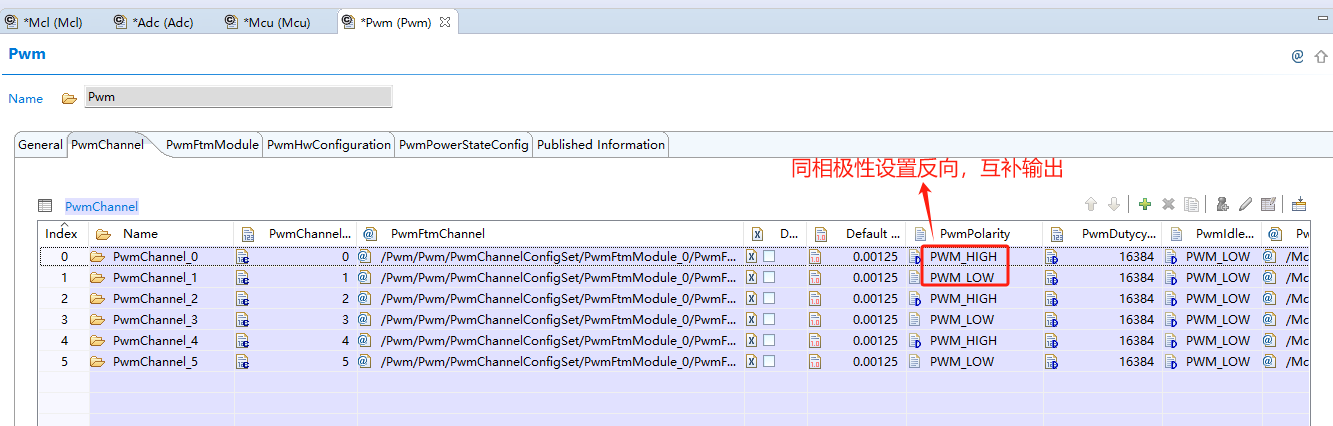

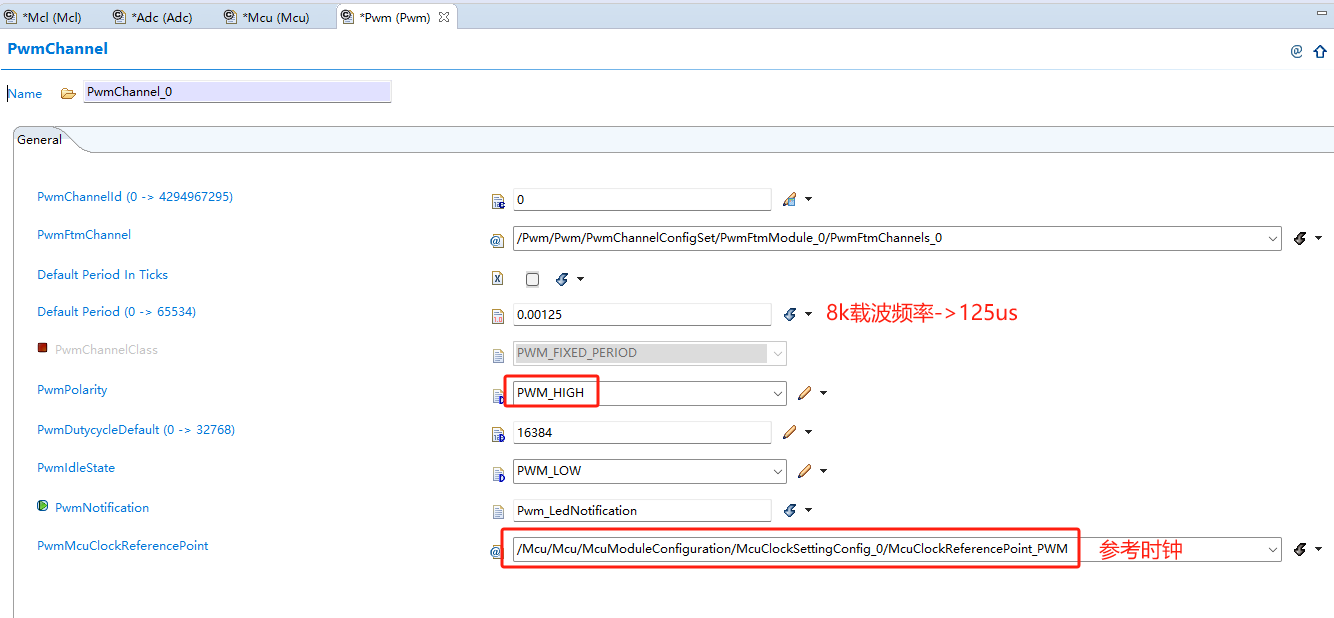

2.PwmChannel

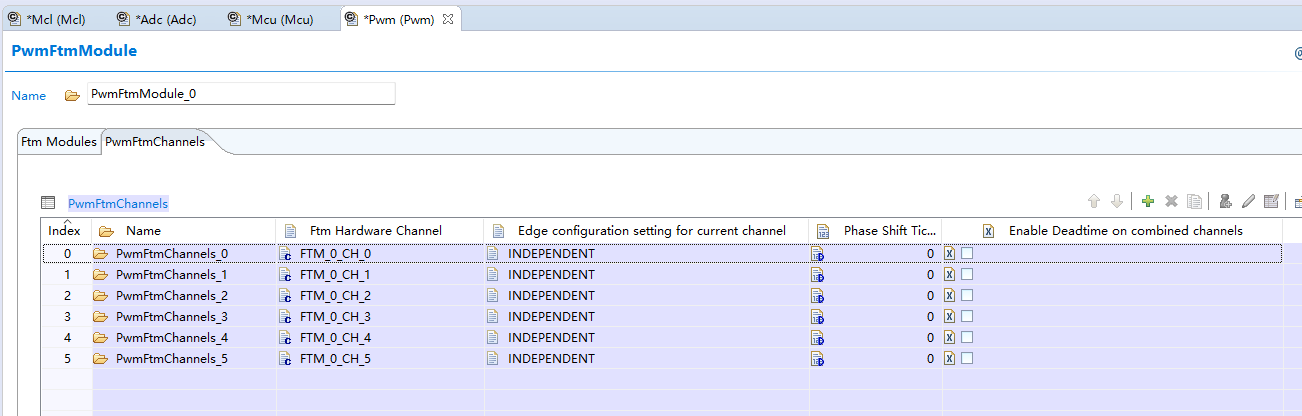

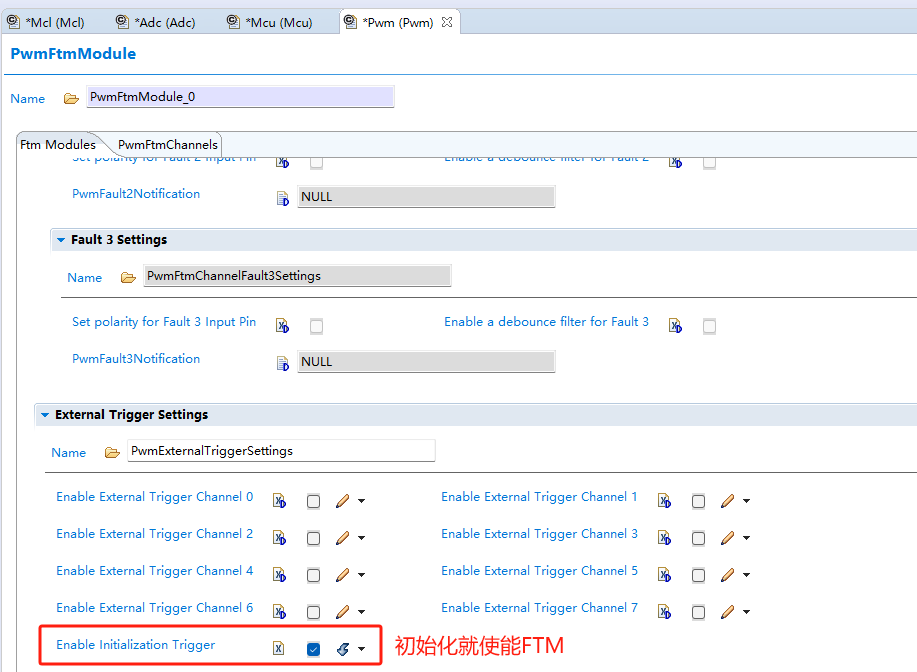

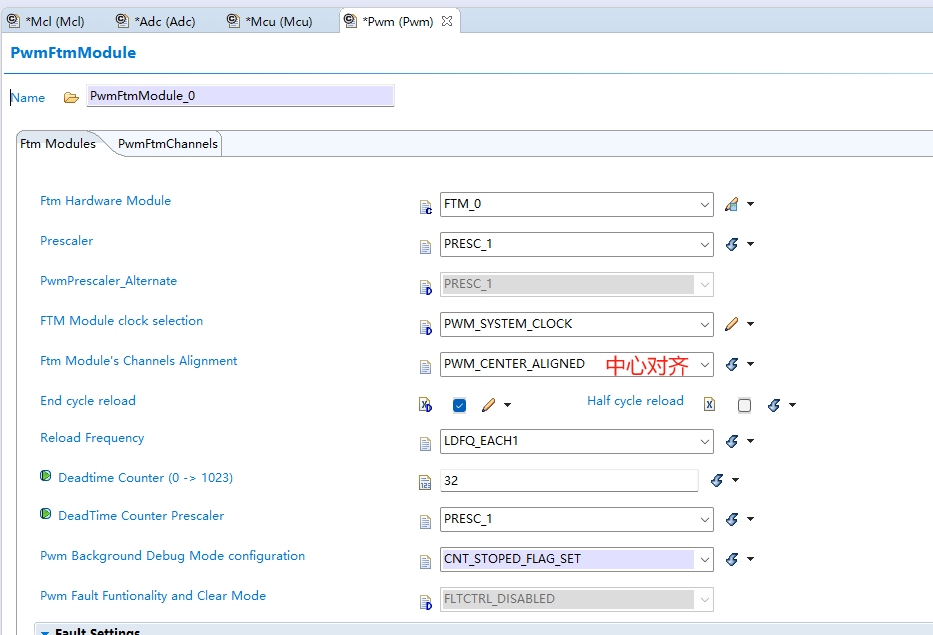

3.PwmFtmModule

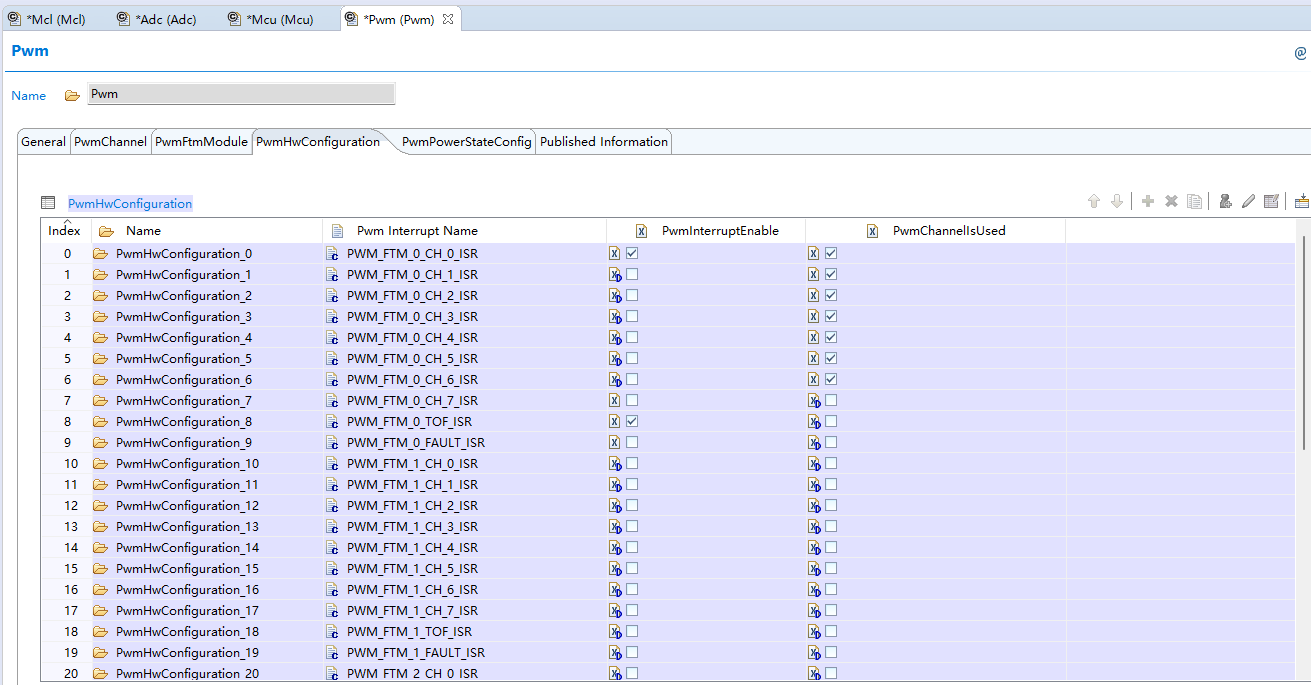

4.PwmHwConfiguration

• 代码

    #define PWM_DEADTIME_2US (524*2) /* 1us->524ticks (1/125*32768*2) 100000->100%*/

    Pwm_Init(&PwmChannelConfigSet);
    Pwm_EnableNotification(PwmChannel_0,PWM_RISING_EDGE);

    Pwm_SetDutyCycle(PwmChannel_0,(uint16)0x4000-PWM_DEADTIME_2US);
    Pwm_SetDutyCycle(PwmChannel_1,(uint16)(0x4000));
    Pwm_SetDutyCycle(PwmChannel_2,0x0);
    Pwm_SetDutyCycle(PwmChannel_3,0x0);
    Pwm_SetDutyCycle(PwmChannel_4,0x0);
    Pwm_SetDutyCycle(PwmChannel_5,0x0);
