14229协议常用的诊断服务介绍0x27服务学习笔记

1.安全访问服务请求消息有两种

① 请求种子的请求信息
② 发送密匙的请求信息

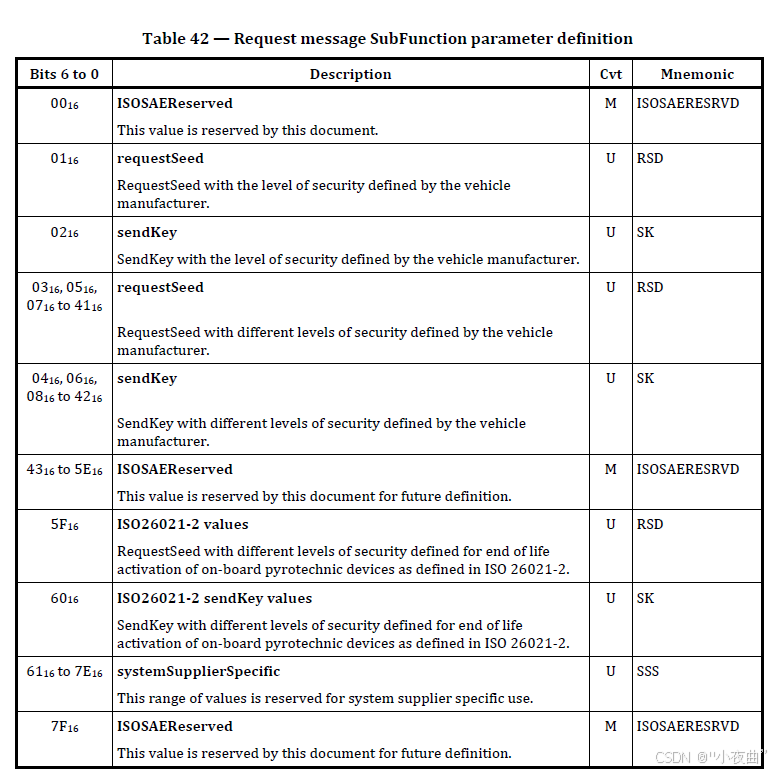

2.子功能定义

注意：支持子功能且支持抑制肯定响应指示位

3.请求消息定义

27服务请求最小长度为2byte

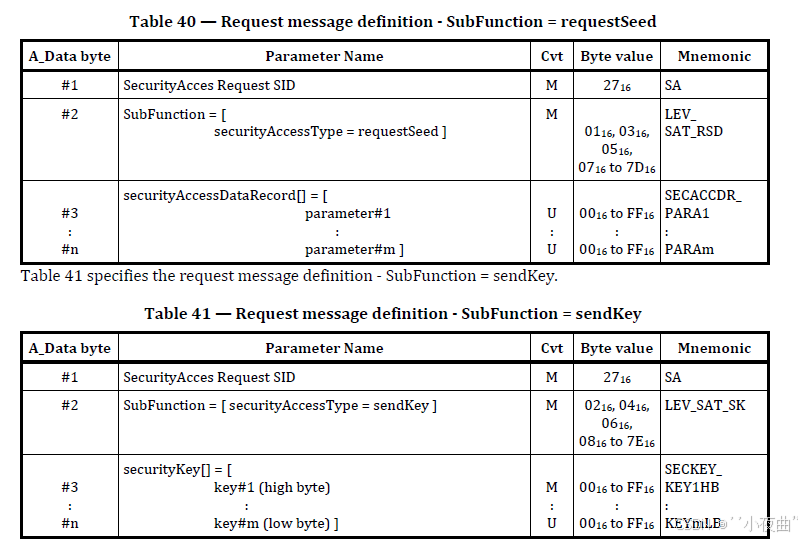

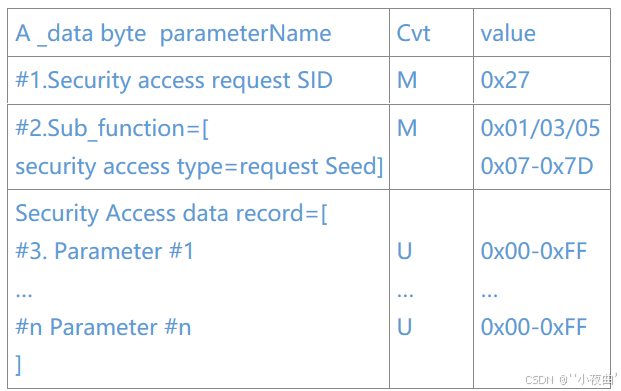

3.1 Request seed

请求种子的请求消息，分为3个部分，
①第一部分是SID（1个字节），
②第二部分是子功能参数（1个字节），子功能参数securityAccessType向服务器指示此服务正在进行的步骤、客户端希望访问的安全级别以及种子和密钥的格式。如果服务器支持不同的安全级别，则每个级别应通过requestSeed值来标识，该值与sendKey值的关系是sendKey=requestSeed+0x01，
③第三部分是安全访问数据记录（字节数由车辆制造商定义，当然也可以为0），这个参数是用户定义的，当请求种子信息时，用户可以选择此参数记录来向服务器传输数据。例如，它可以包含在服务器中验证的客户端的标识。

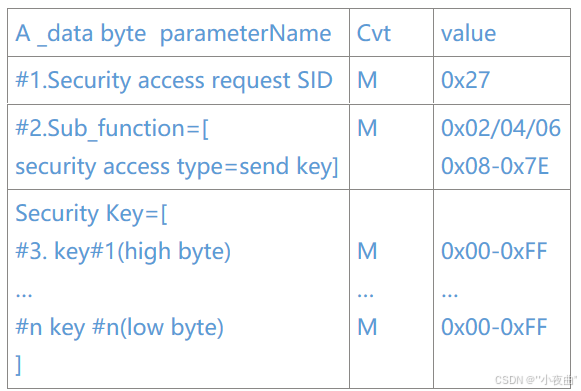

3.2 Send Key

发送密钥的请求消息，分为3个部分，
①第一部分是SID+0x40（1个字节），
②第二部分是请求种子时的子功能参数加上0x01（1个字节），表示这是和请求种子同样安全等级的密钥，
③第三部分是计算的密钥（字节数由车辆制造商定义）

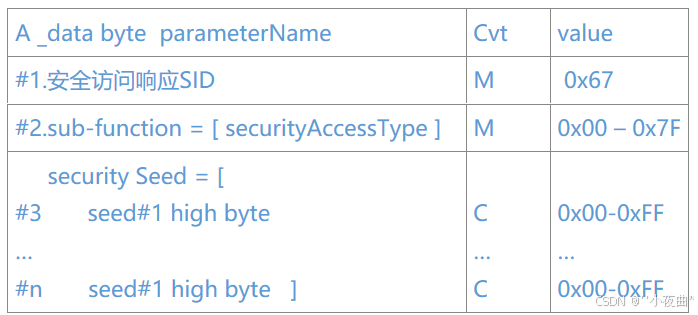

4.肯定响应消息定义

返回种子的肯定响应一共有三个部分，
①第一个部分是固定的0x67(1个字节)，
②第二个部分是子功能参数(1个字节)，这和请求种子消息的子功能参数相同，
③第三个部分就是服务器返回的种子，一般是3个字节或4个字节

密钥验证成功的肯定响应消息一共有两个部分(2个字节)，
①第一个部分是固定的0x67(1个字节)，
②第二个部分是子功能参数(1个字节)

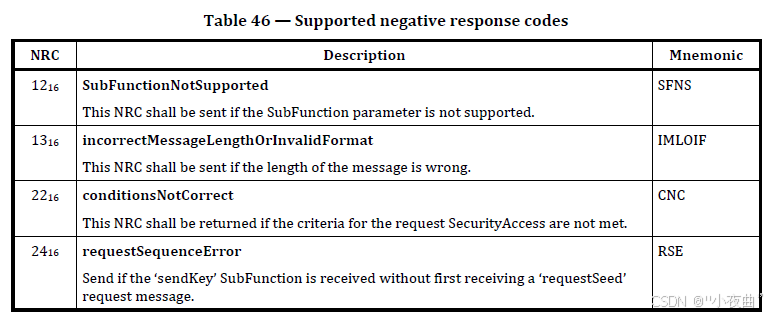

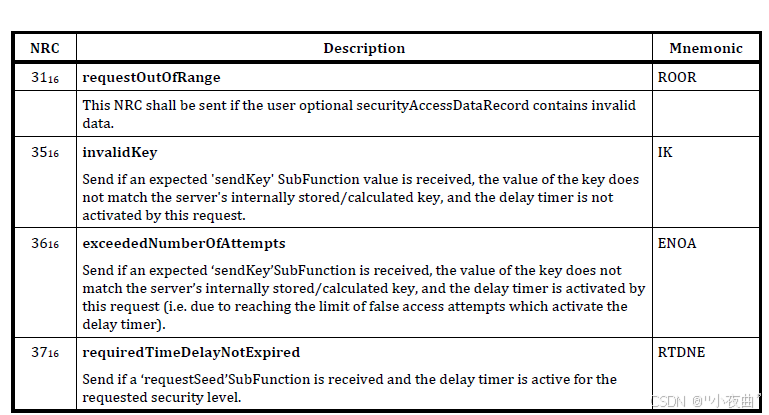

5.否定响应消息定义

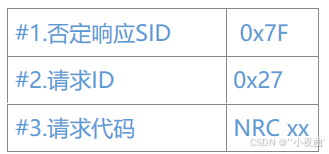

否定响应消息分为三部分，
①第一部分是固定的0x7F（1个字节），
②第二部分是SID 0x27（1个字节），
③第三部分是支持的NRC

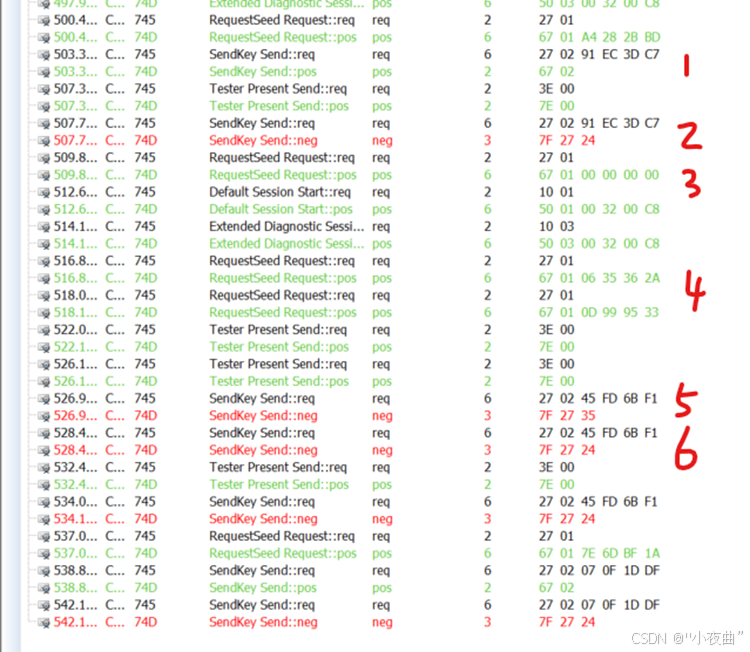

6.Temp
