数电和Verilog-时序逻辑实例四：状态机（过程分析）

A.17 时序逻辑实例四：状态机（过程分析）

以一个经典的数字IC设计笔试题，自动饮料售卖机，来给大家做示例讲解。

题目

要求设计一个自动饮料售卖机，饮料10分钱，硬币有5分和10分两种，并考虑找零。

（1）画出状态转移图，公式和卡诺图分析

（2）使用Verilog实现

（3）搭建测试平台做简单验证

下面带着大家一步步地完成。

设计过程

第一步

确定输入输出。

A=1表示投入5分钱，B=1表示投入10分钱，Y=1表示弹出饮料，Z=1表示找零。

第二步

确定电路状态。

S0表示售卖机里还没有钱币，S1表示已经投了5分钱。

注意这里不存在其他的情况，比如已经投了10分钱，那已经足够完成本次交易，电路应该回归初始的S0状态，所以只会有S0和S1这两种状态。

第三步

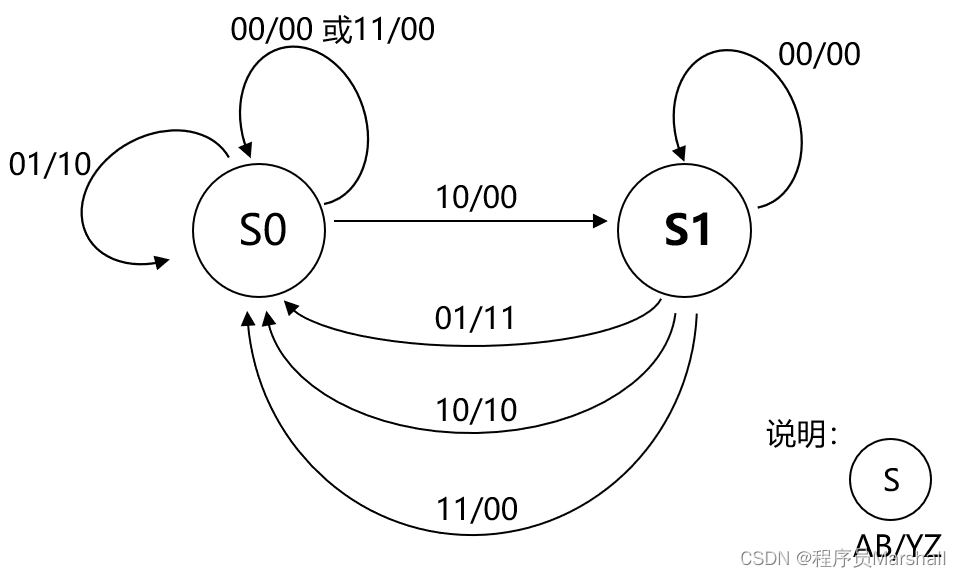

画状态转移图。

S0状态时：

（1）不投钱，则AB=00，此时肯定不会弹出饮料，也不会找零，
