【STM32之SPI】

一、背景

STM32的SPI用了很长时间，但一直被CS问题困扰，代码上总是需要添加延时。SPI的分频系数改变之后，延时就要同步进行更改。很麻烦，也很困扰。最终发现，问题出在自己，本不需要这么麻烦。

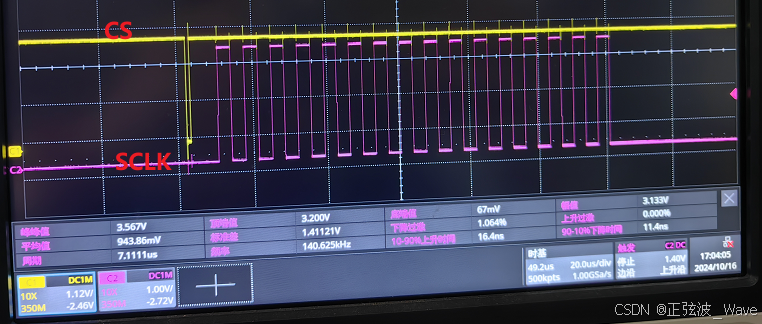

问题波形如下：代码执行如下

`CS_L；
发送，等待发送完成`，
等待接收标志位，接收数据，
//加延时
CS_H`

从波形看，CS并没有等待SPI IP发送和接收完成，就把GPIO_CS拉高了。之前的解决办法就是在CS_H前加适当延时，SCLK分频系数改了之后，延时也去对应修改。很折腾。为什么没有直接在CS_H前加一个较大延时呢？主要是为了尽可能提高通信频率。

二、问题根因

SPI 发送和接收部分代码不正确，等待标志位不正确。

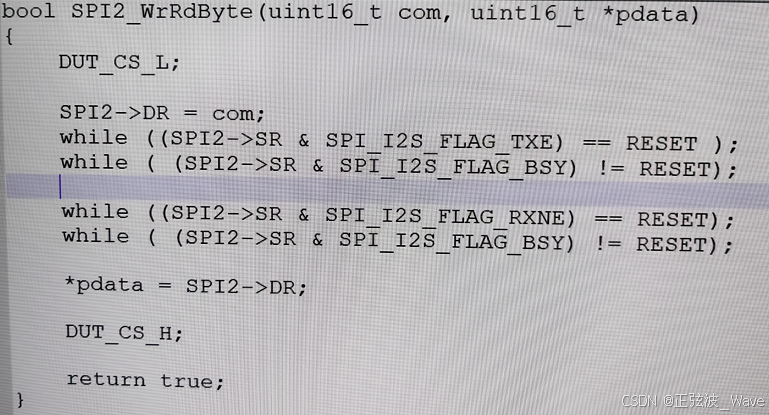

正确代码如下：

bool SPI2_WrRdByte(uint16 t com, uint16 t *pdata)
{
	DUT_CS_L;

	SPI2->DR = com;
	while ((SPI2->SR &SPI_I2S_FLAG_TXE) == RESET ) ;
	while (SPI2->SR &SPI_I2S_FLAG_BSY)!= RESET);

	while ((SPI2->SR & SPI_I2S_FLAG_RXNE) == RESET);
	while ((SPI2->SR & SPI_I2S_FLAG_BSY) != RESET);
	*pdata = SPI2->DR;

	DUT_CS_H;

	return true;
}

三、实际测试

1、SCLK分频系数随便改，都不用再考虑CS拉高之前延时了。SPI选择的是软件片选CS，用GPIO口。
2、MCU是控制流程，C代码最后翻译成机器指令的。理论上代码书写正确，一定是一条一条往下执行的。如果出现跳跃执行现象，那么基本上可以锁定是代码问题，特别是等待标志位的问题。
3、STM32和GD32部分IP 可能存在标志位有出入的问题，上述代码在GD32和STM32上都能正常运行。
