【电阻分压网络，公式不灵？万用表内阻在捣鬼】

一、问题描述

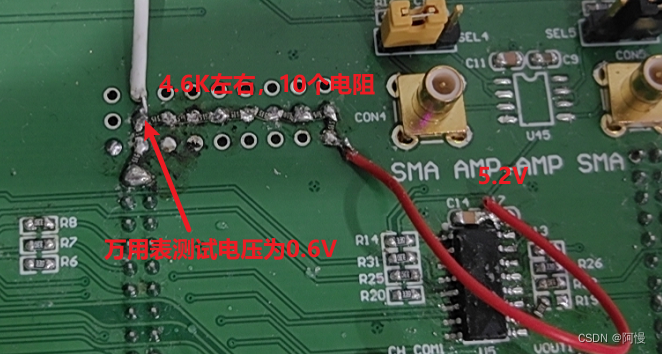

需要1个偏置电路，使用电阻分压网络就行，要求分压电阻在MΩ级别。电阻分压比1:4，总电压5V0，分压之后得到1V左右的电压。用万用表VC98606+，实际测试电压在0.6V左右。与预期不一致。

二、电路整理

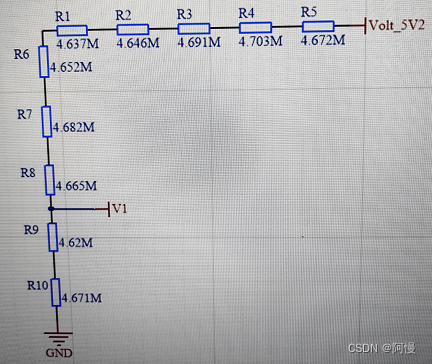

图中电阻值为实测值，根据分压公式计算V1=5.2*0.19=0.988,1V左右。然而万用表实测是0.6V左右，为什么会偏差这么大呢？

三、更换成DMM7510测试

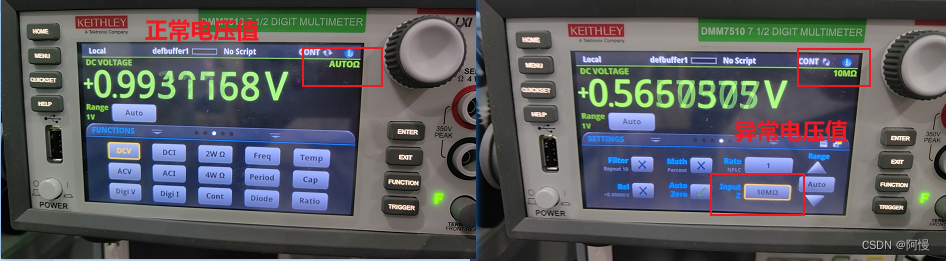

使用DMM7510测试电压，修改输入阻抗为Auto和10MΩ，分别得到正常电压值和异常电压值。

进一步测试万用表VC9806+，电压档位的输入阻抗，正好是10MΩ，将10MΩ并联在R9/R10两端，计算出来的电压正好是0.6V左右。问题得到解答。

四、总结

使用仪器仪表测试结果和预期有偏差的时候，不要忘记排查仪器本身给被测电路所带去的影响，特别是阻抗等参数指标在同一个数量级别时。
