verilog在display仿真时间时，“%x”、“%d”和“%t”的区别

提示：本文仅供个人学习，未经授权严禁转载。

---

1. “%x”、“%d”和“%t”显示的仿真时间差别

在verilog中，当我们用display打印仿真时间时，可以使用%d或者%t等等(如下所示)。在这里记录一下它们之间的一些差别。

`timescale 1ns/1ps   // 仿真时间单位 / 仿真时间精度
initial begin
	#3.5;   // delay 3.5ns
	$display("time1 @%d;", $time);
	$display("time2 @%t;", $time);
end

modelsim仿真结果如下所示：

“%d”： 显示的数值单位为timescale指定的仿真时间单位，会进行四舍五入（其他的如%x等与%d类似，只是%x以十六进制显示，而%d以十进制显示）；
“%t”： 默认情况下，显示的数值单位为timescale指定的仿真时间精度，同样会进行四舍五入（以1ns为单位进行四舍五入，但是以1ps为单位进行显示）；

上述为“%d”和“%t”在默认情况下的区别；此外，“%t”支持通过系统函数$timeformat指定显示的时间格式；

2. 举个例子：

`timescale 1ns/1ps
initial begin
	$timeformat(-9, 3, " ns", 10); //$timeformat(unit, prec, "unit", minwidth);
	#3.5;   // delay 3.5ns
	$display("time1 @%d;", $time);
	$display("time2 @%t;", $time);
end

modelsim仿真结果如下所示：

timeformat系统函数的参数解释如下：
unit：指定“%t”显示数值的时间单位；如“-9”表示10^-9秒，即1ns；
prec：指定“%t”显示数值的小数位数；
“unit”：在%t显示的数字的后面附加显示的字符串；
minwidth：指定%t显示内容所占用的最少字符位数；即上面仿真结果中，“@”符号和“;”符号之间的字符个数；(若“%t”实际内容长度大于minwidth指定的长度，display时会自动往后扩展显示)

3. 再继续举几个例子

3.1 例子1

`timescale 1ns/1ps
initial begin
	$timeformat(-6, 3, " us", 8);
	#5550;   // delay 5.5 us
	$display("time1 @%d;", $time);
	$display("time2 @%t;", $time);
end

modelsim仿真结果：

3.2 例子2

`timescale 1ns/1ps
initial begin
	$timeformat(-6, 3, " us", 6);
	#5550;   // delay 5.5 us
	$display("time1 @%x;", $time);
	$display("time2 @%0x;", $time);
	$display("time3 @%d;", $time);
	$display("time4 @%0d;", $time);
	$display("time5 @%t;", $time);
end

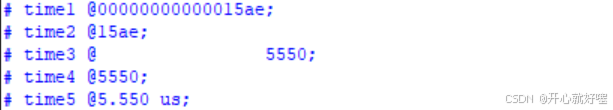

modelsim仿真结果：
