通用循环冗余码CRC IP设计（Verilog设计），支持任意CRC算法

提示：本文仅供个人学习，未经授权严禁转载。

---

前言

本文主要分享一个CRC小模块，该模块通过parameter配置可以实现任意的CRC算法。

目的：通过简单的配置parameter来实现任意想要的CRC算法，避免每次在需要不同CRC算法时，从头研究CRC算法的实现，主要为了省事。
意义：通过该模块，可以深刻理解各种CRC算法具体的计算步骤。这个模块也可以作为设计的基础库，在需要使用到CRC算法的地方，调用该模块并配置几个parameter即可。

1. 模块接口和参数说明

1.1 parameter参数

name	description
X	CRC码的位宽。如CRC-16/XMODEM算法，X即16。
D	一个clock cycle计算的数据位宽。
POLY	CRC多项式。
IV	CRC初值
REFIN	1：输入数据按字节反转。0：不反转。
REFOUT	整个数据是否按位反转。
XOROUT	将REFOUT后的结果和该参数异或后输出。
PIPEOUT	1：将CRC结果打一拍再输出。0：不打拍。

1.2 模块接口

name	direction	width	description
clk	input	1	时钟。
rst_n	input	1	复位。
init	input	1	在en==1时用IV作为初值计算CRC。
en	input	1	使能计算。
din	input	D	输入数据。
crcx	output	X	CRC结果。

---

2. 模块使用例程

2.1 CRC-16/XMODEM算法

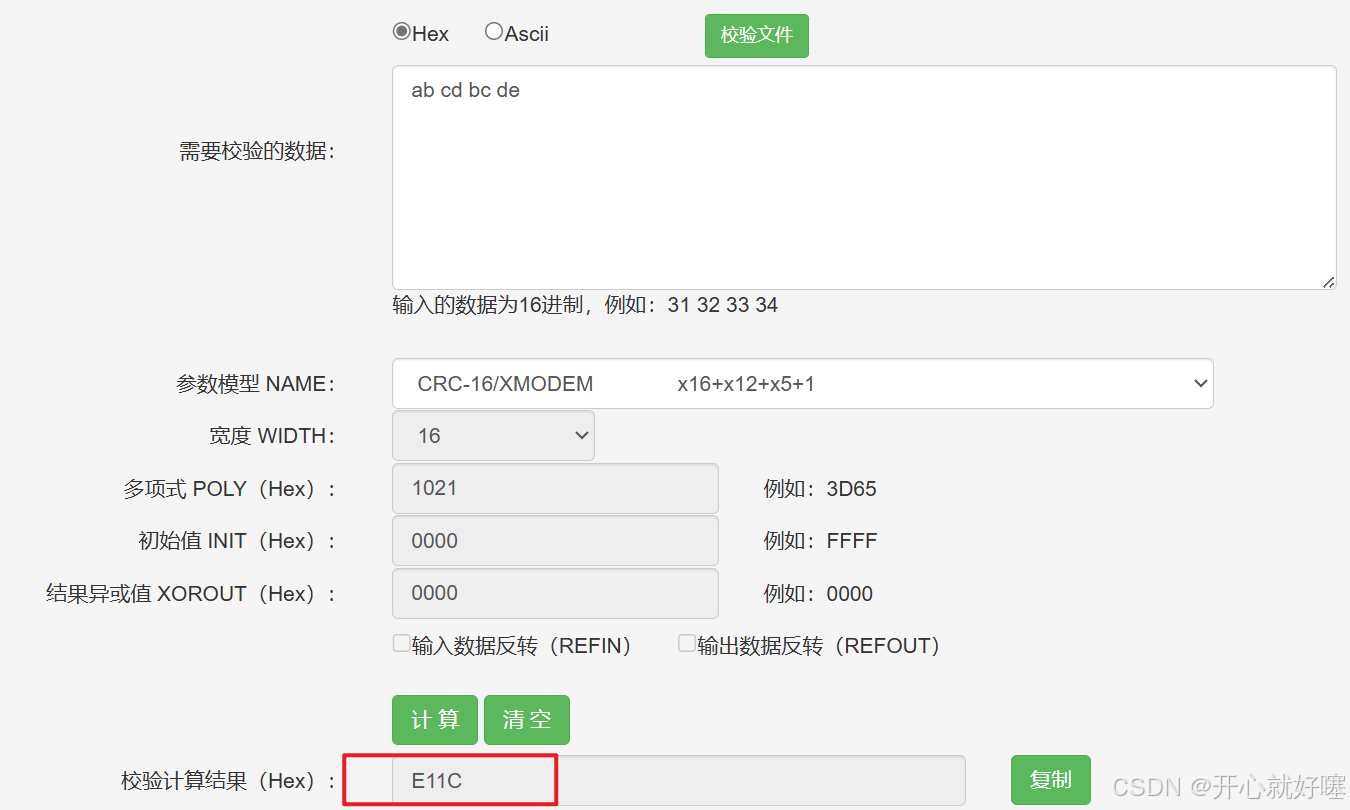

（1）CRC工具计算

（2）Verilog代码参数配置

 parameter X        = 16
;parameter D        = 32
;parameter POLY     = 'h1021
;parameter REFIN    = 0
;parameter REFOUT   = 0
;parameter IV       = 'h0
;parameter XOROUT   = 'h0
;parameter PIPEOUT  = 1
;

（3）VCS仿真结果

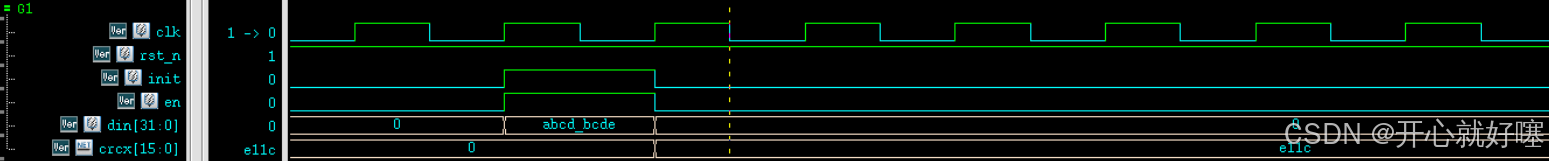

I. 参数D配置为32

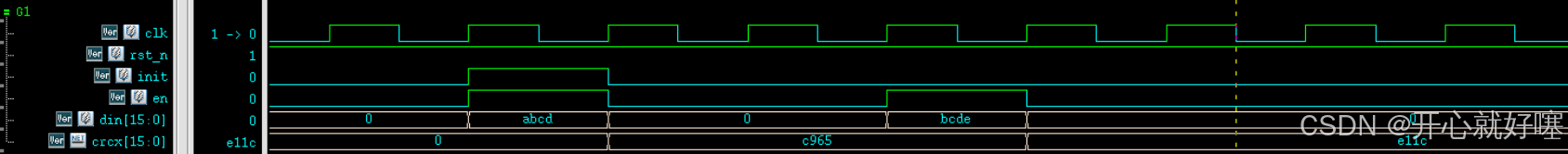

II. 参数D配置为16

2.2 CRC-32/MPEG-2算法

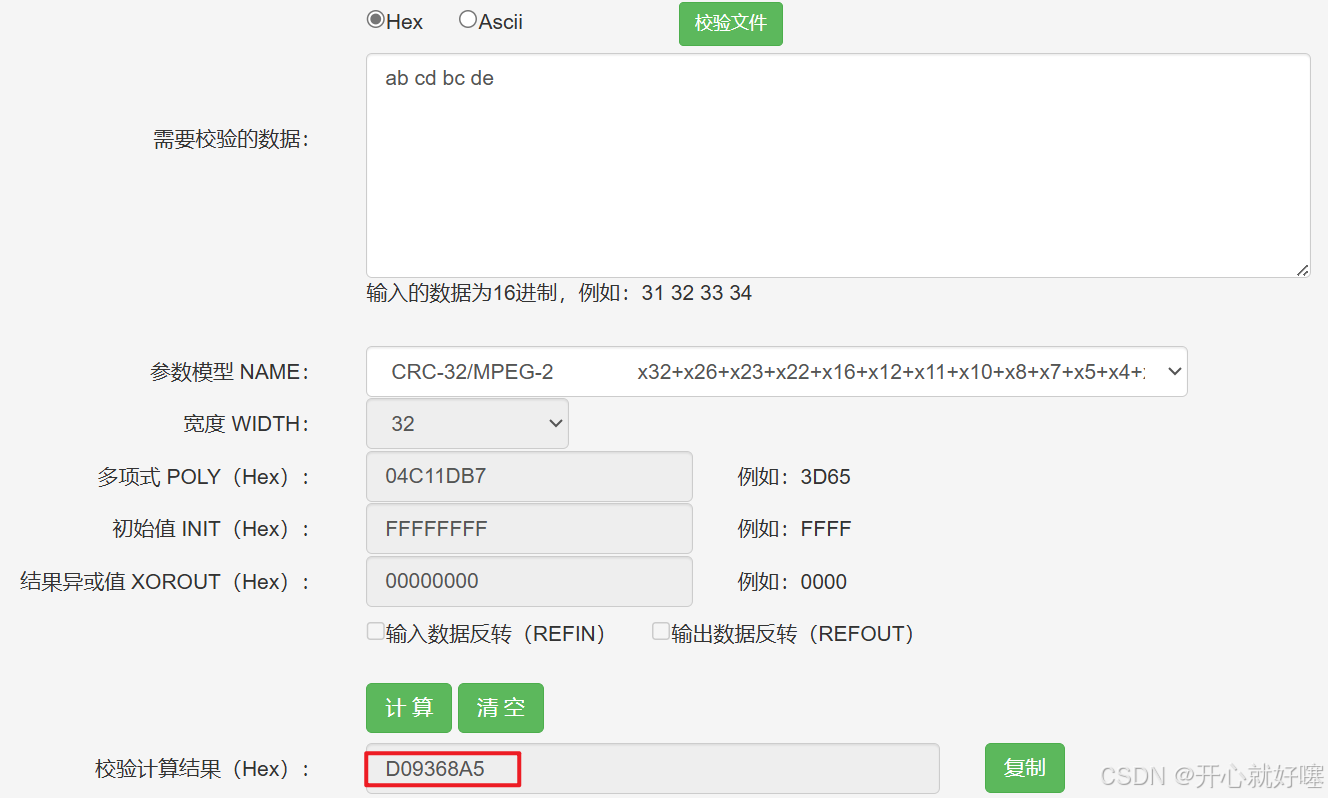

（1）CRC工具计算

（2）Verilog代码参数设置

 parameter X        = 32
;parameter D        = 32
;parameter POLY     = 'h04C11DB7
;parameter REFIN    = 0
;parameter REFOUT   = 0
;parameter IV       = 'hFFFF_FFFF
;parameter XOROUT   = 'h0
;parameter PIPEOUT  = 1
;

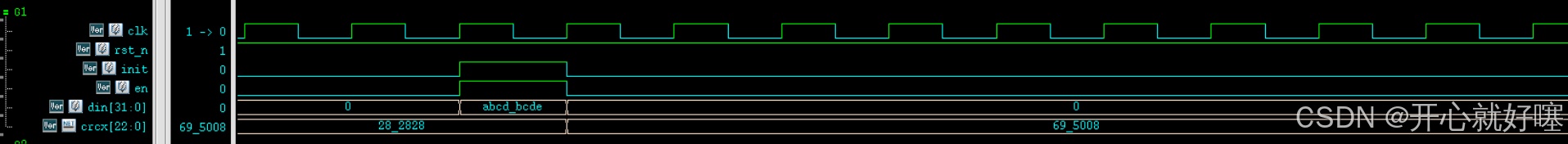

（3）VCS仿真结果

2.3 自定义CRC算法

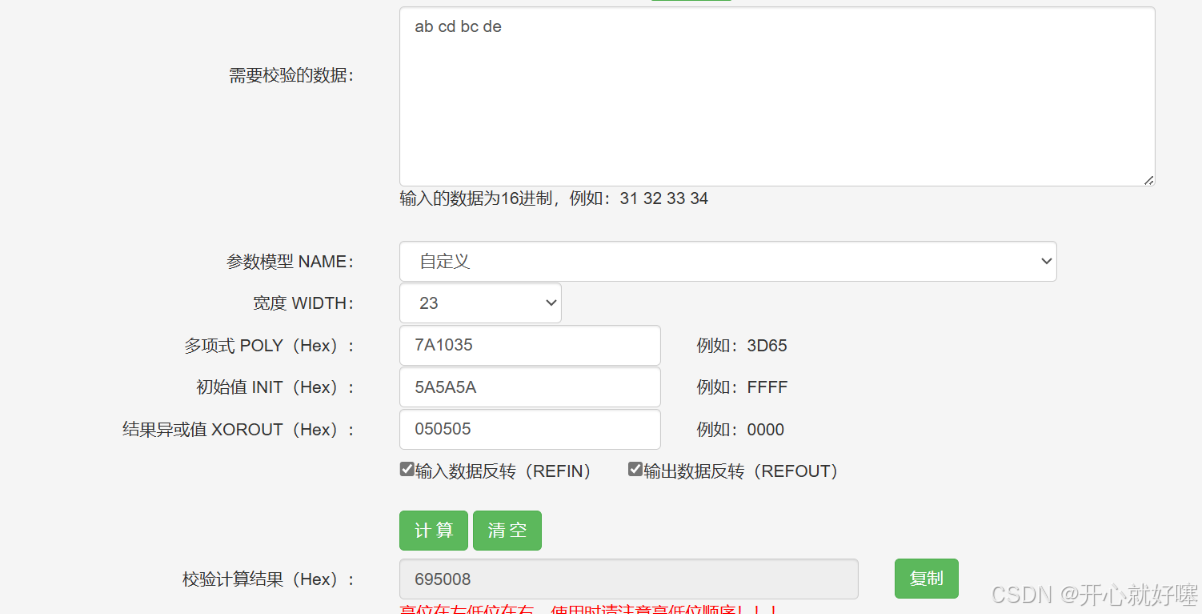

（1）CRC工具计算

（2）Verilog代码参数设置

 parameter X        = 23
;parameter D        = 32
;parameter POLY     = 'h7A1035
;parameter REFIN    = 1
;parameter REFOUT   = 1
;parameter IV       = 'h5A5A5A
;parameter XOROUT   = 'h050505
;parameter PIPEOUT  = 1
;

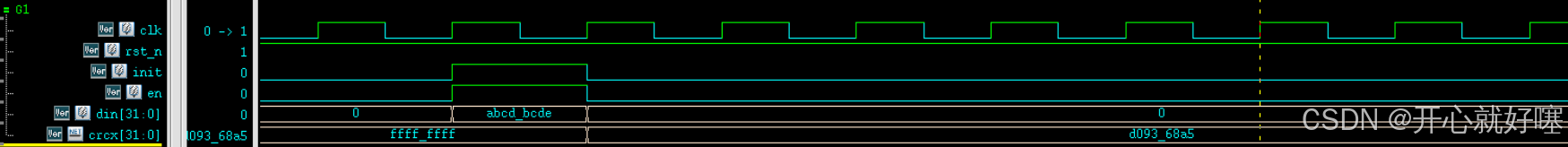

（3）VCS仿真结果

3. CRC IP Verilog代码

(1) crcx_d1.v

module crcx_d1 #(
    parameter X     = 16        ,   // 8, 16, 32 correspond to crc8, crc16, crc32;
    parameter poly  = 16'h1021      // crc polynomial

)(
	input                       serial_in          ,
	input       [X-1:0]         crc_pre         ,

	output      [X-1:0]         crc
);

generate if (X==8) begin : gen_crc8_d1

    wire   new_lsb = crc_pre[7] ^ serial_in;
    assign crc[0]  = new_lsb;
    assign crc[1]  = crc_pre[0]  ^ (poly[1]  & new_lsb);
    assign crc[2]  = crc_pre[1]  ^ (poly[2]  & new_lsb);
    assign crc[3]  = crc_pre[2]  ^ (poly[3]  & new_lsb);
    assign crc[4]  = crc_pre[3]  ^ (poly[4]  & new_lsb);
    assign crc[5]  = crc_pre[4]  ^ (poly[5]  & new_lsb);
    assign crc[6]  = crc_pre[5]  ^ (poly[6]  & new_lsb);
    assign crc[7]  = crc_pre[6]  ^ (poly[7]  & new_lsb);

end
else if (X==16) begin : gen_crc16_d1

    wire   new_lsb = crc_pre[15] ^ serial_in;
    assign crc[0]  = new_lsb;
    assign crc[1]  = crc_pre[0
