ROS 代码调试常用方式配置

调试工具

ROS集成了很多调试工具如

代码调试、可视化调试、单元测试、通信调试、系统检查、系统仿真等。

 代码调试：GDB、valgrind、log(rqt_logger_level)等

 可视化调试：网络拓扑rqt_graph、消息rqt_console、

                         日志rqt_logger_level、三维可视化RVIZ、趋势图rqt_plot等

 单元测试：C++单元测试框架gtest、Python单元测试框架nosetests

 通信调试：rostopic 、rosbag等

 系统检查：roswtf、rosnode、rosservice 、rosparam等  系统仿真：URDF、Gazebo等

代码调试三种：

 日志调试                            GDB调试                             Valgrind调试

日志调试

1、日志等级

 ROS的日志具有DEBUG、INFO、WARN、ERROR、FATAL等５个级别

 对应于ROS_DEBUG、ROS_INFO、ROS_WARN、ROS_ERROR、ROS_FATAL

     等五个宏，依次按严重程度递增

2、日志位置

 但日志目录地址由ROS_LOG_DIR变量定义，默认ROS_LOG_DIR为~/.ros/log。

 可以在~/.bashrc文件中设置ROS_LOG_DIR变量定义日志目录

GDB调试步骤   重点！！

 步骤1  进入调试模式

 步骤2  配置目标文件

 步骤3  开始调试

步骤1 ：进入调试模式

GDB是GNU出品的一个C/C++调试工具，通过设置断点可以查看程序的当前变量和环境。

通过命令进入ROS调试模式，命令如下：

$catkin config -DCMAKE_BUILD_TYPE=Debug

GDB命令调试

<node name="client" pkg="example_3" type="client" output="screen" launch-prefix="xterm-egdb--args"/>

xterm命令表示新建一个terminal，-e参数告诉xterm执行剩下的命令行

 在VSCode中GDB可视化调试：

在launch.json中配置program项

通过菜单“运行”->“启动调试”启动可视化调试

配置目标文件

{
"version": "0.2.0", "configurations": [
{
"name": "Debug",
 "type":"cppdbg",
"request": "launch",
//“hello”为欲调试的可执行程序，开发者需根据实际路径修改
"program": "${workspaceRoot}/devel/lib/example_1/hello"
"cwd": ".",
}

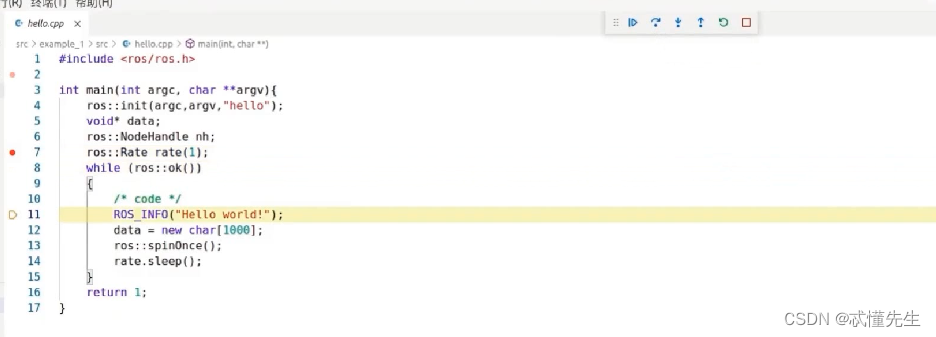

开始调试

设置好断点，再启动Master节点，

然后就可以通过“运行”-->“启动调试”开始调试ROS了。



潜了解一下，不多重点使用VScode：

Valgrind调试

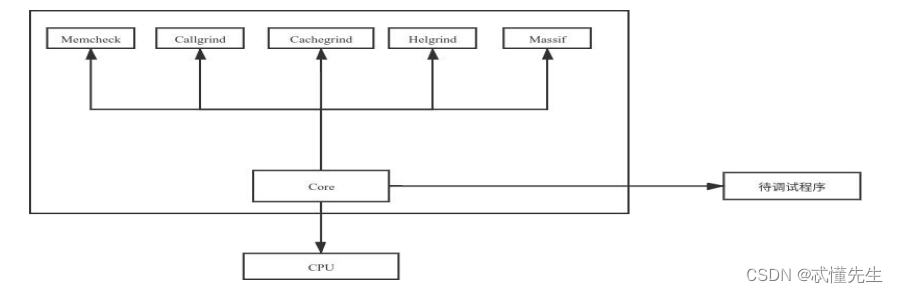

Valgrind由模拟CPU的Core和调试工具插件如Memcheck插件组成。

Memcheck：内存泄露、不正确的内存分配/释放

Callgrind：函数调用关系分析

Cachegrind：缓存丢失、命中分析

Helgrind：多线程场景访问竞争分析

Massif：堆栈分析

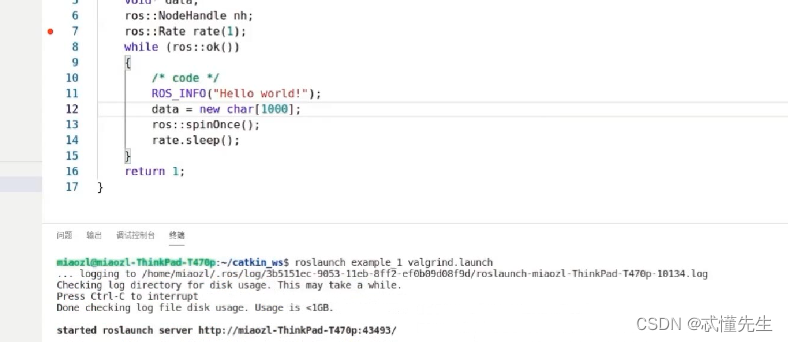

Valgrind调试：

如果希望利用valgrind来检测内存泄漏，并进行性能分析，配置launch文件，方法如下：

<node name="hello" pkg="example_1" type="hello" output="screen" launch-prefix="valgrind--leak- check=full --show-leak-kinds=all"/>

–track-origins:yes 是否显示未定义的变量

-leak-check：no|summary|full 当服务器退出时是否收集输出内存泄漏

--show-leak-kinds:all 显示内存泄露的类型
