一种宇航用VIRTEX5系列FPGA的动态刷新方法

        介绍一种低成本的抗辐照解决方案。该方案从外置高可靠存储器中读取配置数据，通过定时刷新结合三模冗余的方式消除单粒子影响，提高系统的鲁棒性。

1．总体设计

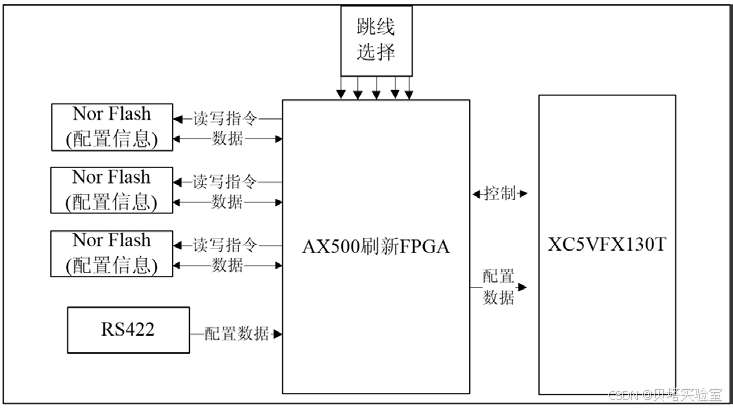

        SRAM型FPGA的刷新方式有两种，一是通过反熔丝FPGA进行回读刷新控制，二是通过专用的ASIC芯片进行回读刷新控制。这里采用方式一进行抗SEU设计，该方案可以兼容多种XILINXVIRTEX系列FPGA，可通过跳线进行FPGA选型配置。结构如图所示。XC5VFX130T芯片实现高速数字信号处理，AX500反熔丝芯片完成对V5FPGA的配置、监控及刷新，NorFlash用于存放配置程序。

        系统工作时，反熔丝FPGA会读取三片NorFLASH中存储的配置文件，采用表决通过的数据作为正确配置信息对XILINXV5系列FPGA进行加载，然后通过SelectMap接口实现对Virtex5FPGA的定时刷新。

2.软件设计

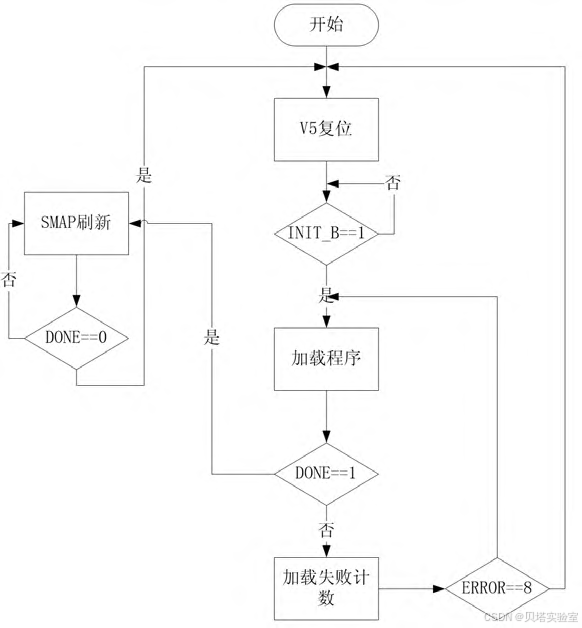

        对XILINXV5系列FPGA的刷新控制由AX500反熔丝FPGA完成， FPGA刷新模块的工作流程如图所示。

（1）FPGA初始化。FPGA上电稳定期间，将PROG_B信号拉低3ms进行初始化复位，复位过程中INIT_B信号将保持低电平。等待Tpo时间后若INITB拉高则表示FPGA配置区内存已清除，可以执行下一步流程；若INIT_B一直为低，则不断检测该信号，直至拉高为止。

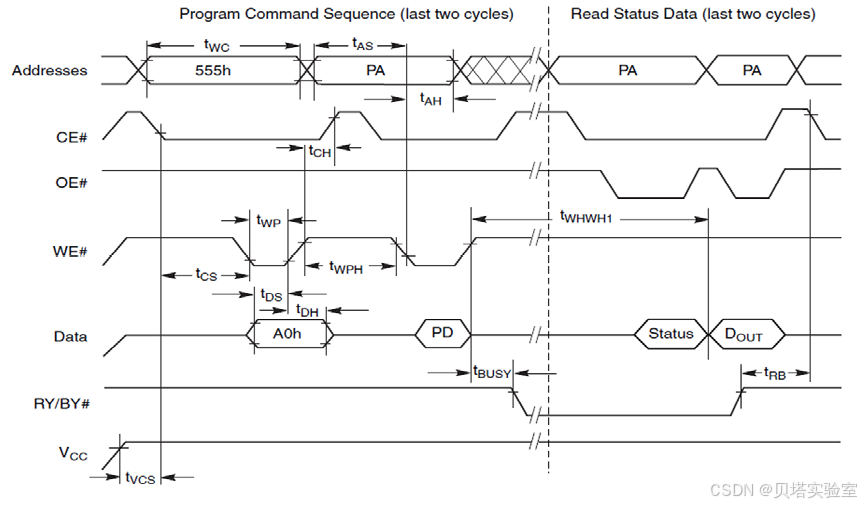

（2）配置FPGA。初始化结束后，开始配置FPGA，FPGA管脚M2~M0设为110，FPGA将在INITB拉高期间设置pin脚，加载模式为SelectMap方式。随后反熔丝FPGA将按指定时序从NorFlash中读取配置数据进行表决，表决通过的配置数据沿CCLK送至SelectMap接口。然后模块将持续监测DONE信号查看是否加载成功，若超过预设的配置时间仍未拉高，则产生PROGB低电平脉冲对XilinxFPGA进行重载，重载8次仍不成功则回到初始化状态对FPGA进行复位。反熔丝FPGA与NorFlash接口信号时序图如图。

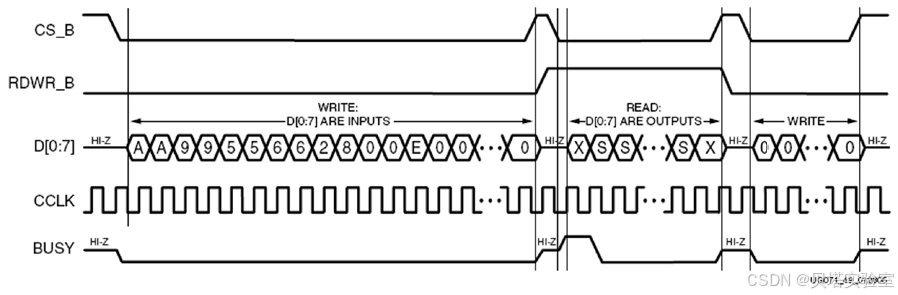

（3）定时刷新。监测到DONE信号拉高，说明XilinxFPGA加载成功。随后按10MHz的工作频率执行定时刷新操作并对写读FAR寄存器进行SEFI检测，检测到单粒子翻转则进行FPGA重载。根据用户手册，XC5VFX130FPGA的配置数据共有1065221字（25981帧*41字/帧）。FPGA刷新时序图如图所示。

3.应用验证

        使用Modelsim对设计的RTL电路进行了仿真，下图所示为刷新控制模块的仿真验证波形。可以看出，控制模块将读取的配置数据通过SelectMap接口对FPGA进行定时刷新，刷新时序符合FPGA芯片手册的要求。随后通过模拟故障注人的方式对单粒子翻转进行了模拟，禁止刷新功能，并且经JTAG调试接口对XILINX FPGA加载错误的bit文件；注人错误的配置文件后单机遥测存在异常，打开刷新功能后单机功能恢复正常。

        上述验证方案表明该设计能够及时纠正单粒子错误。
