如何在vivado中一次性锁定指定模块的全部布局布线

最新推荐文章于 2024-12-01 21:27:42 发布
最新推荐文章于 2024-12-01 21:27:42 发布
阅读量1.7k 收藏 8
点赞数 1
文章标签： fpga开发
原文链接：https://chipdebug.com/forum-post/49919.html
版权
在TCL脚本中，lock_design-level-routingxxx_module是一个关键命令，它用于锁定设计的层次路由阶段。这个操作通常在设计流程中执行，确保xxx_module的路由配置不会被后续步骤改变。详细解释可在UG835的P059部分找到。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

先打开elaborated, synthesized or implemented，然后在tcl中输入以下指令：

lock_design -level routing xxx_module

此命令的详细解释在 UG835 的 P059

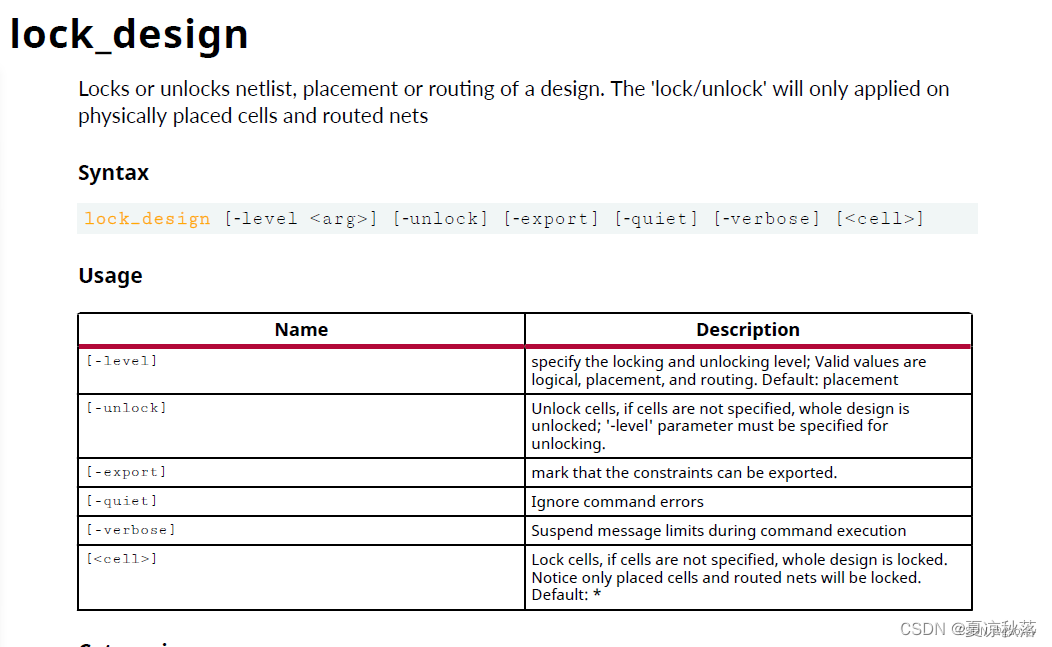

在这里插入图片描述
