AD22导入PCB封装流程

已于 2024-12-25 16:10:07 修改
阅读量2.9k 收藏 18
点赞数 13
CC 4.0 BY-SA版权
文章标签： 嵌入式硬件 个人开发
于 2024-04-15 17:29:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42621095/article/details/137788338
本文详细描述了如何在嘉立创商城搜索芯片数据手册，下载PCB文件，生成PCB库，复制封装库名，以及如何添加新的PCB封装到设计中的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

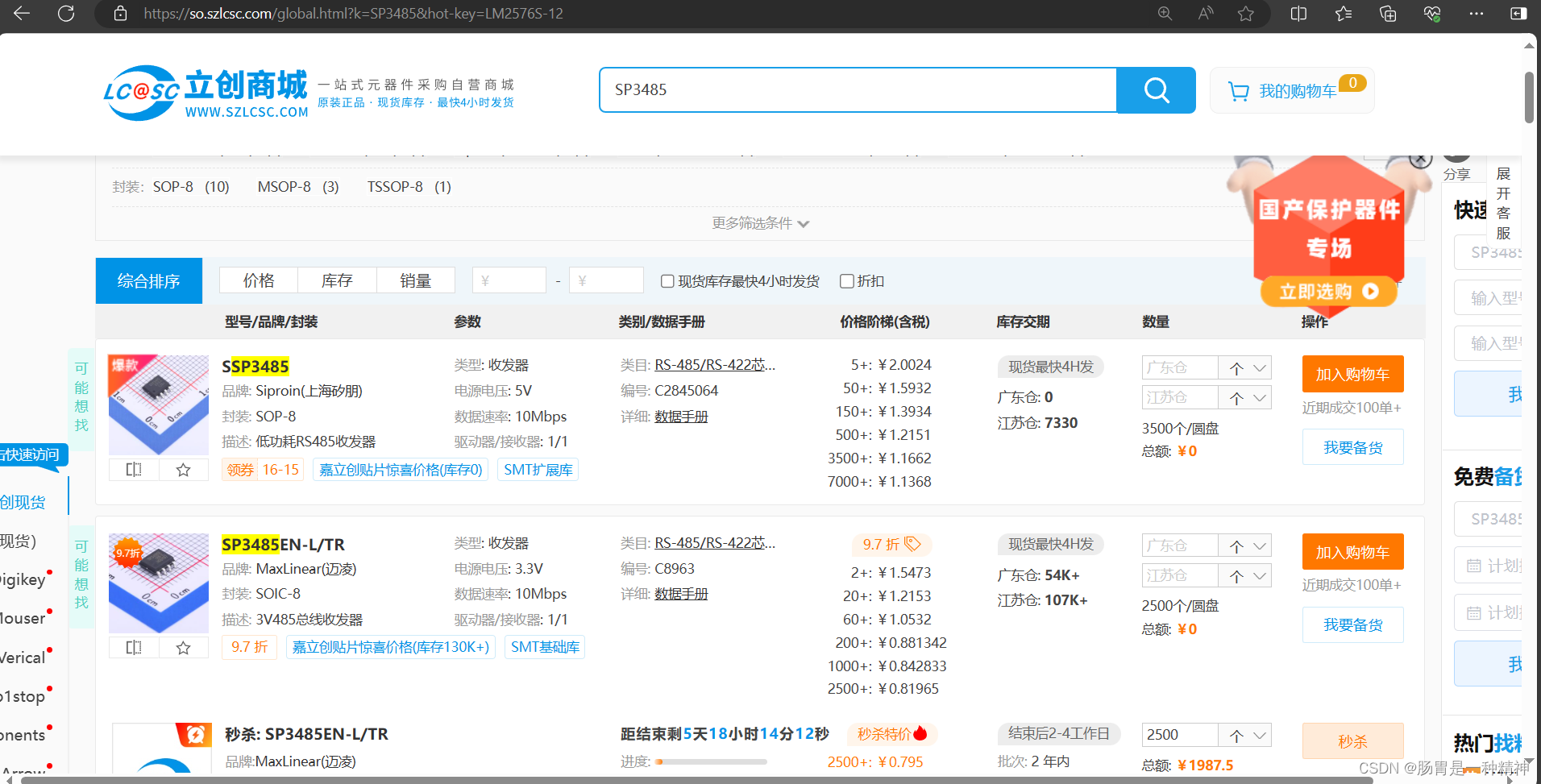

1.在嘉立创商城搜索芯片型号

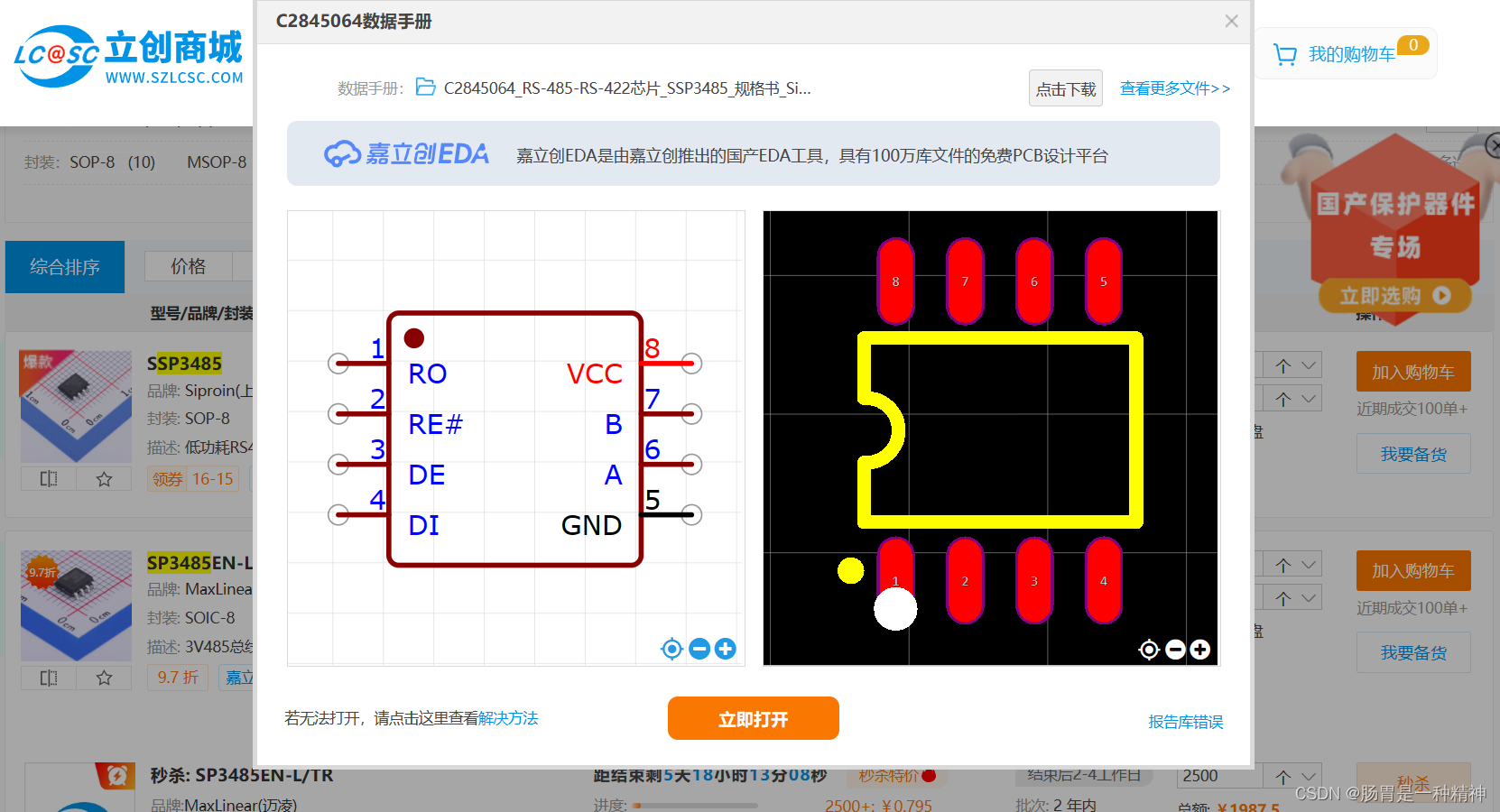

2.点击数据手册

点立即打开

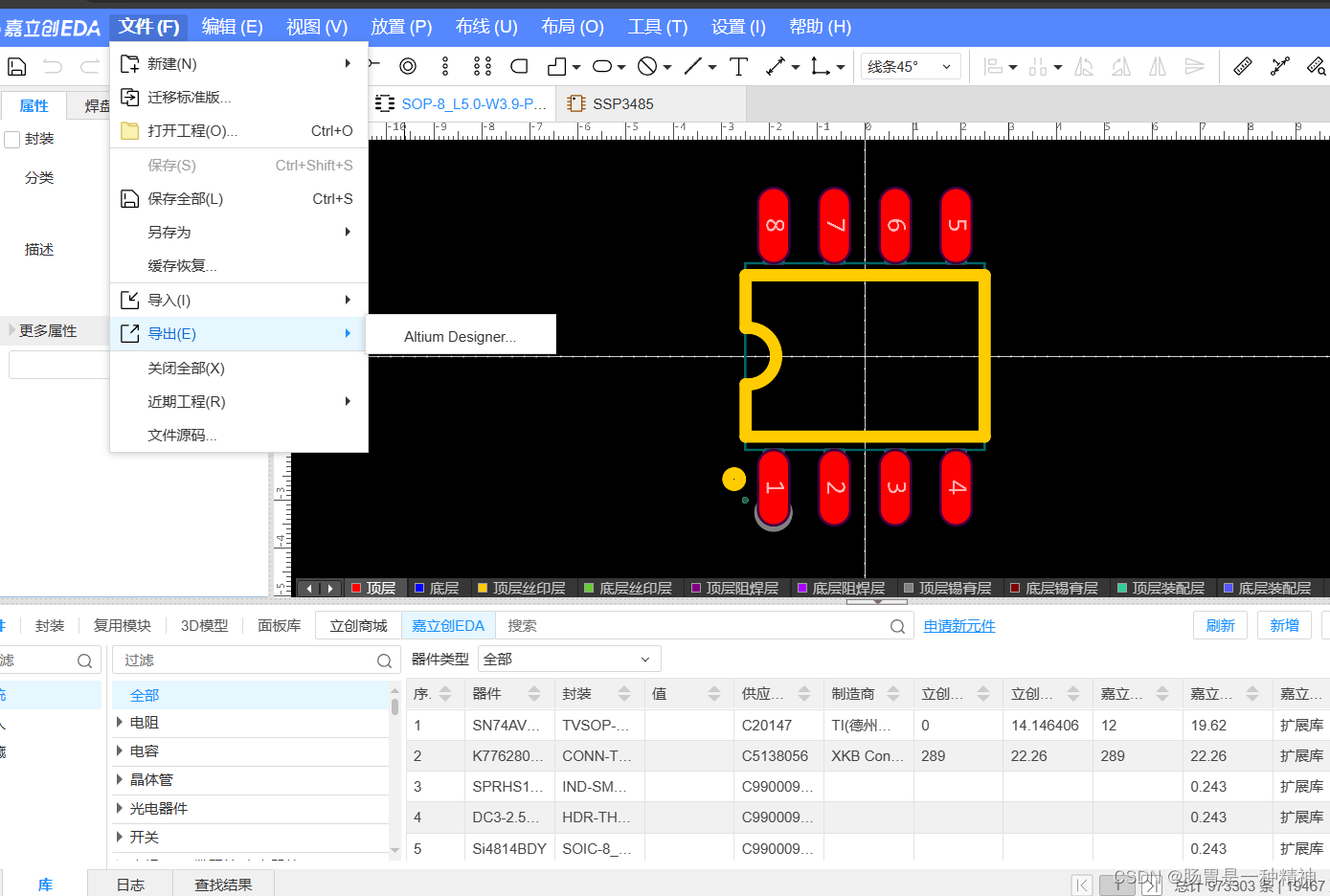

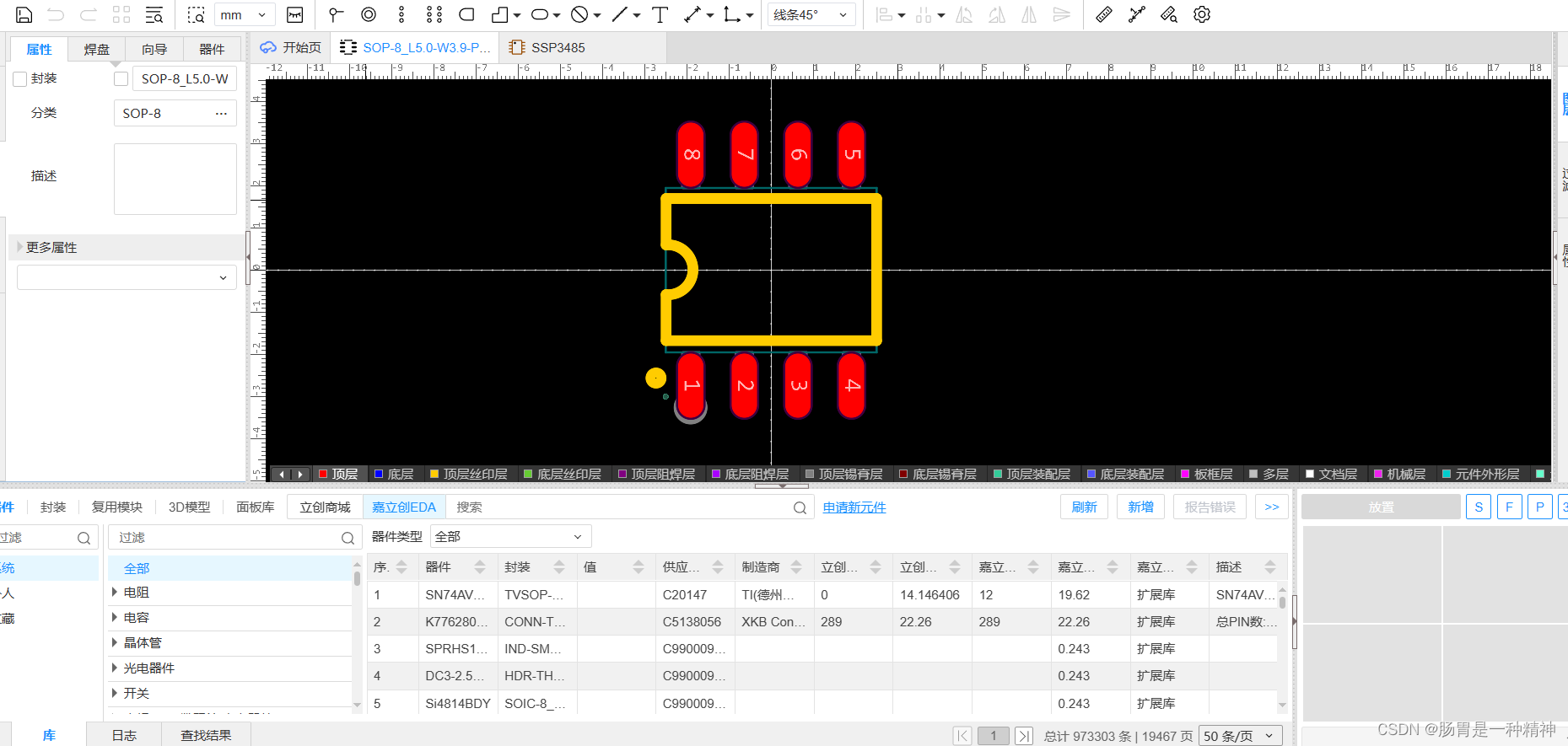

3.文件导出

双击PCB文件打开

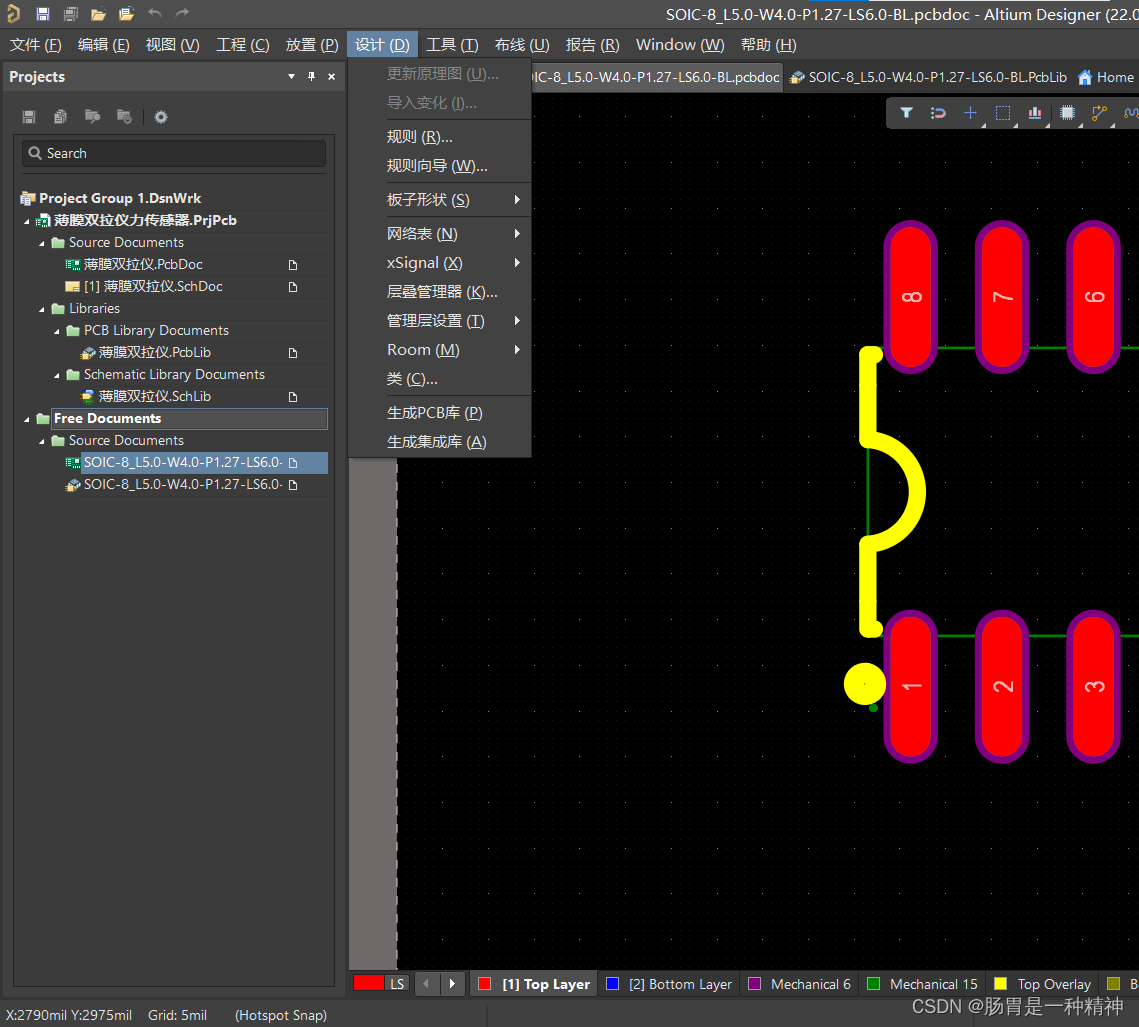

4.点击“设计”，生成PCB库

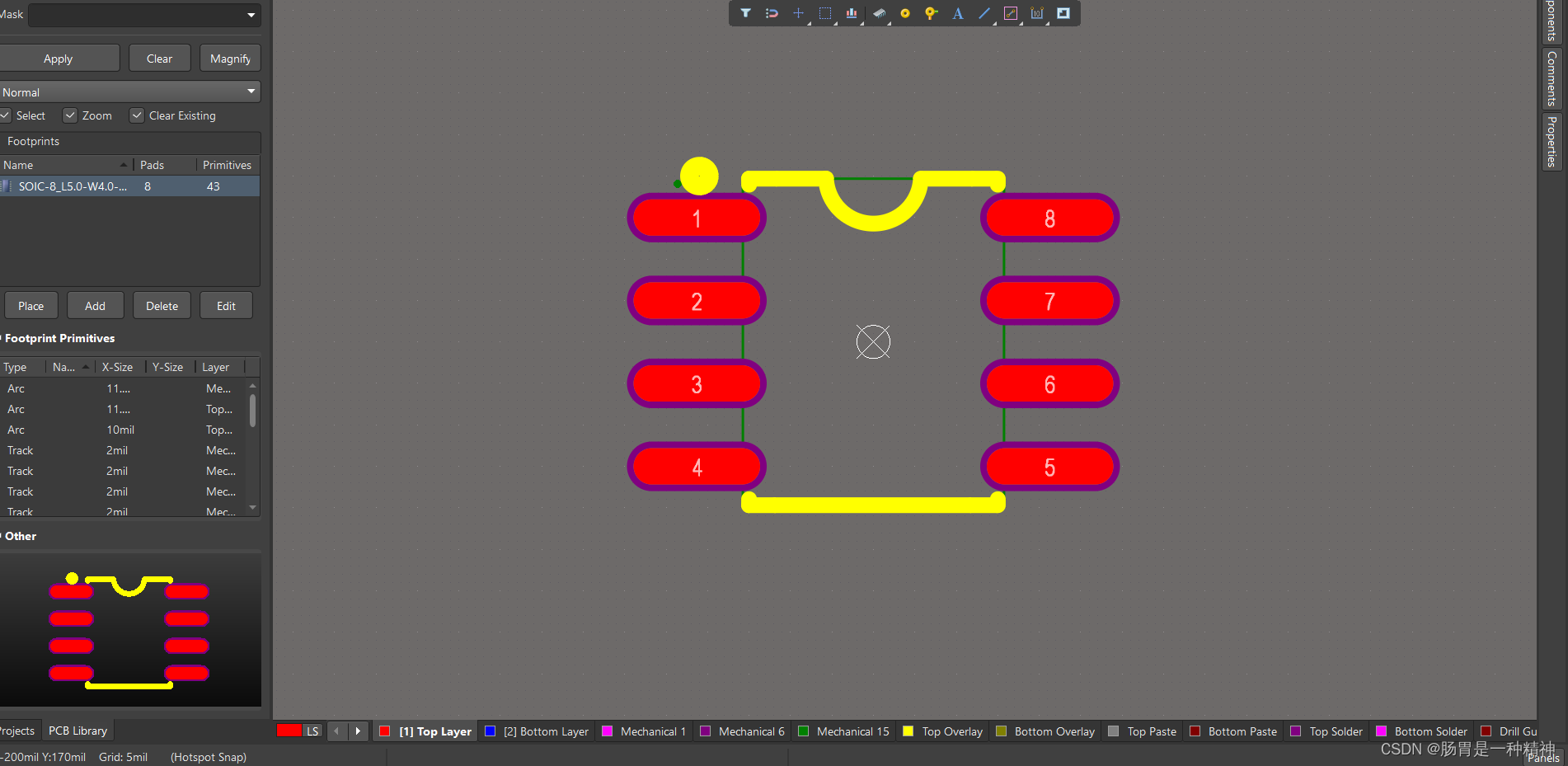

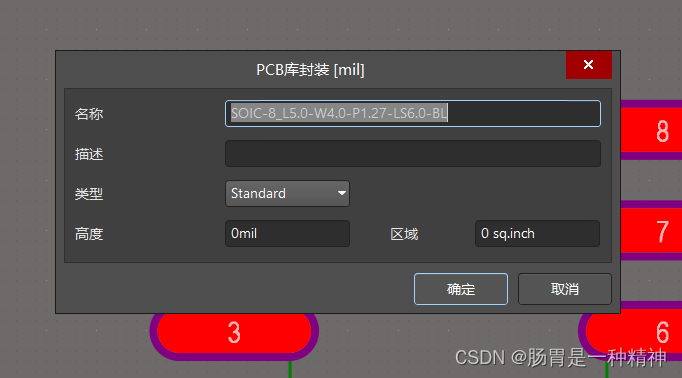

复制PCB封装库名

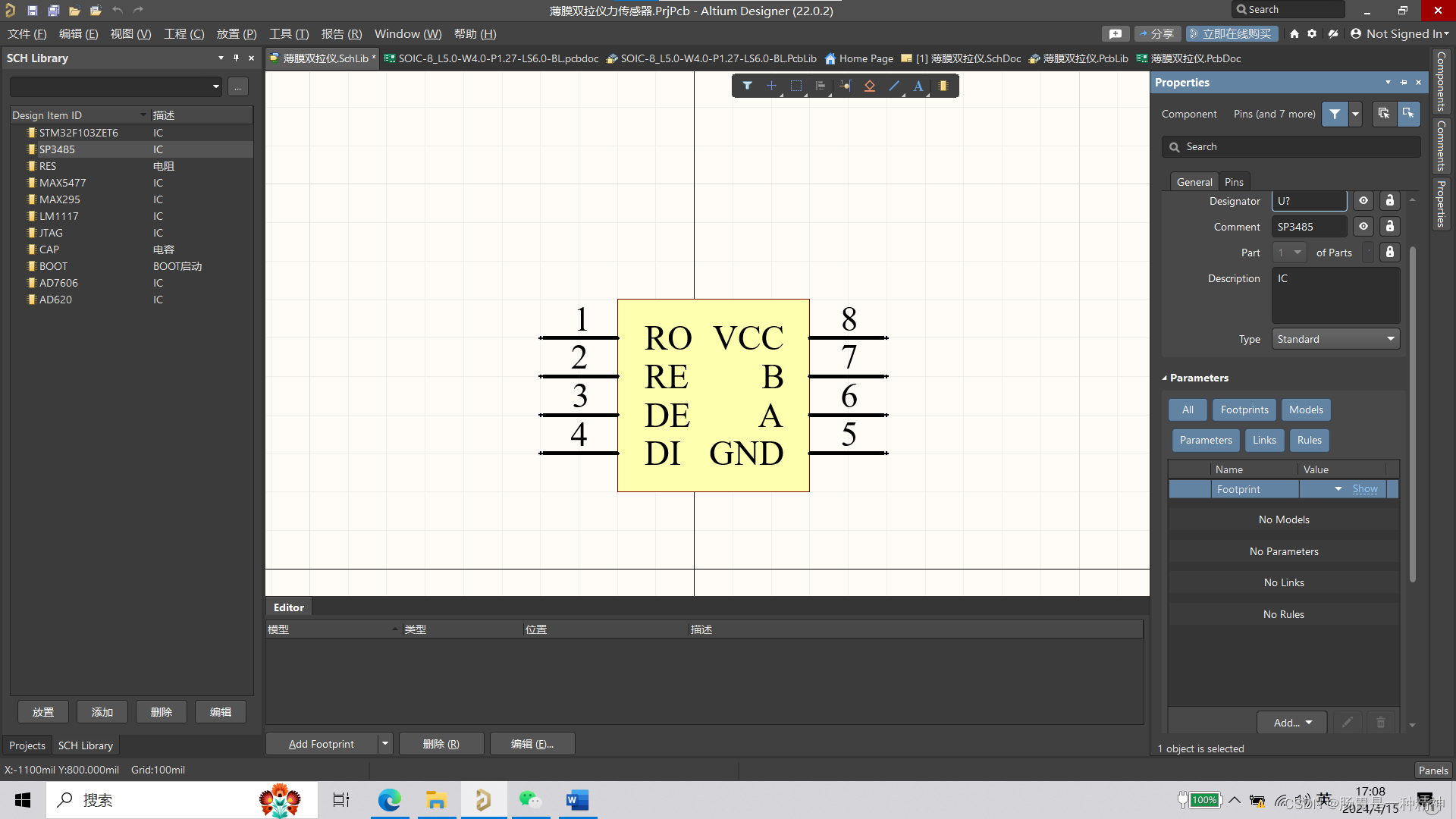

5.点击“Add Footprint”

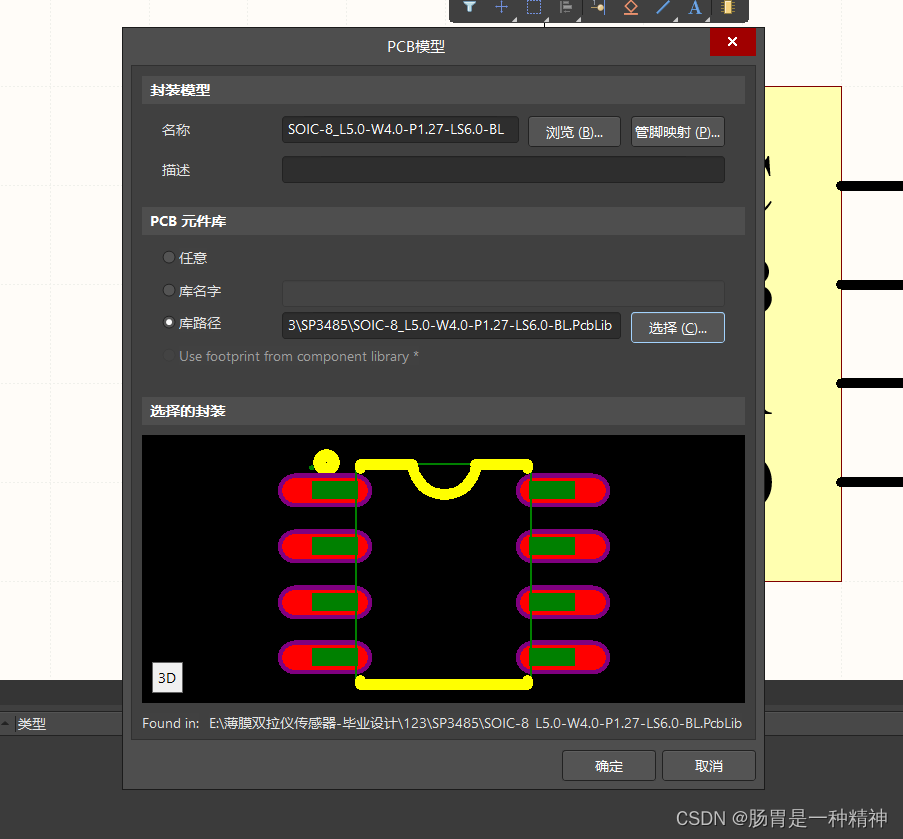

6.将PCB封装库名粘贴进名称栏，点击库路径，选择PCB库文件路径，点击“确定”

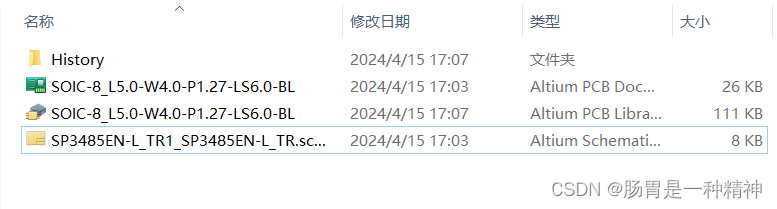

7.若PCB库文件找不到，点击库文件“另存为”重新生成pcb库文件

完成添加操作
