本文斯塔克电子的小编主要来介绍 Altium Designer 如何导入原理图库与封装库,在 Altium Designer 中导入原理图库(Schematic Library)和封装库(PCB Library)是一个相对简单的过程。以下是具体的步骤:

1. 下载原理图与封装库文件

Altium Designer 封装库下载

2. 导入原理图库

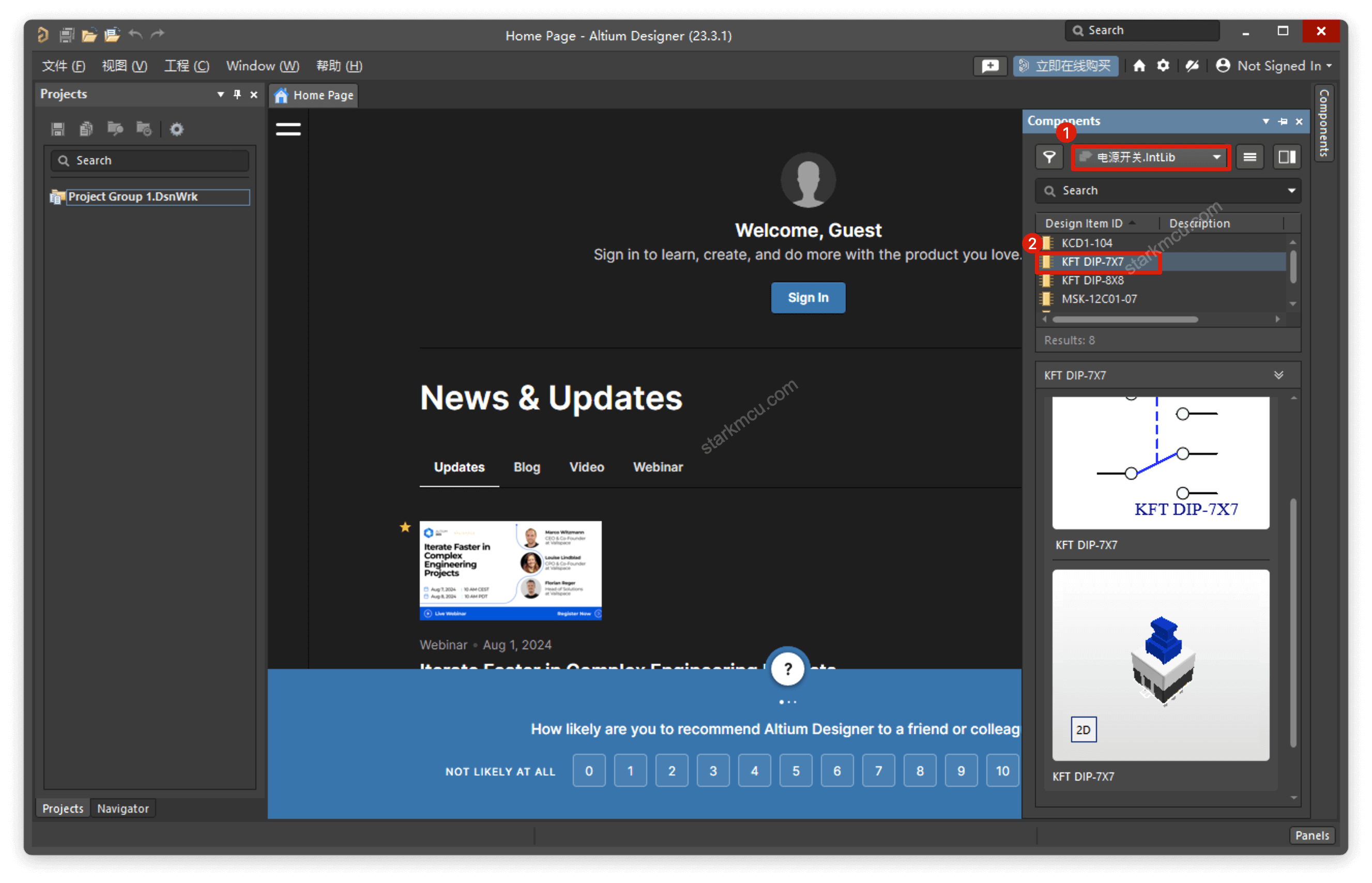

1. 打开 Altium Designer,点击「Components」面板,按下图顺序点击「File-based Libraries Preferences」

Xnip2024-08-05_10-19-58

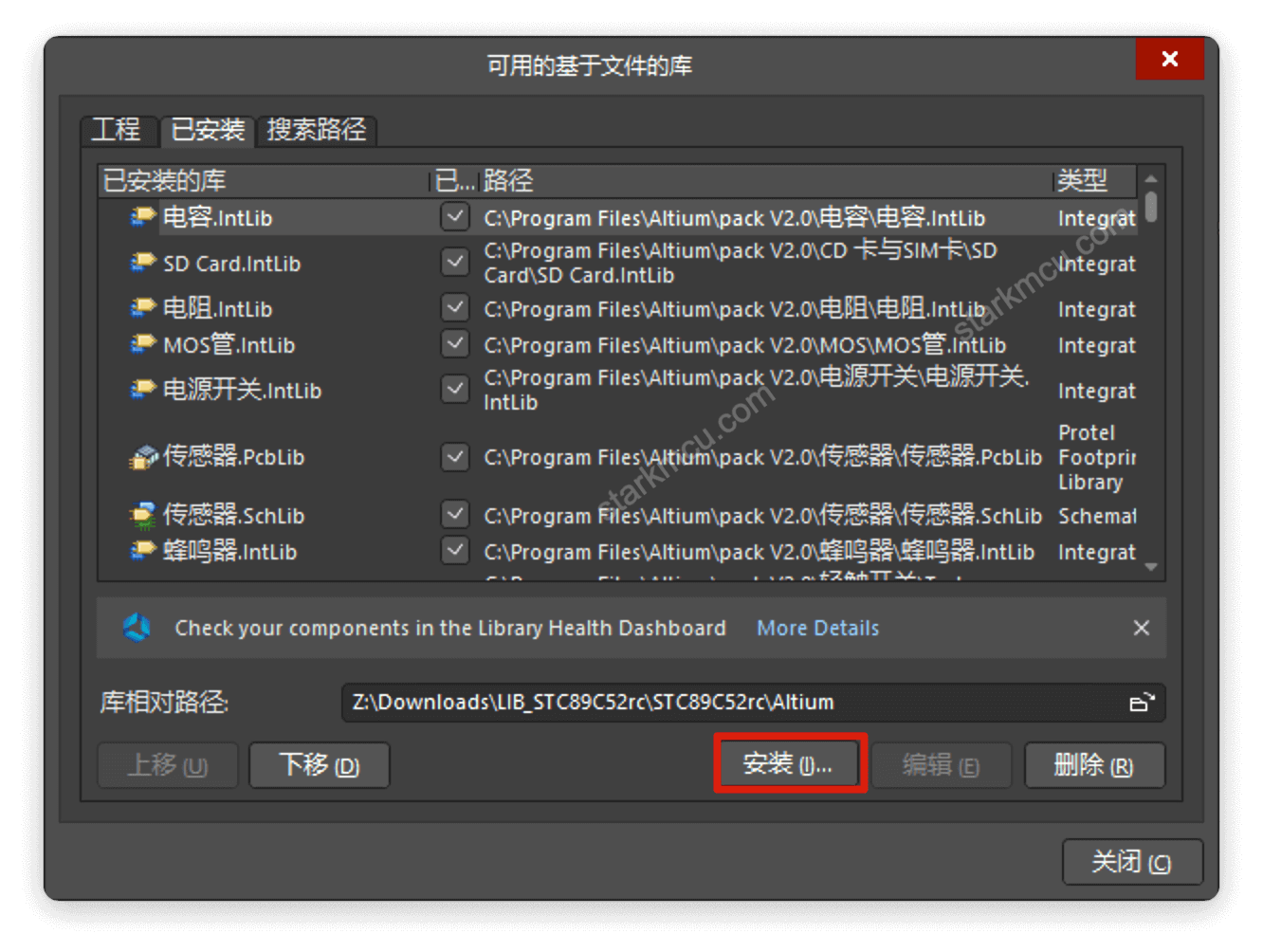

2. 出现下图中的面板,点击「安装」

Xnip2024-08-05_10-06-28

3.选择第一步中下载的原理图库(.SchLib)与封装库(.PcbLib)文件。按下图顺序操作,将格式改为「All Files」,然后选中他要导入的库文件,最后点击「打开」

### 如何在 Altium Designer导入 #### 导入的一般流程 为了成功地在 Altium Designer导入所需的原理图库封装,需遵循一系列特定的操作步骤。下载目标文件是首要环节[^1]。 #### 使用官方资源获取最新文件 Altium Live 提供了一个便捷途径来访问最新的设计资源、教程以及行业动态。此平台不仅有助于保持软件使用的先进性,还允许用户轻松找到必要的文件和其他辅助材料[^2]。 #### 创建并安装集成的具体操作 对于希望创建自己的集成的用户来说,过程涉及多个方面的工作。首先是建立新的集成项目;接着分别构建原理图库PCB元件,并完成一些基础元件的设计工作;随后通过编译验证这些新创建的内容无误之后,再将其正式加入到可用列表之中[^3]。 #### 自动生成的方式 有一种更为简便的方法可以从现有的设计方案中提取出相应的——即利用“设计->生成继承”的功能选项,配合后续简单的几步配置就能实现这一目的[^4]。 #### 将外部引入当前项目环境 当需要向正在进行中的工程添加额外组件时,则可以在 Components 面板下选取合适的类别进而挑选具体零件来进行下一步编辑动作,比如绘制电路连接关系等[^5]。 ```python # Python 示例代码用于说明自动化脚本可能的应用场景而非实际导入方法 import altium_designer_api as adapi def import_library(library_path, project_name): """ 自动化导入指定路径下的至给定项目的函数示例 参数: library_path (str): 待导入的位置. project_name (str): 接收该的目标项目名称. 返回: bool: 成功否的状态标志位. """ try: # 建立API会话链接 session = adapi.connect() # 加载选定项目 proj = session.open_project(project_name) # 添加到项目中 proj.add_component_lib(library_path) return True except Exception as e: print(f"Error occurred during importing process: {e}") return False ```
