9.2V-95V宽电压输入、4.5A输出、95%高效率同步降压转换器DCDC

1.WD5105是什么类型的芯片？
• 关键词：WD5105、芯片类型
• 答案：WD5105是一款95V/4.5A同步降压转换器，内部采用高压同步降压控制器模式，工作在9.2V至95V的宽输入电压范围内，提供4.5A连续负载电流，效率高达95%。

2.WD5105的主要应用场景有哪些？
• 关键词：WD5105、应用场景
• 答案：WD5105的主要应用场景包括车载充电器、电动车仪表、电信基站电源和电源适配器等。

3.WD5105的封装形式是什么？
• 关键词：WD5105、封装形式
• 答案：WD5105采用散热更好的QFN-20封装形式，具体为QFN5×5-20L。

4.WD5105的输入电压范围是多少？
• 关键词：WD5105、输入电压范围
• 答案：WD5105的输入电压范围为9.2V至95V。

5.WD5105的输出电流和效率如何？
• 关键词：WD5105、输出电流、效率
• 答案：WD5105提供4.5A连续输出电流，峰值效率可达96%。

6.WD5105有哪些保护功能？
• 关键词：WD5105、保护功能
• 答案：WD5105具有保护负载免受欠压、过流和过温等故障影响的保护功能。如果过流条件持续时间过长，会触发打嗝模式进入保护模式。

7.WD5105的开关频率是多少？
• 关键词：WD5105、开关频率
• 答案：WD5105的固定开关频率为150kHz。

8.WD5105的反馈电压和基准电压是多少？
• 关键词：WD5105、反馈电压、基准电压
• 答案：WD5105的反馈电压为800mV，基准电压为0.8V。

9.WD5105的静态电流和关断电流是多少？
• 关键词：WD5105、静态电流、关断电流
• 答案：WD5105的工作静态电流为495μA，关断电流为9μA。

10.WD5105的热关断温度是多少？
关键词：WD5105、热关断温度
答案：WD5105的热关断温度为130℃，热关断温度滞后为20℃。

11.WD5105的ESD评级如何？
关键词：WD5105、ESD评级
答案：WD5105的人体模型（HBM）ESD评级为2kV，充电设备模型（CDM）为200V。

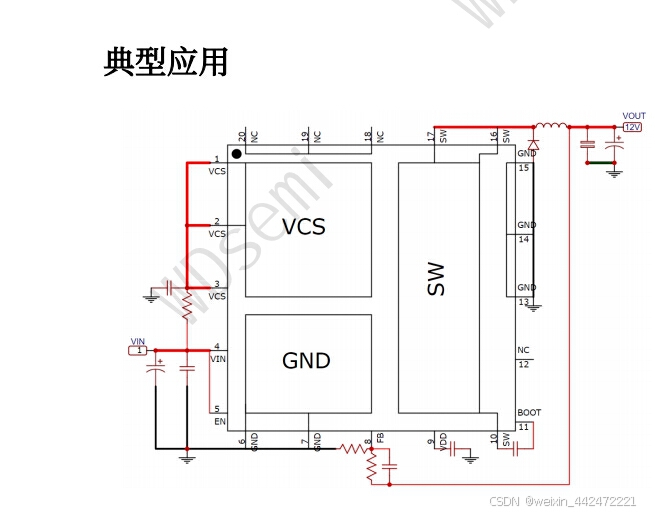

12.WD5105的典型应用设计参数有哪些？
关键词：WD5105、典型应用设计参数
答案：WD5105的典型应用设计参数包括：输入电压24V-95V，输出电压12V，输出电流4A，开关频率150kHz，输出电压纹波（峰值）150mV，1A到3A负载阶跃的瞬态响应500mV，启动输入电压（上升VIN）24V，停止输入电压（下降VIN）22V。

13.WD5105的电感选择有哪些注意事项？
关键词：WD5105、电感选择
答案：在选择电感时，应考虑电感值、饱和电流、均方根电流和直流电阻（DCR）。较大的电感会导致电感电流纹波更小，从而降低输出电压纹波，但较大值的电感通常对应于更大的物理尺寸、更高的串联电阻和更低的饱和电流。建议电感峰峰值纹波电流约为最大输出电流的20%~40%。

14.WD5105的二极管选择有哪些要求？
关键词：WD5105、二极管选择
答案：WD5105在SW引脚和GND之间需要一个外部捕获二极管。所选二极管的反向电压必须等于或大于VIN（最大值），二极管的峰值电流额定值必须大于最大电感电流。肖特基二极管是较好的选择，因为其低正向电压有助于提高调节器的效率。

15.WD5105的输入电容器和输出电容器选择有哪些要点？ 关键词：WD5105、输入电容器、输出电容器
答案：输入电容器应选择低ESR的电容，如X5R或X7R电介质的陶瓷电容，建议使用一个小电容（如1uF）来过滤高频开关噪声。输出电容器的选择会影响输出电压纹波和负载瞬态性能，建议选择低ESR的陶瓷电容。

16.WD5105的PCB布局有什么建议？
关键词：WD5105、PCB布局
答案：在PCB布局中，应将小电容尽可能靠近VIN和GND引脚，以减少高频开关噪声的影响。同时，自举电容器（BOOT引脚和SW引脚之间）应选择0.1μF的陶瓷电容器，并确保其靠近器件引脚。

17.WD5105的订购信息是什么？
关键词：WD5105、订购信息
答案：WD5105的产品型号为WD5105，封装形式为QFN5×5-20L，最小包装为4000PCS，输出电流为4.5A。
