WD8001功能说明：充电参数、工作模式与档位切换规则

WD8001功能详解

一、芯片引脚说明

• VIN（引脚1）：电源输入端，用于接收外部电源。

• BAT（引脚2）：电池连接端，与电池正极相连。

• LED（引脚3）：LED灯连接端，用于指示充电状态。

• K（引脚4）：按键输入端，用于接收用户操作信号。

• AGND（引脚5）：模拟地，提供稳定的参考电平。

• LED（引脚6、7）：额外的LED灯连接端，可用于状态指示。

• GND（引脚8、9）：接地端，为电路提供参考电平。

• OUT（引脚10）：电机输出端，驱动电机工作。

• USB接口：用于充电，支持5V/500mA的充电电流。

二、充电参数

• 充电电压：5V

• 充电电流：500mA

• 满电电压：4.2V

• 充电指示灯：LED4，充电时亮起，满电后熄灭。

三、工作电压范围

• 工作电压范围：2.7V-4.2V

• 低电压保护：当电池电压低于2.7V时，芯片将禁止输出，以保护电池。

四、工作模式

• 负载类型：电机

• 操作方式：单按键操作

• 档位设置：

• 1档：40%输出，最低转速

• 2档：70%输出，中等转速

• 3档：100%输出，最高转速

• 档位选择：

• 单击按键启动电机，以40%转速转动。

• 在2秒内再次单击按键可切换档位，2秒内不操作则默认当前档位工作。

• 工作过程中再次单击按键可关闭电机。

五、档位切换规则

• 换挡时间限制：每个档位之间切换时间为2秒。

• 超时操作：如果在2秒内未进行档位切换操作，再次单击按键将关闭电机。

六、应用场景
WD8001芯片适用于需要电机控制的奶泡棒产品，通过简单的单按键操作实现多档位调节，满足不同用户对奶泡制作的需求。

七、电路连接示意图

• 电源部分：VIN连接5V电源，BAT连接电池正极，GND接地。

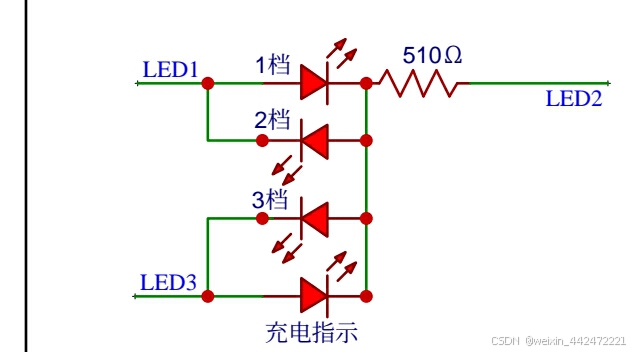

• LED指示灯：LED1、LED2、LED3分别用于不同的状态指示。

• 电机连接：OUT端连接电机，GND接地。

• 按键连接：K端连接按键，用于用户操作。

---

关键词

• 奶泡棒芯片

• WD8001

• 充电参数

• 工作电压

• 档位选择

• 电机控制

• 单按键操作

适用人群

• 电子产品开发者

• 奶泡棒制造商

• DIY爱好者

使用建议

• 确保充电电压和电流符合规格，以延长电池寿命。

• 在设计产品时，合理安排按键操作逻辑，提升用户体验。
