axi crossbar地址分配

最新推荐文章于 2025-05-05 13:30:00 发布
最新推荐文章于 2025-05-05 13:30:00 发布
阅读量439 收藏 1
点赞数 2
CC 4.0 BY-SA版权
分类专栏： FPGA 文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_39060517/article/details/145062417

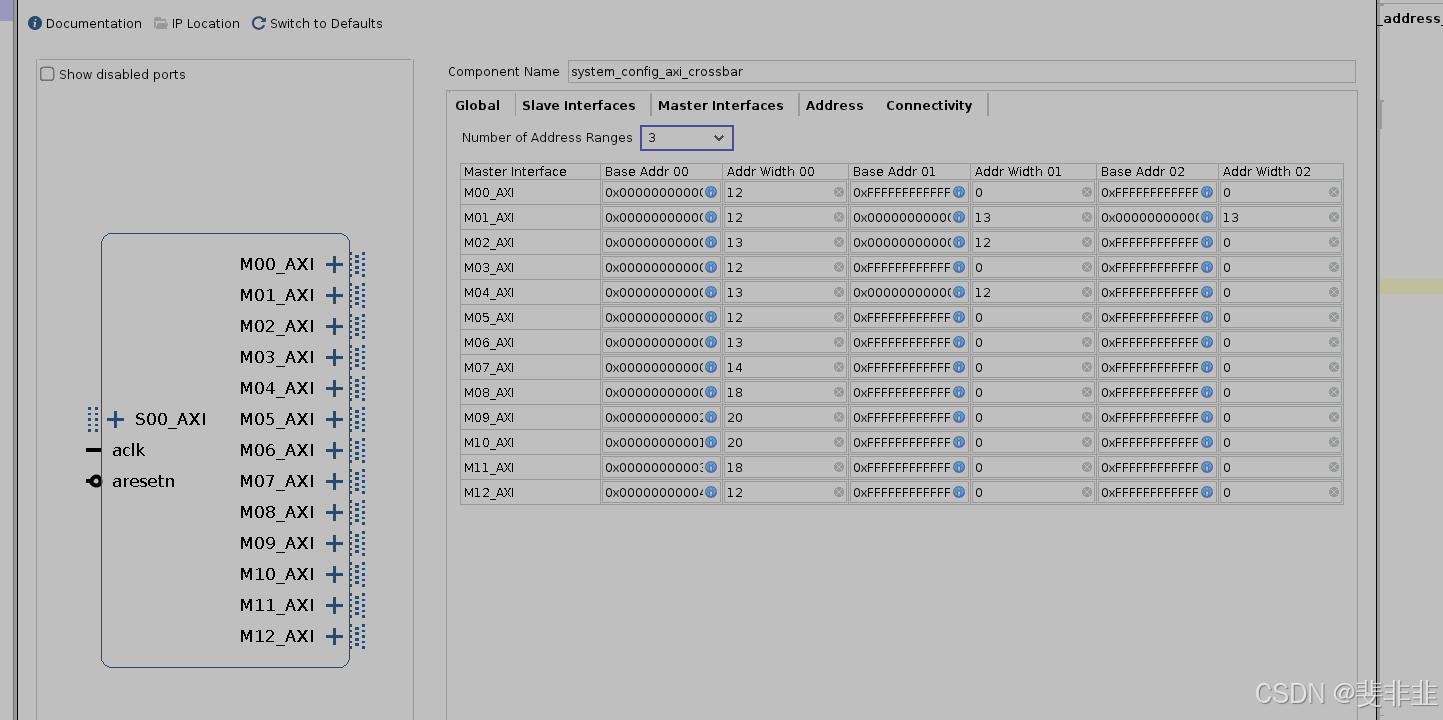

在这里插入图片描述

base addr00=0x1000 addr width00=12 base addr01=0x2000 addr width01=13 base addr02=0x4000 addr width02=13
Answer
让我们解释一下这三个地址范围的设置：

从设备0:
    Base Addr00: 0x1000
    Addr Width00: 12 位

这意味着从设备0的地址范围是从 0x1000 开始，地址宽度为12位，因此它的地址空间是：
    起始地址: 0x1000
    结束地址: 0x1000 + (2^12 - 1) = 0x1FFF
    地址范围: 0x1000 到 0x1FFF, 即4KB的地址空间。
从设备1:
    Base Addr01: 0x2000
    Addr Width01: 13 位

这意味着从设备1的地址范围是从 0x2000 开始，地址宽度为13位，因此它的地址空间是：
    起始地址: 0x2000
    结束地址: 0x2000 + (2^13 - 1) = 0x3FFF
    地址范围: 0x2000 到 0x3FFF, 即8KB的地址空间。
从设备2:
    Base Addr02: 0x4000
    Addr Width02: 13 位

这意味着从设备2的地址范围是从 0x4000 开始，地址宽度同样为13位，因此它的地址空间是：
    起始地址: 0x4000
    结束地址: 0x4000 + (2^13 - 1) = 0x5FFF
    地址范围: 0x4000 到 0x5FFF, 即8KB的地址空间。

总结：

从设备0 占用 0x1000 到 0x1FFF 的地址空间。
从设备1 占用 0x2000 到 0x3FFF 的地址空间。
从设备2 占用 0x4000 到 0x5FFF 的地址空间。

这些设置确保了每个从设备在系统中的地址范围是唯一的，不会发生地址重叠。
