PLC编程实例4—移位循环

---

1. 霓虹灯交替闪烁（循环右移）

【功能】

• 霓虹灯间隔带点亮，点击开始X0按钮，霓虹灯交替闪烁

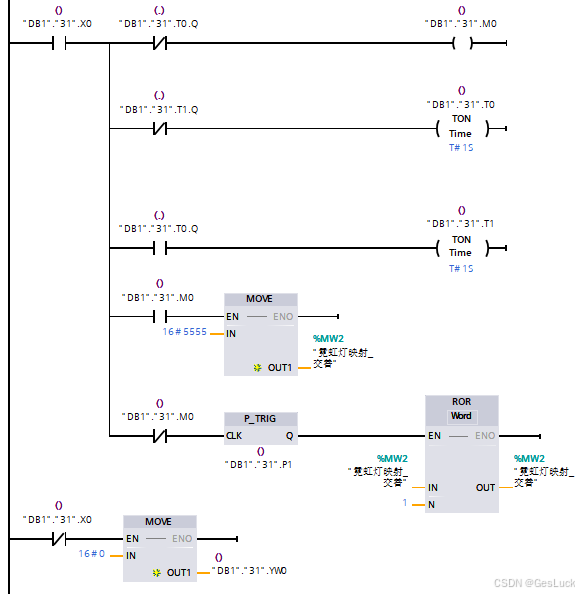

【程序实现】

【说明】

• 方波输出
• 循环右移

---

2. 霓虹灯循环闪烁（循环移动）

【功能】

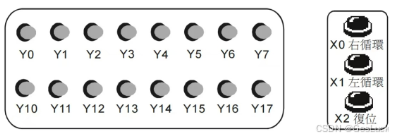

• 按下右循环按钮，霓虹灯按照由小到大的编号(Y0··Y7、Y10··Y17)依次各亮 200ms 后熄灭。
• 按下左循环按钮，霓虹灯按照由大到小的编号(Y17··Y10、Y7··Y0)依次各亮 200ms 后熄灭。
• 左右循环工作状态可直接按下对应的按钮切换，不必先按下复位按钮停止霓虹灯运行。
• 按下复位按钮，不管霓虹灯是处在左循环还是右循环工作状态，所有霓虹灯熄灭。

【I/O表】

PLC 装置	控制说明
X0	右循环按钮，按下时，X0 状态为 0n
X1	左循环按钮，按下时，X1状态为 0n
X2	复位按钮，按下时，X2 状态为 On
MW2	霓虹灯映射地址（Y0-Y16）

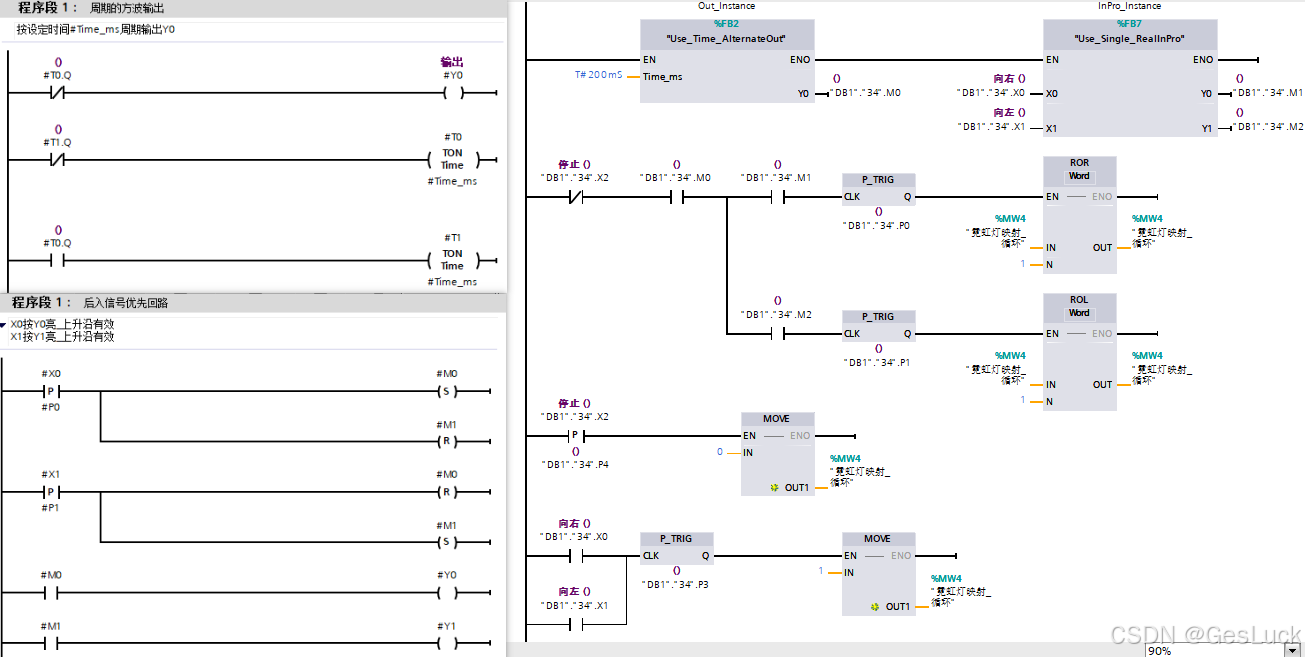

【程序实现】
【说明】
1.方波输出
2.后入优先
3.循环移动<ROR，ROL>用移出的位填充因循环移位而空出的位。

---

3. 不良品检测（移动补零）

【功能】

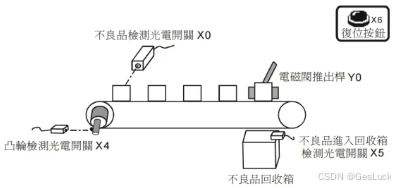

• 产品被传送至传送带上作检测，当光电开关检测到有不良品时(高度偏高)，在第5个定点将不良品通过电磁阀排出
• 排出到回收箱后电磁阀自动复位
• 按复位时计数清零，系统重新开始该检测。

【I/O表】

PLC 装置	控制说明
X0	不良品检测光电开关
X4	凸轮检测光电开关
X5	进入回收箱检测光电开关
X6	复位按钮

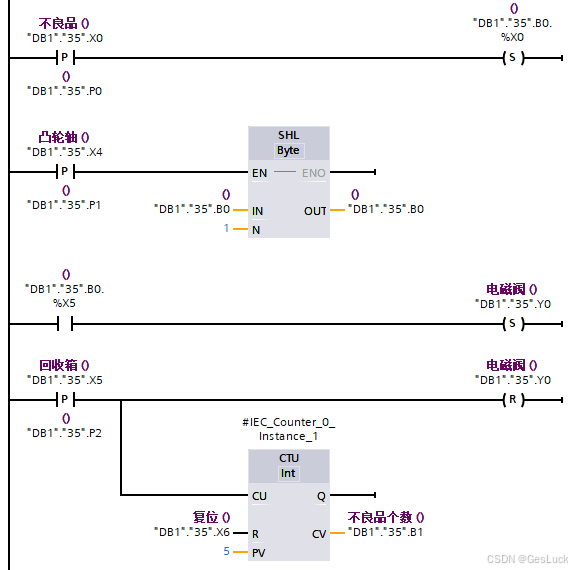

【程序实现】

【说明】

• 不良品X0=On时置位字节B0最低0位（会随之转动而移至高位）
• 传送带转动X4=On将置位字节左移
• 定点监测第5个位为1，就推动电磁阀Y0（将1移动到指定位置作相应动作）
• 检测到回收复位电磁阀，并计数不良品回收个数
• SHL：位左移，溢位补零

脉冲移位（可做定位逻辑）

---

4. 多笔资料备份（间隔时间数组移动）

【功能】

• 每间隔一定时间将D0数组中的参数存储在其他存储器

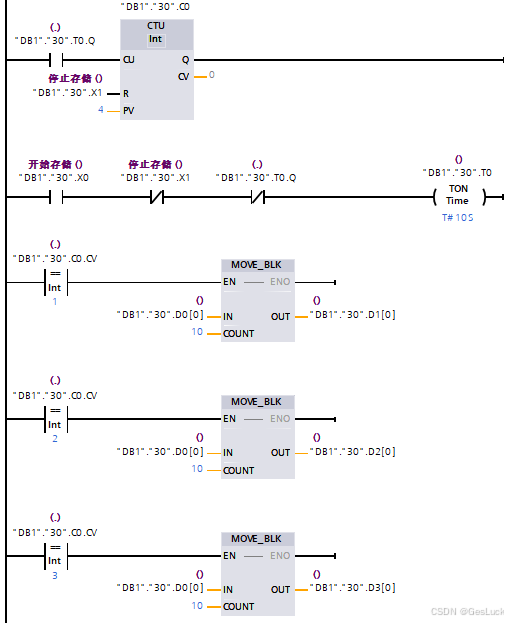

【程序实现】

【说明】

• 每隔10秒计数一次，将当前数组D0移动至备份存储器D1、D2、D3

使用计时器的Q点指令须在计时器之前

---

END
