MOVE指令、循环指令编程实例（流水灯，喷泉）

一、流水灯

1、要求：八个LED等按下述规律亮起：

0s-1s：1，3，5，7亮起

1s-2s：2，4，6，8亮起

2s-3s：八个等同时亮

3s-4s：八个灯同时灭

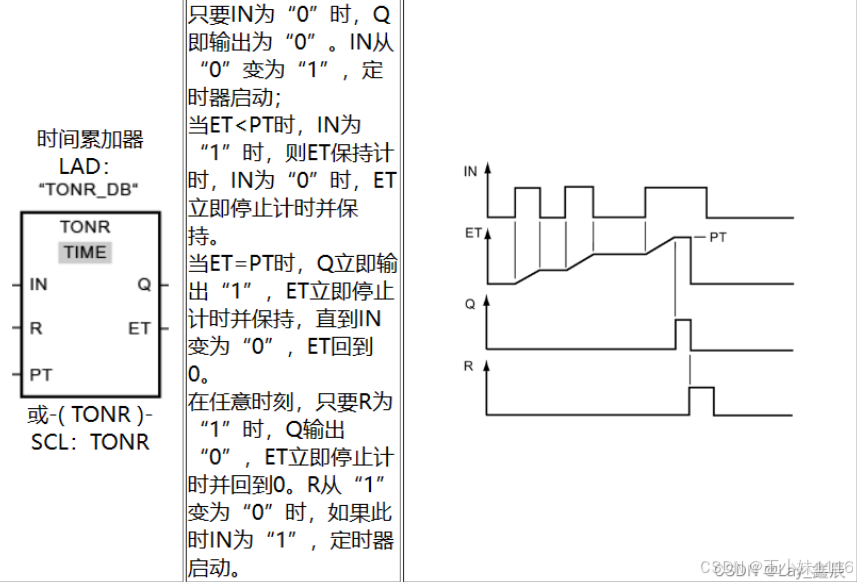

2、时间累积器：在ET=PT时，时间累加器停止计时，ET与PT一直保持，当R为1时ET无论有没有到达PT都需立即停止

3、比较指令：

判断指令上方的数是否与指令下方的数相等，相等则通电，不相等则不通电

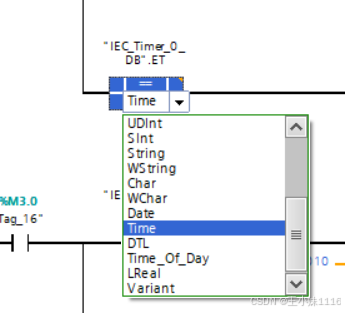

要比较的数据类型应一致，不仅保持上下两数数据类型一致，还需设置指令的数据类型如下所示：

固定时间的表示方法：T#4s

1、I/O分配表

类别	元件	I/O端口号	备注
输出	SB1	M3.1	开始按钮，八个灯按规律亮起
	SB2	M3.2	关闭按钮，八个等全灭，QW2全部复位
输出	LED1--8	QW2	八个LED灯

实现步骤：

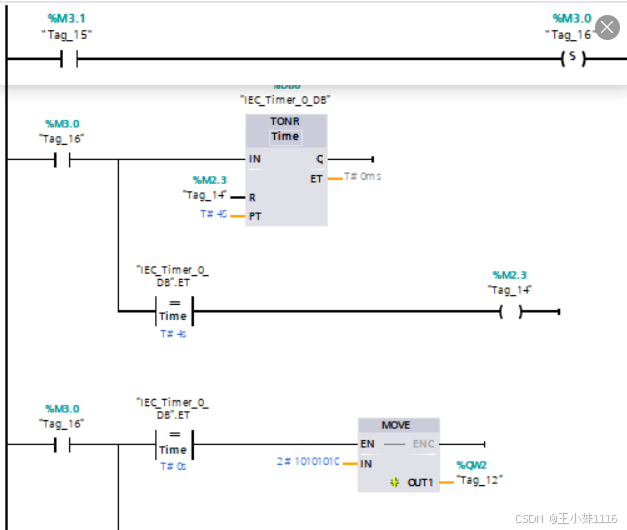

1、按下开始按钮后，时间累加器开始计时，1，3，5，7号等开始亮

判断时间累加器的时间为0s时，给QW2赋值：0101 0101

程序如下所示：

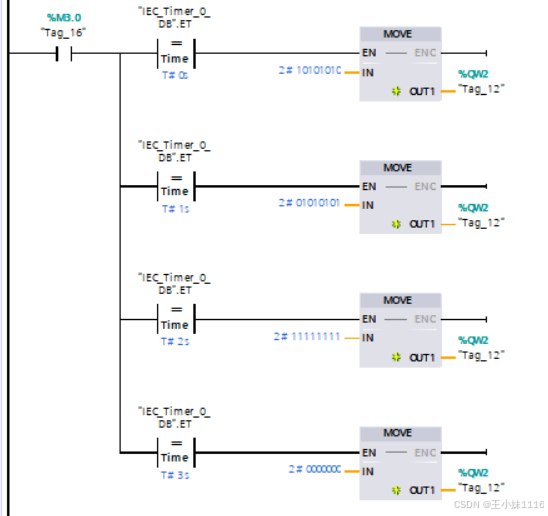

2、按到不同的时间段分别给QW2赋予不同的值

使LED按规律亮起，程序如下所示

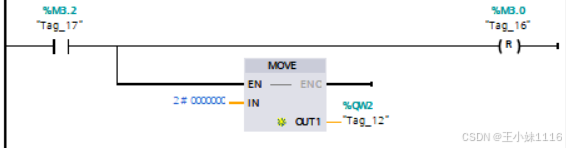

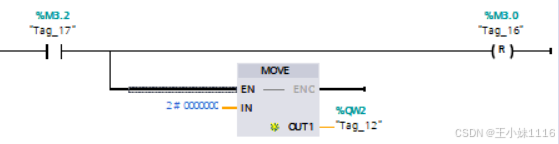

3、关闭按钮，关闭按钮按下后所有灯全部灭，并给变量复制0000 0000

4、实现循环，想要实现循环应在一个周期结束时让时间累加器重新计时

时间累加器的复位信号应判断时间是不是一个周期，若时间到达一个周期，则为高电平否则为低电平，程序如下所示：

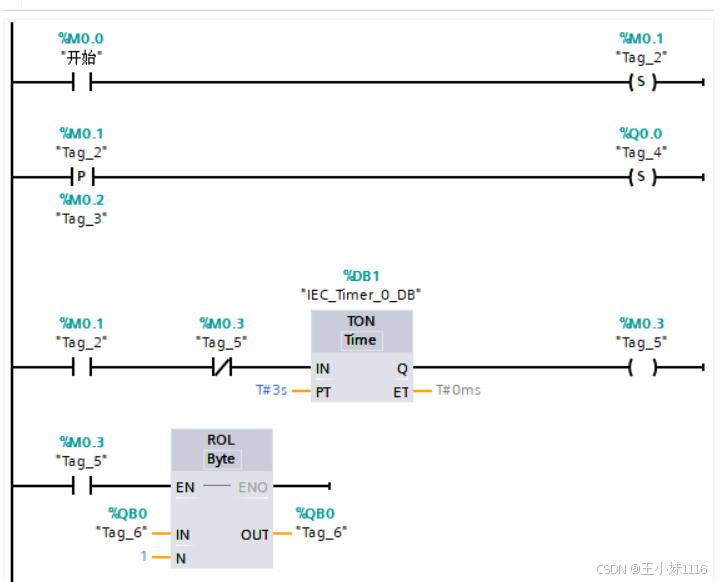

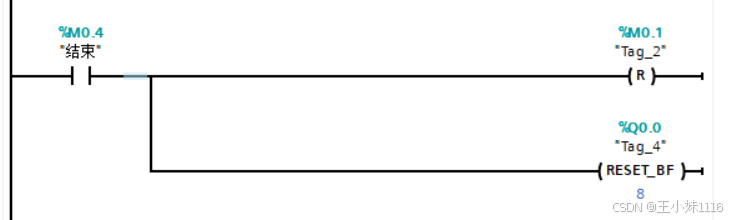

二、喷泉--移位指令

1、要求：Q0.0到Q0.7间隔1s依次亮起，可以循环

2、由接触延时计时器制作的频率为1s的时钟

3、刚通电时硬件Q0.0置位以便使用左移指令
