PLC的通讯一般有串口、网口通讯两大类。本节说串口通讯,分为RS232、RS485……
1.概述
【背景】
- 最初的数据传输是模拟信号输出的简单过程量
- 后来出现了RS232接口,实现了点对点的通信方式,长度小于15m
- 随着技术的发展,RS485等更先进的串口通信标准被开发出来,传输距离小于1000m(增设增强器可达数千米),增强了抗干扰能力。
【原理】
- 3根线完成数据传输:地线、发送线、接收线
- 可以在一根线上发送数据的同时在另一根线上接收数据,异步传输
- 参数包括波特率、数据位、停止位和奇偶校验位,两个进行通信的端口参数一致才能确保通讯成功。
【应用】
- 应用于嵌入式物联网、工业自动化、智能家居等领域
- 常用于调制解调器、传感器(压力、液位、流量)、泵、控制器等设备
- 凡是支持串口通讯的,均按照其规定的接线方式,固定的传输格式进行数据通讯。
【报文】
-
标准报文:每个字节包含特定的信息(有时省略帧头、帧尾)
- 帧头(特定的字节1Byte)
- 地址(物理地址1Byte)
- 控制位(传输方式1Byte)
- 数据位(自定义1+n Byte)
- 校验位(数据完整1/2字节)
- 帧尾(特定的字节1Byte)
-
自定义报文:是硬件厂商自己定义的特殊格式,与标准报文格式不同
- 一般由ASCII码格式等特定字节单元组成
2.布线
RS485距离长、速率快,衰减大,因此在硬件配线上需特别注意,若不注意造成接地电位不良、杂讯干扰等情况,会造成通讯品质低劣,甚至完全不工作等情形。
- 站数限制:按照说明书写支持254站,但实际情况远远达不到,有的支持16个,甚至6个。所以越少越好,站数越多,通讯轮巡时间越长,更新数据越慢。
- 传输线缆:必须使用带有屏蔽层的双绞线(eg:RVSP 4x0.5mm2),品质不佳的双绞线会造成传输速率高时衰减极大,距离缩短,抗干扰能力弱等。

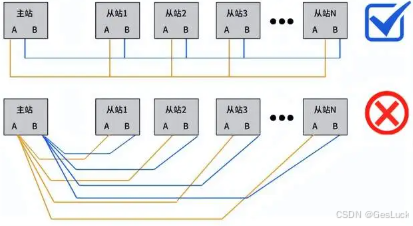

- 接线拓扑:必须为手牵手汇流排拓扑结构,一站串一站,直至串至最后一站,不允许星型、环形连接。
- 终端电阻:传输电路因各种传输线均有其特性阻抗,当信号在传输线中传输至终端时,若其终端阻抗和其特性阻抗不同时,将会造成回波反射信号,而使信号波形失真(凹陷或凸出)。此失真之现象在传输线短时并不明显,但随着传输线之加长会益形严重,致使无法正确传输,此时就必须加装终端电阻。
RS485通信电缆选型经验值推荐:
最大无中继传输距离 | 电缆导体截面积 | 接线端子 |
---|---|---|
0~200m | 0.20mm2 ( 24AWG) | RJ45、RJ11 |
200 ~500m | 0.34 mm2 (22AWG ) | DB插座焊接 |
500~1200m | 0.50 mm2 (20AWG ) | 螺栓紧固压接 |
1200~1800 m | 0.828mm2(18AWG ) | 螺栓紧固压接 |
1200~1900 m | 1.318mm2(16AWG ) | 螺栓紧固压接 |
- 网线的特性阻抗一般为100Ω
- RS485要求的特性阻抗一般为120Ω
- Profibus要求的特性阻抗一般150Ω
将线材截断之后,对着光线看,如果截断面为铜色,则应该为纯铜线,如果为银白色,那就肯定是劣质线材
屏蔽电缆有两层屏蔽层,网状编织线是防磁场辐射的,铝箔层是用来防电磁辐射的
3.接线
- 尽量远离干扰源(如电磁阀、变频器、伺服或其他动力装置)及其电力线外,对干扰源施加杂讯抑制元件为最有效的方法。
- 屏蔽层必须接地,消除共模电位
- 强电场的地方还要考虑采用镀锌管遮罩
- 布线时远离高压线,更不能将高压电源线和信号线捆在一起走线
- 采用线性稳压电源或高品质的开关电源(纹波干扰小于 50mV)
4.引脚

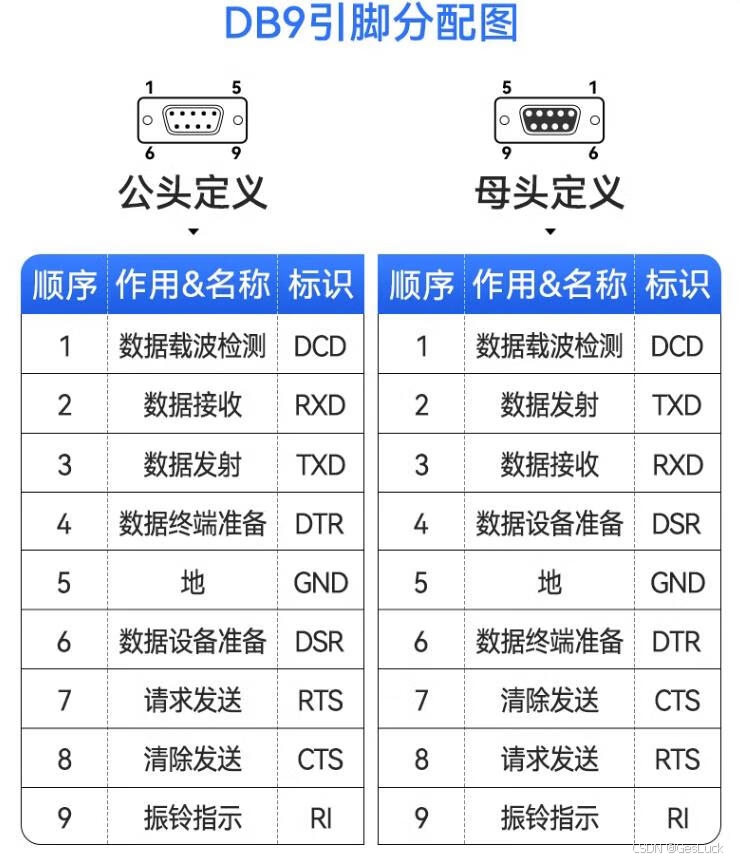

- 一般DB9的引脚定义如下图:
5.通讯
- 通讯方式1:通讯处理器(Siemens)

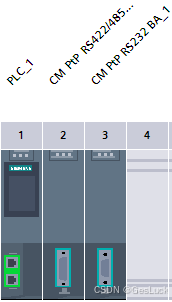

- PtP点对点:PLC的扩展模块(CM1241…)支持RS232、RS485通讯(MODBUS主从)
- USS通讯:一般用于变频器通讯
- 该方式的接线方法如上图所示,RS232只支持一对一

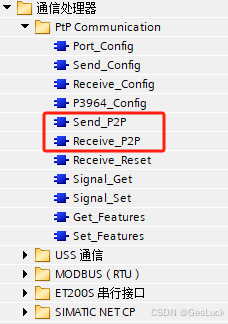

- 对于一般情况下的自由口通信,使用发送接收(Secd_P2P/Receive_P2P)指令
- 如果通信模块接收缓冲区包含有n次接收到的数据,则需要Receive_P2P EN/RCV_PTP EN_Rn个扫描周期为True才能接收至BUFFER完成。
- 一般不用官方模块,费钱且局限,可以搞但没必要

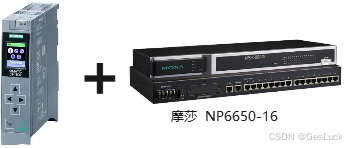

- 通讯方式2:用串口服务器(开放式用户通讯)
