STM32Hal库学习(三)CubeMx学习外部中断

本文介绍STM32外部中断的配置步骤,包括在CubeMx中设置GPIO为中断模式,配置上下沿触发方式,以及如何在STM32 HAL库中实现中断处理函数。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

外部中断主要是在CubeMx中设置好GPIO

在引脚界面配置成中断

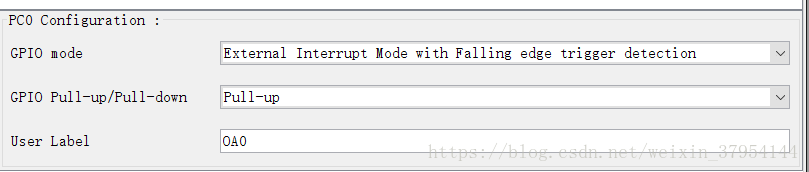

然后configuration里对GPIO配置


对于低电平触发中断,需要把GPIO设置为上拉,然后下降沿触发,反之高电平触发,反过来

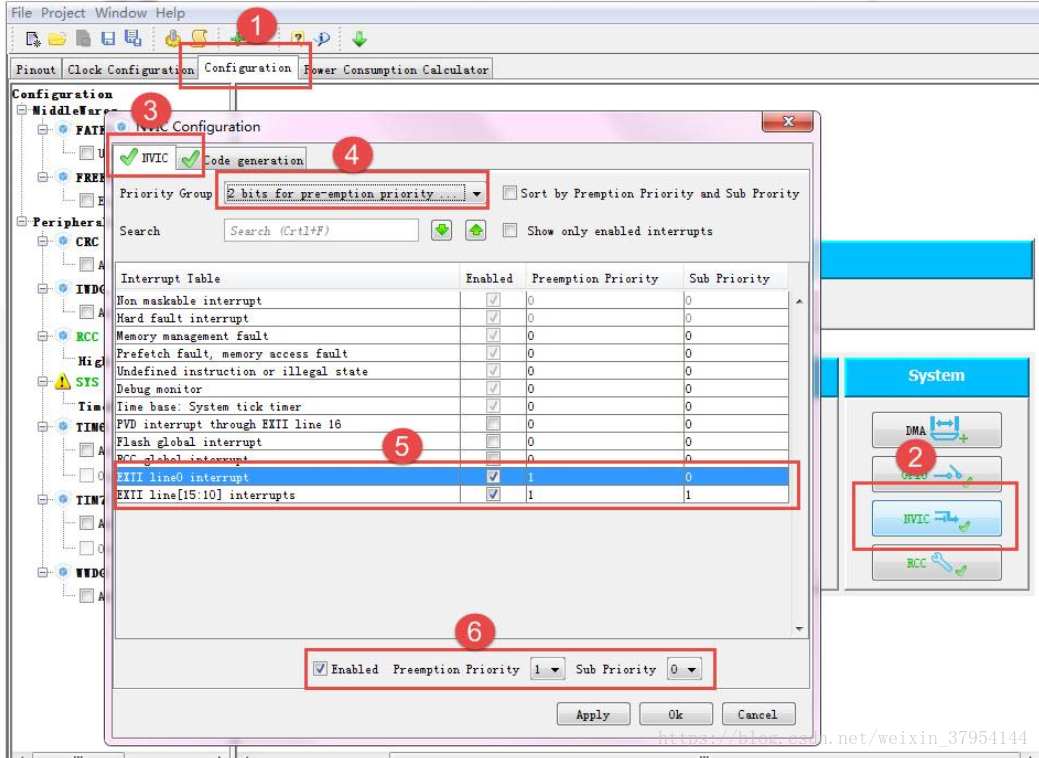

对NVIC配置


在生成的程序里

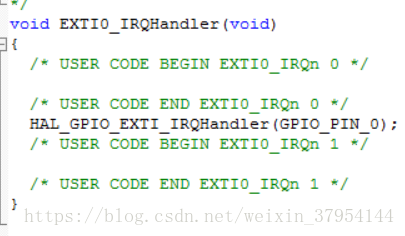

stm32f1xx_it.c里有EXTI0中断处理函数

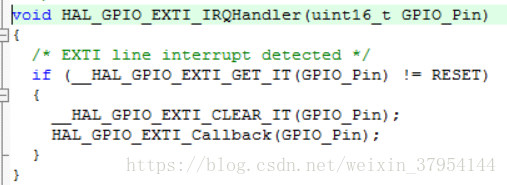

此函数在stm32f1xx_hal_gpio.c里


中断标志位不为0,清零然后调用回调函数

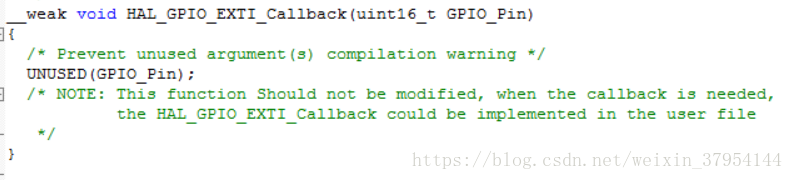

__weak函数用于定义变量或者函数,常见于定义函数,在MDK ARM链接时优先链接定义为非weak的函数或变量,如果找不到则再链接weak函数

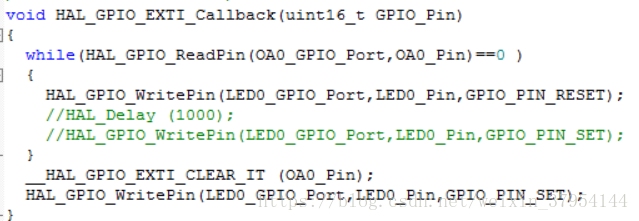

在main里自定义HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin),处理中断
