《DSP using MATLAB》Problem 6.7

最新推荐文章于 2025-08-07 22:18:08 发布

weixin_30835923

最新推荐文章于 2025-08-07 22:18:08 发布

阅读量73

点赞数

CC 4.0 BY-SA版权

文章标签： matlab

原文链接：http://www.cnblogs.com/ky027wh-sx/p/9608907.html

本文通过MATLAB实现信号处理中的滤波器设计，包括直接形式、串联形式、并联形式和格型形式的转换，以及不同形式之间的响应对比。通过具体代码展示了如何使用MATLAB进行滤波器的设计和验证。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

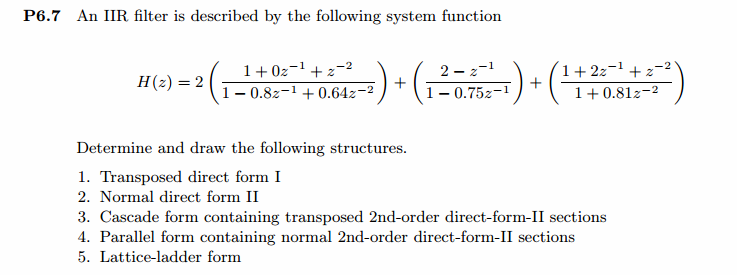

代码：

%% ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
%%            Output Info about this m-file
fprintf('\n***********************************************************\n');
fprintf('        <DSP using MATLAB> Problem 6.7 \n\n');

banner();
%% ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
b1 = [2   0  2];  nb1 = [0:2];
b2 = [2  -1];     nb2 = [0:1];
b3 = [1   2  1];  nb3 = [0:2];

a1 = [1  -0.8   0.64]; na1 = [0:2];
a2 = [1  -0.75];       na2 = [0:1];
a3 = [1   0     0.81]; na3 = [0:2];

a11 = conv(a1, a2); b11 = conv(b1, a2) + conv(b2, a1);


fprintf('\nDirect form: \n');
b = conv(b11, a3) + conv(b3, a11)
a = conv(a11, a3)


fprintf('\nConvert DIRECT-form to PARALLEL-form :     \n');
[C, Bp, Ap] = dir2par(b, a)

fprintf('\nConvert DIRECT-form to CASCADE-form :     \n');
[b0, Bc, Ac] = dir2cas(b, a)

fprintf('\nConvert TF-form to SOS-form :     \n');
[sos, g] = tf2sos(b, a)


fprintf('\nConvert DIRECT-form to LATTICE-LADDER-form :     \n');
[Klr, Clr] = dir2ladr(b, a)

fprintf('\nConvert DIRECT-form to MATLAB LATTICE-LADDER-form :     \n');
[K, V] = tf2latc(b, a)

% -----------------------------------------
%     START check
% -----------------------------------------
n = [0:7];
delta = impseq(0, 0, 7)
%format long
format  short
hcas = casfiltr(b0, Bc, Ac, delta)

hpar = parfiltr(C, Bp, Ap, delta)

hladr = ladrfilt(Klr, Clr, delta)

hdir = filter(b, a, delta)
% -------------------------------------------
%       END check
% -------------------------------------------


figure('NumberTitle', 'off', 'Name', 'P6.7 hcas(n), hpar(n)')
set(gcf,'Color','white');
subplot(2,1,1); stem(n, hcas);
xlabel('n'); ylabel('hcas(n)');
title('hcas(n)');  grid on;
subplot(2,1,2); stem(n, hpar);
xlabel('n'); ylabel('hpar(n)');
title('hpar(n)');  grid on;

figure('NumberTitle', 'off', 'Name', 'P6.7 hladr(n) hdir(n)')
set(gcf,'Color','white');
subplot(2,1,1); stem(n, hladr);
xlabel('n'); ylabel('hladr(n)');
title('hladr(n)');  grid on;
subplot(2,1,2); stem(n, hdir);
xlabel('n'); ylabel('hdir(n)');
title('hdir(n)');  grid on;

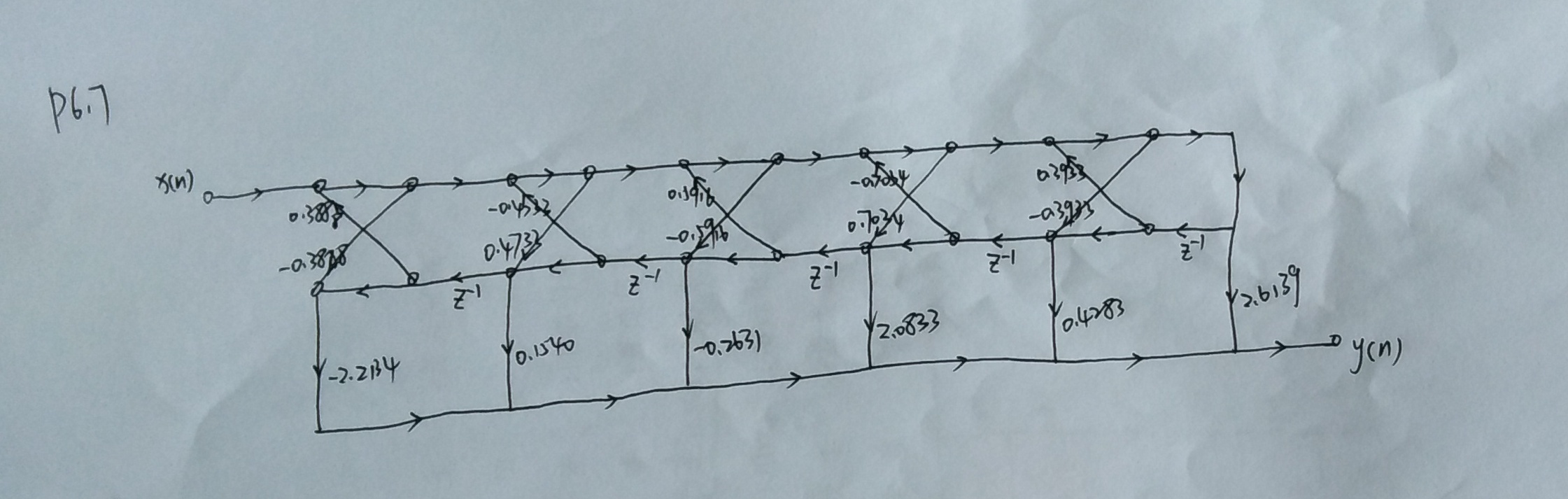

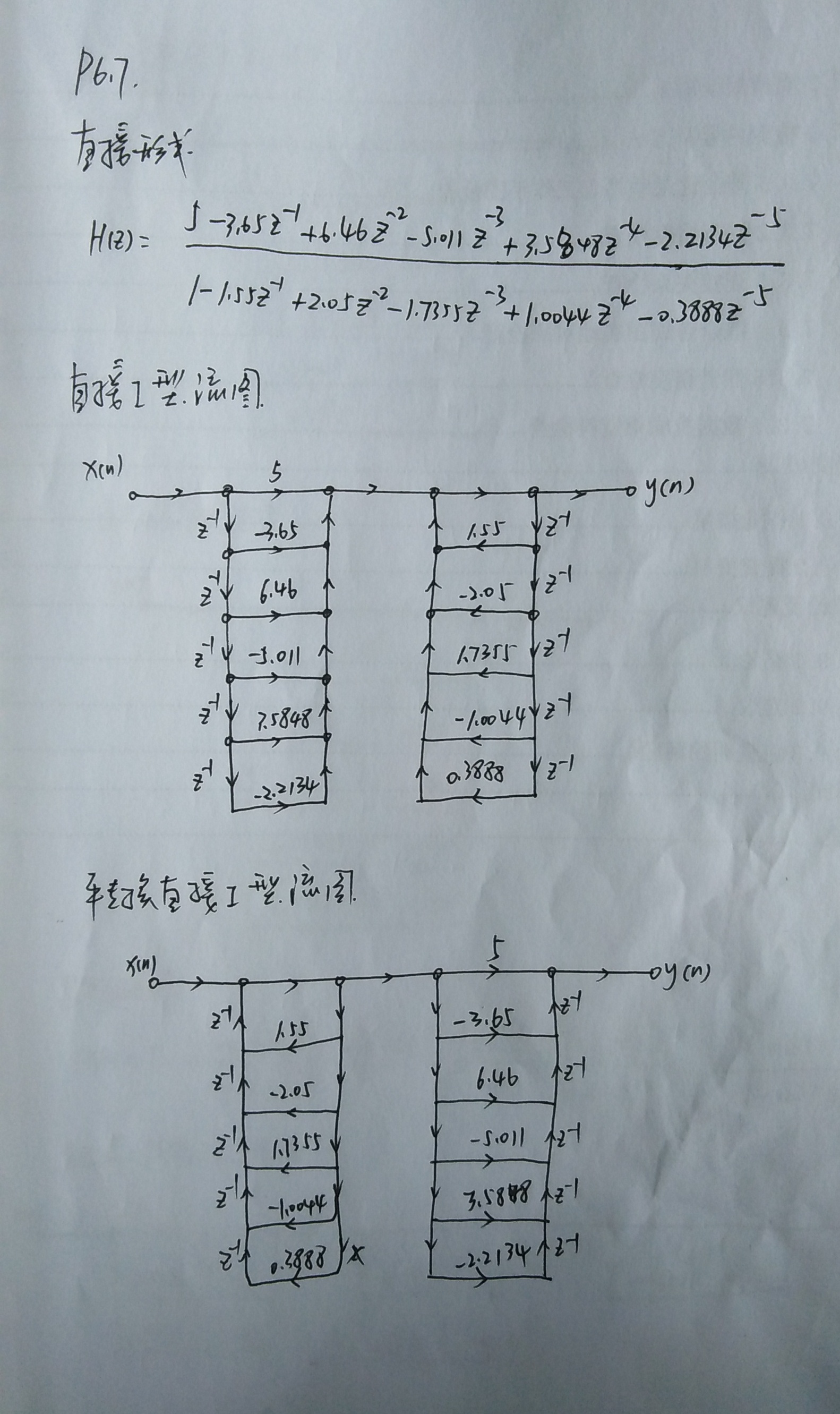

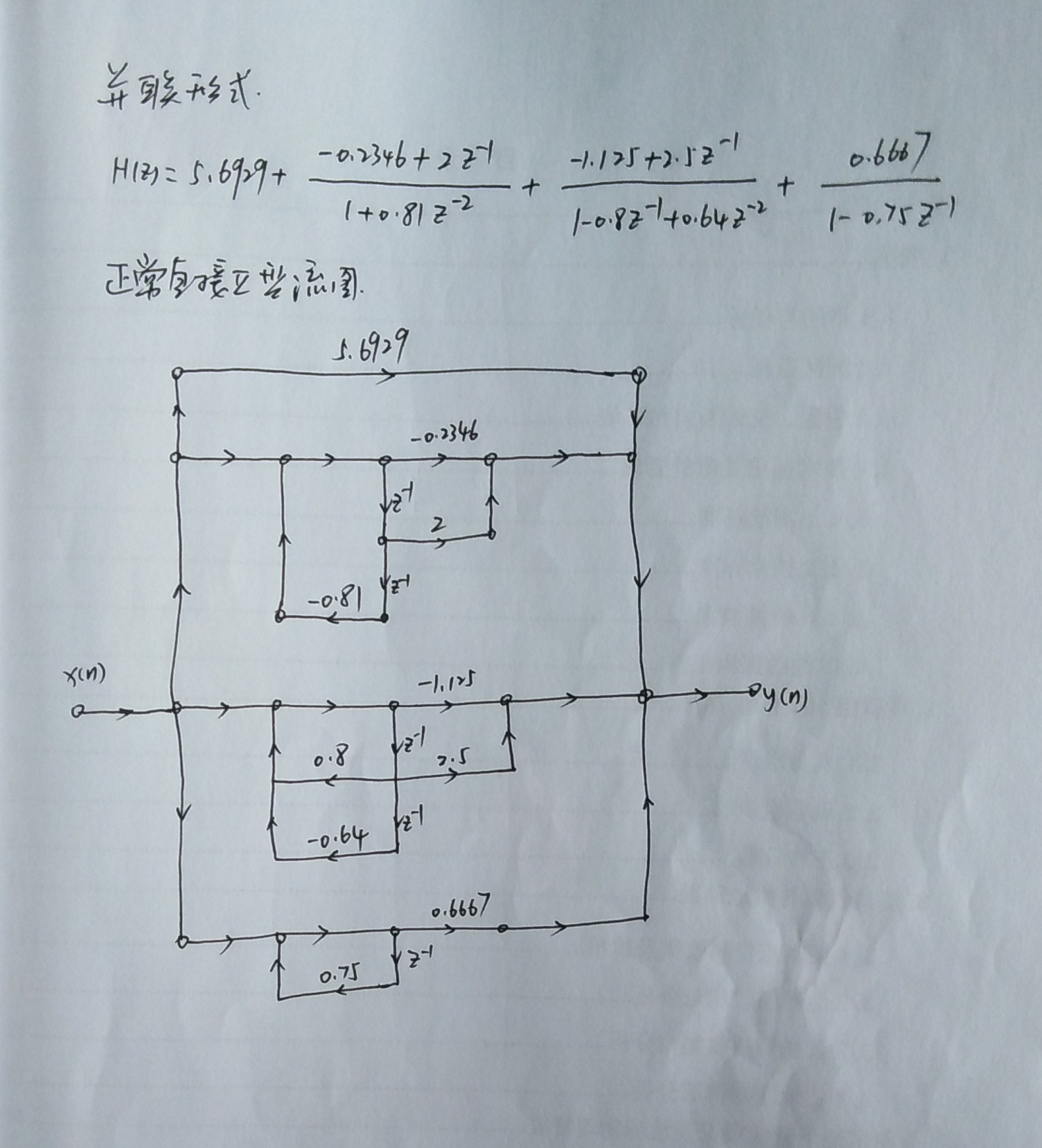

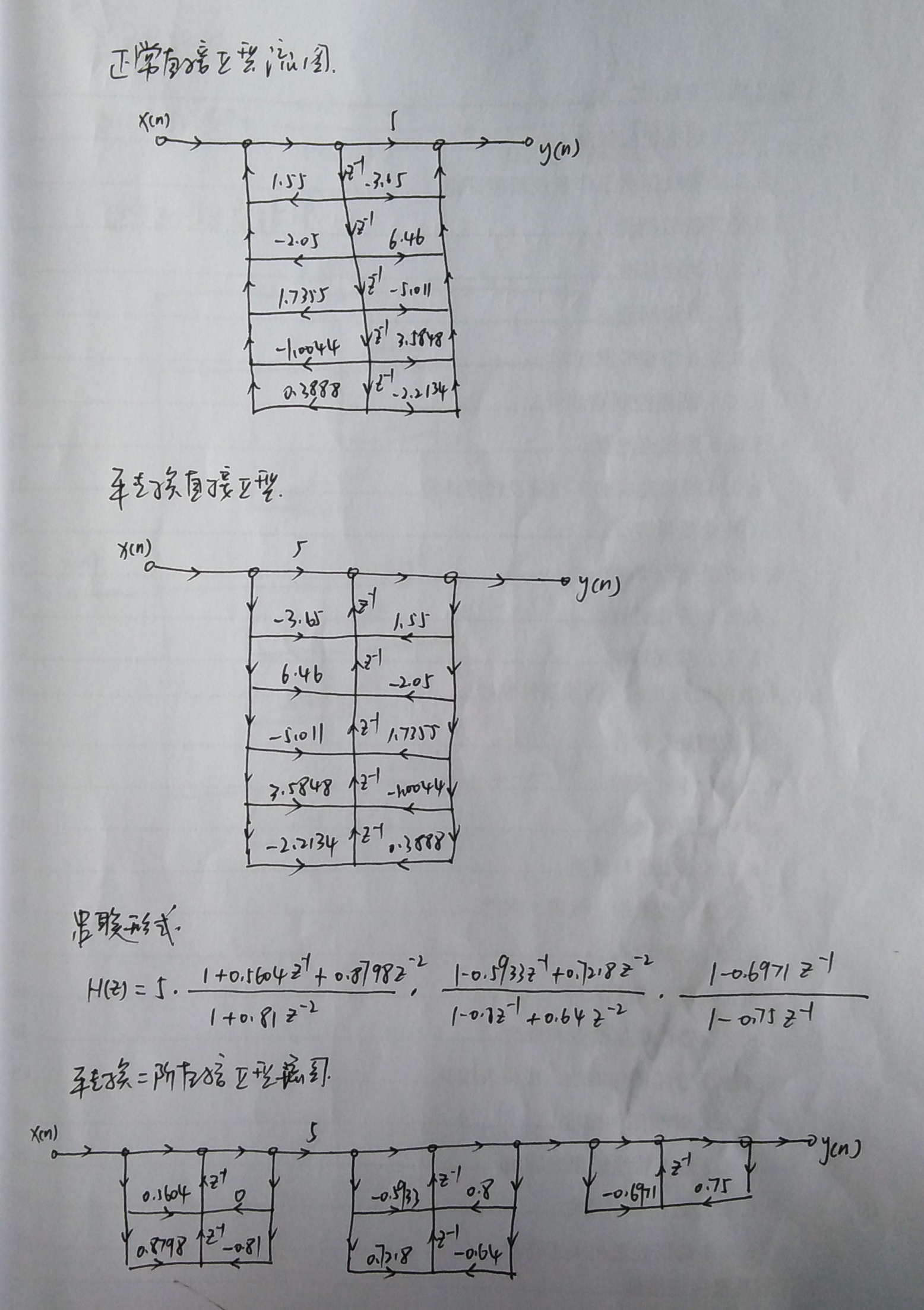

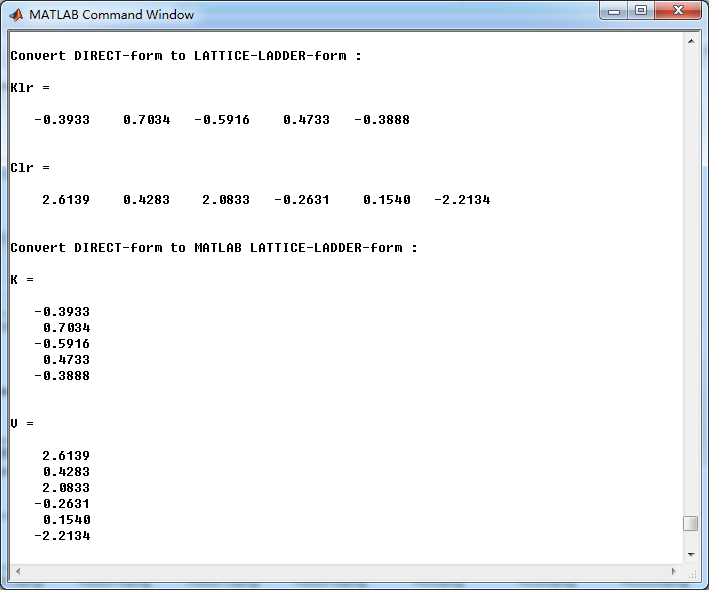

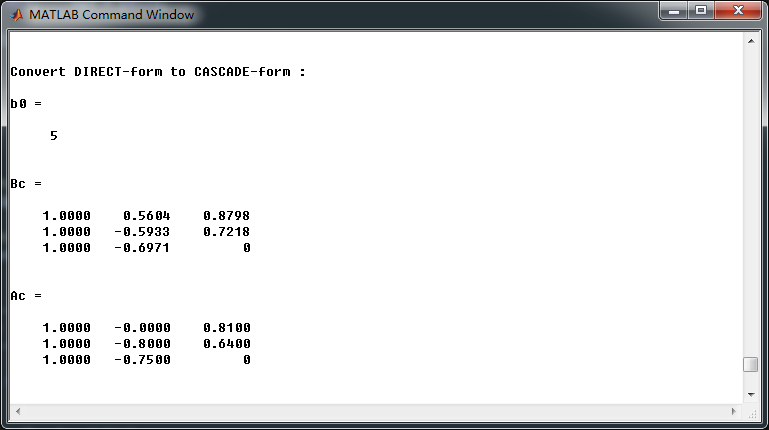

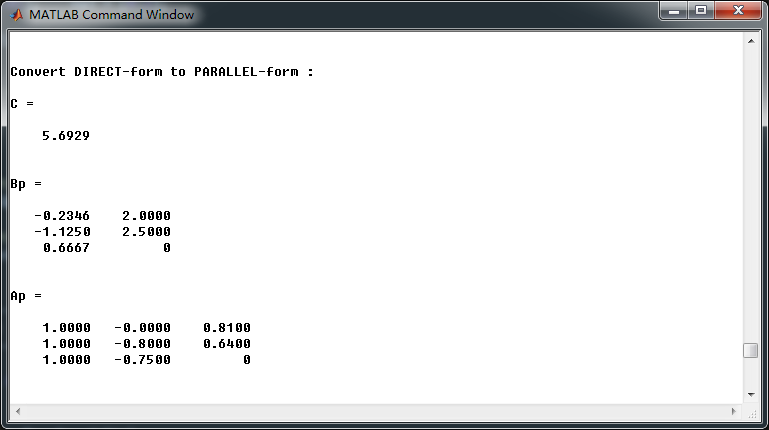

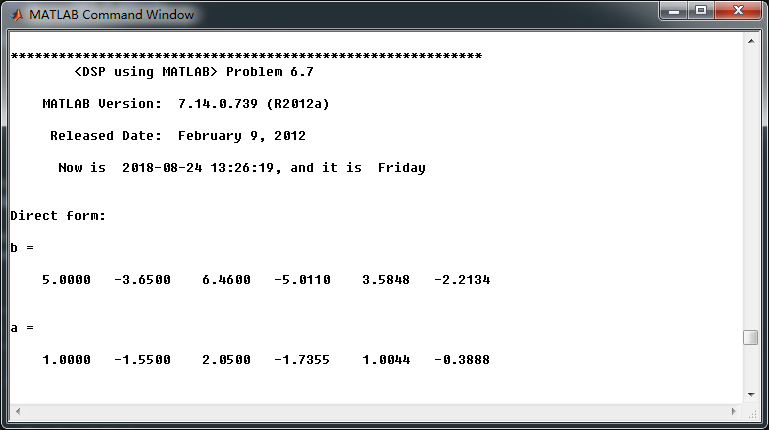

　　运行结果：

直接形式系数
