STM32端口复用和重映射

目录

端口复用配置过程

GPIO端口时钟使能

复用外设时钟使能

端口模式配置 GPIO_Init()函数

USART 串口引脚GPIO 配置

 端口重映射

---

端口复用配置过程

GPIO端口时钟使能

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

复用外设时钟使能

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

端口模式配置 GPIO_Init()函数

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)

查表《STM32中文参考手册》表格

USART 串口引脚GPIO 配置

USARTx_TX            全双工模式 推挽复用输出
                                半双工同步模式 推挽复用输出
 USARTx_RX          全双工模式 浮空输入或带上拉输入
                               半双工同步模式 未用，可作为通用I/O
USARTx_CK           同步模式 推挽复用输出
USARTx_RTS         硬件流量控制 推挽复用输出
USARTx_CTS         硬件流量控制 浮空输入或带上拉输入

GPIO_InitTypeDef  GPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; 		 //
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_Init(GPIOA, &GPIO_InitStructure);


 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;	    		 //
 GPIO_Init(GPIOA, &GPIO_InitStructure);	  				 //

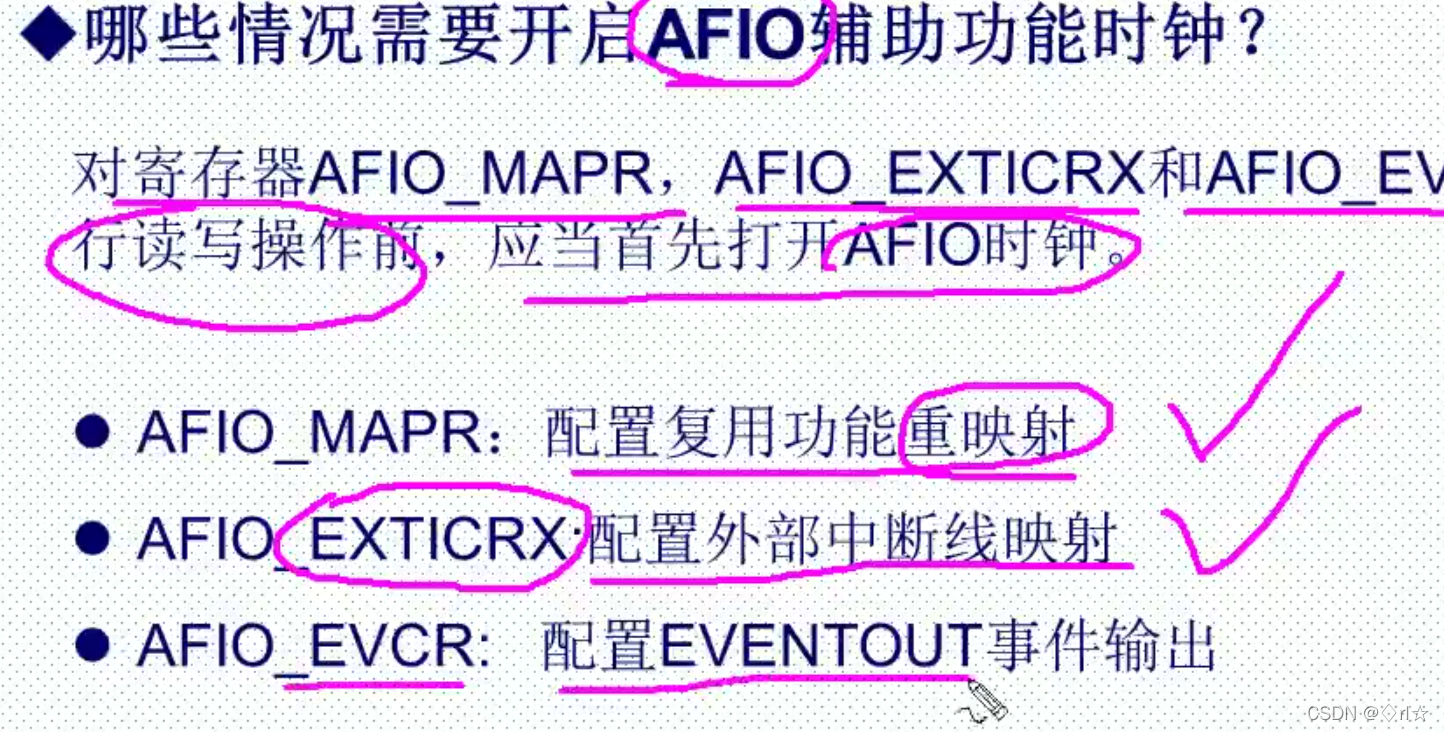

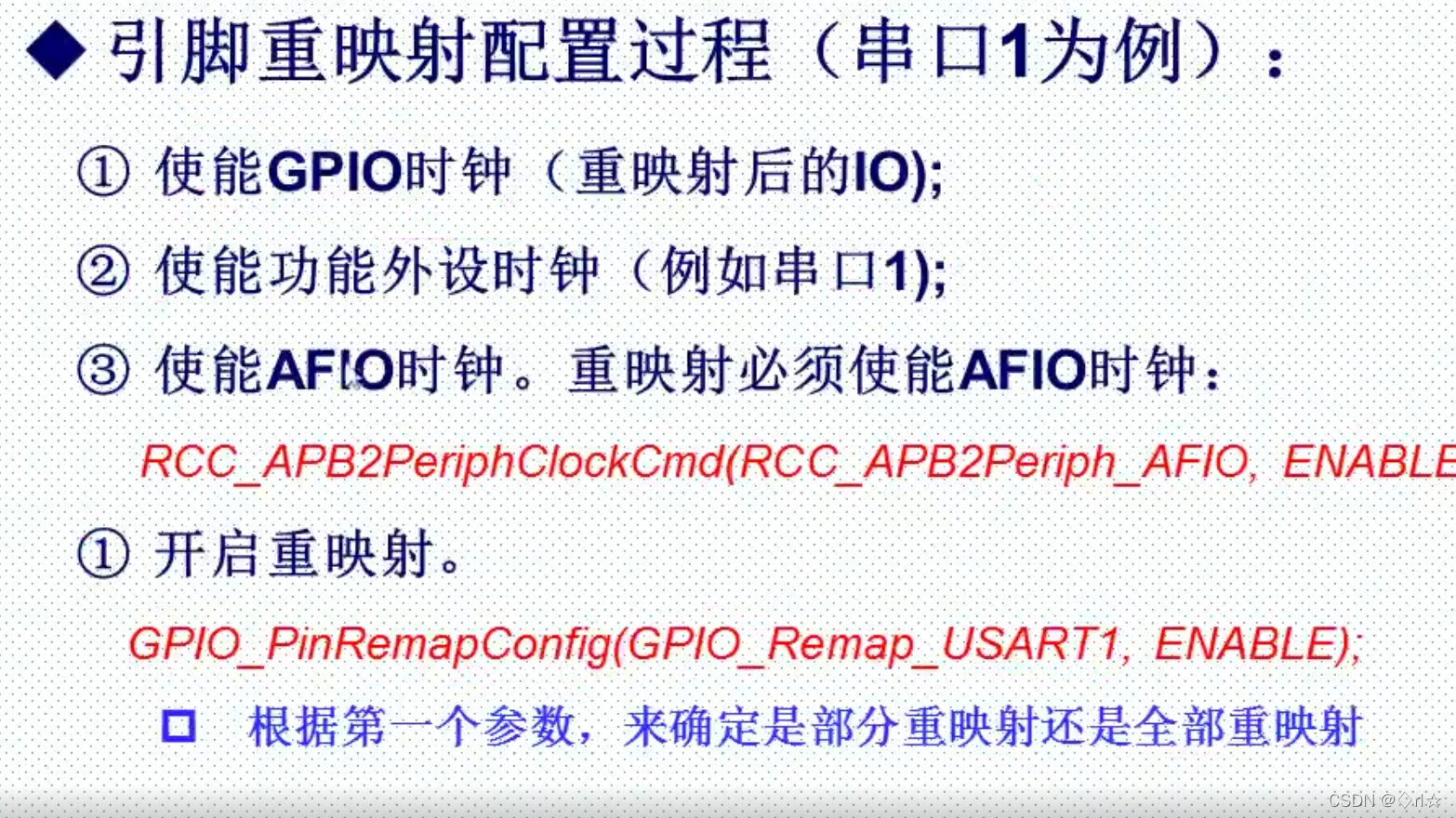

 端口重映射

void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState)
