STM32OLED显示-学习笔记

目录

OLED简介

 OLED 显示相关设置步骤

重要函数

OLED初始化

更新显存

 void OLED_WR_Byte（u8 dat,u8 cmd）

画点函数

字符显示函数

主函数

---

OLED简介

OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic
Electroluminesence Display， OELD）。OLED 由于同时具备自发光，不需背光源、对比度高、
厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优
异之特性，被认为是下一代的平面显示器新兴应用技术。
1）模块有单色和双色两种可选，单色为纯蓝色，而双色则为黄蓝双色。
2）尺寸小，显示尺寸为 0.96 寸，而模块的尺寸仅为 27mm*26mm 大小。
3）高分辨率，该模块的分辨率为 128*64。
4）多种接口方式，该模块提供了总共 4 种接口包括：6800、8080 两种并行接口方式、4
线 SPI 接口方式以及 IIC 接口方式（只需要 2 根线就可以控制 OLED 了！）。
5）不需要高压，直接接 3.3V 就可以工作了。

该模块不和 5.0V 接口兼容，所以请大家在使用的时候一定要小心，
别直接接到 5V 的系统上去，否则可能烧坏模块。以上 4 种模式通过模块的 BS1 和 BS2 设置，
BS1 和 BS2 的设置与模块接口模式的关系如表 所示：
接口方式 4 线 SPI IIC 8 位 6800 8 位 8080
BS              0         1           0             1
BS             0           0         1              1

ALIENTEK OLED 模块的 8080 接口方式需要如下一些信号线：
CS：OLED 片选信号。
WR：向 OLED 写入数据。
RD：从 OLED 读取数据。
D[7：0]：8 位双向数据线。
RST(RES)：硬复位 OLED。
DC：命令/数据标志（0，读写命令；1，读写数据）。
模块的 8080 并口读/写的过程为：先根据要写入/读取的数据的类型，设置 DC 为高（数据）
/低（命令），然后拉低片选，选中 SSD1306，接着我们根据是读数据，还是要写数据置 RD/WR
为低，然后：
在 RD 的上升沿， 使数据锁存到数据线（D[7：0]）上；

SSD1306 的 8080 并口写时序图

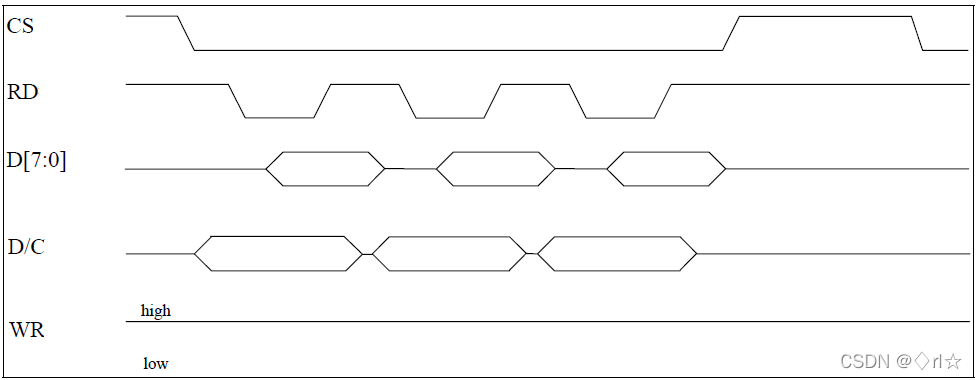

 SSD1306 的 8080 并口读时序图

 模块的显存，

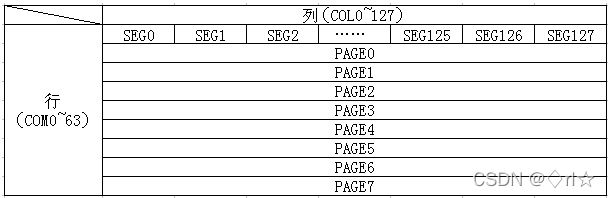

SSD1306 的显存总共为 128*64bit 大小，SSD1306 将这些显存分为了 8 页，其对应关系如表 ：

 在 STM32 的内部建立一个 OLED 的 GRAM（共 128*8 个字节），在每次修改的时候，只是修改 STM32 上的 GRAM（实际上就是 SRAM），在修改完了之后，一次性把STM32上的GRAM写入到OLED的GRAM。当然这个方法也有坏处，就是对于那些SRAM很小的单片机（比如 51 系列）就比较麻烦了。

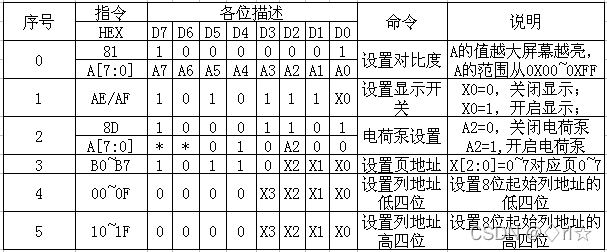

SSD1306 的命令，列举几个

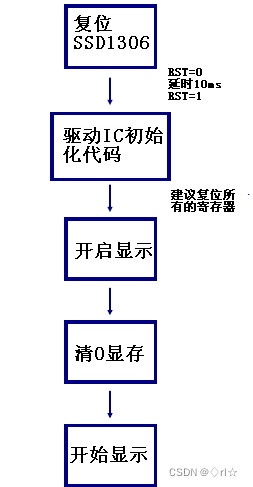

  OLED 模块的初始化过程，

 OLED 显示相关设置步骤

1） ）设置 STM32 与 与 OLED 模块相连接的 IO

2 ） 初始化 OLED 模块

3） ）到 通过函数将字符和数字显示到 OLED 模块上。

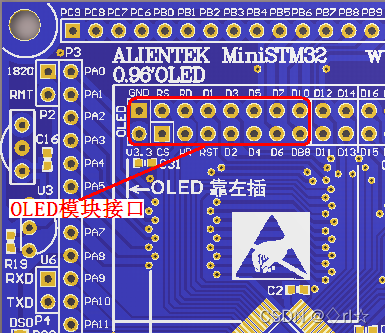

MiniSTM32 开发板底板的 LCD 接口和 ALIENTEK OLED 模块直接
可以对插（！ 靠左插！），

aohansh

重要函数

OLED初始化

//初始化 SSD1306
void OLED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC,
ENABLE );
#if OLED_MODE==1
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE); //使能 AFIO 时钟
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE);
//JTAG-DP 失能 + SW-DP 使能
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|
GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_Write(GPIOB,0XFFFF);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOC, &GPIO_InitStructure);
GPIO_SetBits(GPIOC, GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9);
//如果每一位决定一个 GPIO_Pin,则可以通过或的形式来初始化多个 IO
#else
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD ; //推挽输出
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_Write(GPIOB,0X03);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9;
ALIENTEK MiniSTM32 V3.0 开发板教程
216
STM32 不完全手册 （库函数版）
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOC, &GPIO_InitStructure);
GPIO_SetBits(GPIOC, GPIO_Pin_8|GPIO_Pin_9);
#endif
OLED_WR_Byte(0xAE,OLED_CMD); //关闭显示
OLED_WR_Byte(0xD5,OLED_CMD); //设置时钟分频因子,震荡频率
OLED_WR_Byte(80,OLED_CMD); //[3:0],分频因子;[7:4],震荡频率
OLED_WR_Byte(0xA8,OLED_CMD); //设置驱动路数
OLED_WR_Byte(0X3F,OLED_CMD); //默认 0X3F(1/64)
OLED_WR_Byte(0xD3,OLED_CMD); //设置显示偏移
OLED_WR_Byte(0X00,OLED_CMD); //默认为 0
OLED_WR_Byte(0x40,OLED_CMD); //设置显示开始行 [5:0],行数.
OLED_WR_Byte(0x8D,OLED_CMD); //电荷泵设置
OLED_WR_Byte(0x14,OLED_CMD); //bit2，开启/关闭
OLED_WR_Byte(0x20,OLED_CMD); //设置内存地址模式
OLED_WR_Byte(0x02,OLED_CMD); //
OLED_WR_Byte(0xA1,OLED_CMD); //段重定义设置,bit0:0,0->0;1,0->127;
OLED_WR_Byte(0xC0,OLED_CMD); //设置 COM 扫描方向;
OLED_WR_Byte(0xDA,OLED_CMD); //设置 COM 硬件引脚配置
OLED_WR_Byte(0x12,OLED_CMD); //[5:4]配置
OLED_WR_Byte(0x81,OLED_CMD); //对比度设置
OLED_WR_Byte(0xEF,OLED_CMD); //1~255;默认 0X7F (亮度设置,越大越亮)
OLED_WR_Byte(0xD9,OLED_CMD); //设置预充电周期
OLED_WR_Byte(0xf1,OLED_CMD); //[3:0],PHASE 1;[7:4],PHASE 2;
OLED_WR_Byte(0xDB,OLED_CMD); //设置 VCOMH 电压倍率
OLED_WR_Byte(0x30,OLED_CMD); //[6:4] 000,0.65*vcc;001,0.77*vcc;011,0.83*vcc;
OLED_WR_Byte(0xA4,OLED_CMD); //全局显示开启;bit0:1,开启;0,关闭;(白屏/黑屏)
OLED_WR_Byte(0xA6,OLED_CMD); //设置显示方式;bit0:1,反相显示;0,正常显示
OLED_WR_Byte(0xAF,OLED_CMD); //开启显示
OLED_Clear();
}

更新显存

//更新显存到 LCD
void OLED_Refresh_Gram(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
OLED_WR_Byte (0xb0+i,OLED_CMD); //设置页地址（0~7）
OLED_WR_Byte (0x00,OLED_CMD); //设置显示位置—列低地址
OLED_WR_Byte (0x10,OLED_CMD); //设置显示位置—列高地址
for(n=0;n<128;n++)OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA);
}
}
OLED_

 void OLED_WR_Byte（u8 dat,u8 cmd）

void OLED_WR_Byte(u8 dat,u8 cmd)
{
DATAOUT(dat);
OLED_RS=cmd;
OLED_CS=0;
OLED_WR=0;
OLED_WR=1;
OLED_CS=1;
OLED_RS=1;
}

画点函数

void OLED_DrawPoint(u8 x,u8 y,u8 t)
{
u8 pos,bx,temp=0;
if(x>127||y>63)return;//超出范围了.
pos=7-y/8;
bx=y%8;
temp=1<<(7-bx);
if(t)OLED_GRAM[x][pos]|=temp;
else OLED_GRAM[x][pos]&=~temp;
}

字符显示函数

//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//mode:0,反白显示;1,正常显示
//size:选择字体 12/16/24
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode)
{
u8 temp,t,t1;
u8 y0=y;
u8 csize=(size/8+((size%8)?1:0))*(size/2);//得到字体一个字符对应点阵集所占的字节数
chr=chr-' ';//得到偏移后的值
for(t=0;t<csize;t++)
{
if(size==12)temp=asc2_1206[chr][t]; //调用 1206 字体
else if(size==16)temp=asc2_1608[chr][t]; //调用 1608 字体
else if(size==24)temp=asc2_2412[chr][t]; //调用 2412 字体
else return; //没有的字库
for(t1=0;t1<8;t1++)
{
if(temp&0x80)OLED_DrawPoint(x,y,mode);
else OLED_DrawPoint(x,y,!mode);
temp<<=1;
y++;
if((y-y0)==size)
{
y=y0; x++;
ALIENTEK MiniSTM32 V3.0 开发板教程
221
STM32 不完全手册 （库函数版）
break;
}
}
}
}

主函数

int main(void)
ALIENTEK MiniSTM32 V3.0 开发板教程
222
STM32 不完全手册 （库函数版）
{
u8 t=0;
delay_init(72); //延时初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
LED_Init();
OLED_Init(); //初始化 OLED
OLED_ShowString(0,0,"ALIENTEK",24);
OLED_ShowString(0,24, "0.96' OLED TEST",16);
OLED_ShowString(0,40,"ATOM 2014/3/7",12);
OLED_ShowString(0,52,"ASCII:",12);
OLED_ShowString(64,52,"CODE:",12);
OLED_Refresh_Gram();//更新显示到 OLED
t=' ';
while(1)
{
OLED_ShowChar(36,52,t,12,1);//显示 ASCII 字符
OLED_ShowNum(94,52,t,3,12); //显示 ASCII 字符的码值
OLED_Refresh_Gram();//更新显示到 OLED
t++;
if(t>'~')t=' ';
delay_ms(500);
LED0=!LED0;
}
}
