静态路由实现路由负载分担

组网图形

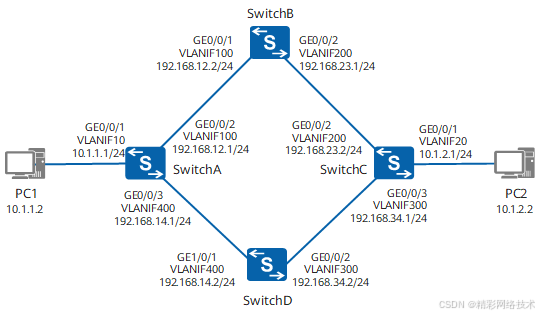

图1 配置静态路由实现路由负载分担组网图

静态路由简介

静态路由是一种需要管理员手工配置的特殊路由。静态路由比动态路由使用更少的带宽，并且不占用CPU资源来计算和更新路由。但是当网络发生故障或者拓扑发生变化后，静态路由不会自动更新，必须手动重新配置。静态路由有5个主要的参数：目的地址和掩码、出接口和下一跳、优先级。

使用静态路由的好处是配置简单、可控性高，当网络结构比较简单时，只需配置静态路由就可以使网络正常工作。在复杂网络环境中，还可以通过配置静态路由改进网络的性能，并且可以为重要的应用保证带宽。

配置注意事项

• 一般情况下两个设备之间的通信是双向的，因此路由也必须是双向的，在本端配置完静态路由以后，请不要忘记在对端设备上配置回程路由。
• 在企业网络双出口的场景中，通过配置两条等价的静态路由可以实现负载分担，流量可以均衡的分配到两条不同的链路上；通过配置两条不等价的静态路由可以实现主备份，当主用链路故障的时候流量切换到备用链路上。

组网需求

如图1所示，PC1和PC2通过4台Switch相连，从拓扑图中可以看出，数据从PC1到PC2有两条路径可以到达，分别是PC1-SwitchA-SwitchB-SwitchC-PC2和PC1-SwitchA-SwitchD-SwitchC-PC2，为了有效利用链路，要求从PC1到PC2的数据流平均分配到两条链路上，而且当一条链路故障之后数据流自动切换到另一条链路上去。

请确保该场景下互联接口的STP处于未使能状态。因为在使能STP的环形网络中，如果用交换机的VLANIF接口构建三层网络，会导致某个端口被阻塞，从而导致三层业务不能正常运行。

配置思路

采用如下的思路配置静态路由实现路由负载分担：

1. 创建VLAN并配置各接口所属VLAN，配置各VLANIF接口的IP地址。
2. 配置数据流来回两个方向的静态路由。
3. 在各主机上配置IP地址和默认网关。

操作步骤

1. 配置各接口所属VLAN

# 配置SwitchA。SwitchB、SwitchC和SwitchD的配置与SwitchA类似。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 10 100 400

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port link-type access

[SwitchA-GigabitEthernet0/0/1] port default vlan 10

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] port link-type trunk

[SwitchA-GigabitEthernet0/0/2] port trunk allow-pass vlan 100

[SwitchA-GigabitEthernet0/0/2] quit

[SwitchA] interface gigabitethernet 0/0/3
