不同网段通过静态路由实现互通

组网图形

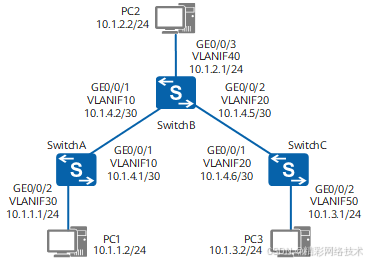

图1 配置不同网段通过静态路由实现互通组网图

静态路由简介

静态路由是一种需要管理员手工配置的特殊路由。静态路由比动态路由使用更少的带宽，并且不占用CPU资源来计算和分析路由更新。但是当网络发生故障或者拓扑发生变化后，静态路由不会自动更新，必须手动重新配置。静态路由有5个主要的参数：目的地址和掩码、出接口和下一跳、优先级。

使用静态路由的好处是配置简单、可控性高，当网络结构比较简单时，只需配置静态路由就可以使网络正常工作。在复杂网络环境中，还可以通过配置静态路由改进网络的性能，并且可以为重要的应用保证带宽。

配置注意事项

• 一般情况下两个设备之间的通信是双向的，因此路由也必须是双向的，在本端配置完静态路由以后，请不要忘记在对端设备上配置回程路由。
• 在企业网络双出口的场景中，通过配置两条等价的静态路由可以实现负载分担，流量可以均衡的分配到两条不同的链路上；通过配置两条不等价的静态路由可以实现主备份，当主用链路故障的时候流量切换到备用链路上。

组网需求

如图1所示，属于不同网段的主机通过几台Switch相连，要求不配置动态路由协议，使不同网段的任意两台主机之间能够互通。

配置思路

采用如下的思路配置不同网段通过静态路由实现互通：

1. 创建VLAN并配置各接口所属VLAN，配置各VLANIF接口的IP地址，实现相邻设备网络互通。
2. 在各主机上配置IP缺省网关，在各台Switch上配置IPv4静态路由或者静态缺省路由，实现不配置动态路由协议，使不同网段的任意两台主机之间能够互通。

操作步骤

1. 配置各接口所属VLAN

# 配置SwitchA。SwitchB和SwitchC的配置与SwitchA类似。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 10 30

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port link-type trunk

[SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan 10

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] port link-type access

[SwitchA-GigabitEthernet0/0/2] port default vlan 30

[SwitchA-GigabitEthernet0/0/2] quit
