配置MSTP功能示例

最新推荐文章于 2025-10-05 21:37:35 发布

原创

最新推荐文章于 2025-10-05 21:37:35 发布 · 925 阅读

20 ·

CC 4.0 BY-SA版权

文章标签：

#网络 #网络工程师 #HCIA #HCIP #智能路由器

组网图形

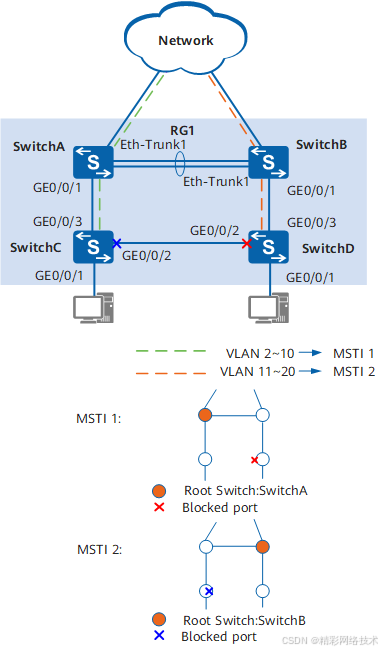

图1 配置MSTP功能组网图

MSTP简介

以太网交换网络中为了进行链路备份，提高网络可靠性，通常会使用冗余链路。但是使用冗余链路会在交换网络上产生环路，引发广播风暴以及MAC地址表不稳定等故障现象，从而导致用户通信质量较差，甚至通信中断。为解决交换网络中的环路问题，提出了生成树协议STP（Spanning Tree Protocol）。STP（Spanning Tree Protocol）是用来解决网络中环路问题的协议。运行该协议的设备通过彼此交互信息而发现网络中的环路，并适当对某些端口进行阻塞以消除环路。

与众多协议的发展过程一样，生成树协议也是随着网络的发展而不断更新的，从最初的IEEE 802.1D中定义的STP到IEEE 802.1w中定义的快速生成树协议RSTP（Rapid Spanning Tree Protocol），再到最新的IEEE 802.1s中定义的多生成树协议MSTP（Multiple Spanning Tree Protocol）。

生成树协议中，MSTP兼容RSTP、STP，RSTP兼容STP。三种生成树协议的比较如表1所示。

表1 三种生成树协议的比较
生成树协议	特点	应用场景
STP	形成一棵无环路的树，解决广播风暴并实现冗余备份。收敛速度较慢。	无需区分用户或业务流量，所有VLAN共享一棵生成树。
RSTP	形成一棵无环路的树，解决广播风暴并实现冗余备份。收敛速度快。	无需区分用户或业务流量，所有VLAN共享一棵生成树。
MSTP	形成多棵无环路的树，解决广播风暴并实现冗余备份。收敛速度快。多棵生成树在VLAN间实现负载均衡，不同VLAN的流量按照不同的路径转发。	需要区分用户或业务流量，并实现负载分担。不同的VLAN通过不同的生成树转发流量，每棵生成树之间相互独立。

配置注意事项

本举例适用于S系列交换机所有产品的所有版本（除S5751-L、S5731-L和S5731S-L外）。
与终端相连的端口不用参与MSTP计算，建议将其设置为边缘端口或去使能STP。
在MSTP模式下，实例0重新收敛之后会影响非0实例的收敛。

组网需求

在一个复杂的网络中，由于冗余备份的需要，网络规划者一般都倾向于在设备之间部署多条物理链路，其中一条作为主用链路，其他作为备份链路。这样就难免会形成环路，若网络中存在环路，可能会引起广播风暴和MAC表项被破坏。为此，可以在网络中部署MSTP协议预防环路。MSTP可阻塞二层网络中的冗余链路，将网络修剪成树状，达到消除环路的目的。

如图1所示，SwitchA、SwitchB、SwitchC和SwitchD都运行MSTP。为实现VLAN2～VLAN10和VLAN11～VLAN20的流量负载分担，MSTP引入了多实例。MSTP可设置VLAN映射表，把VLAN和生成树实例相关联。
