配置E-STP示例－跨域PW对接（Martini方式）

最新推荐文章于 2025-12-19 16:58:32 发布
原创 最新推荐文章于 2025-12-19 16:58:32 发布 · 852 阅读 · 28 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #网络工程师 #HCIP #HCIA

点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程

配置基于Martini方式跨域PW对接的E-STP时，域内和域间NPE上都需要配置业务VSI和管理VSI，管理PW上使能STP。

组网需求

图1是跨域PW对接（Martini方式）组网图。该组网的特点是：

  • UPE双归接入NPE，且域间存在冗余链路。
  • 两个域之间是H-VPLS对接。例如，UPE1、NPE1和NPE3组成H-VPLS基本组网，UPE1是NPE1的UPE peer。
  • NPE1和NPE3之间、NPE2和NPE4之间的业务PW是Spoke PW，不遵从水平分割原则。

该组网存在以下问题：

  • UPE收到双份对端UPE发送的流量。

可以使用以下方案解决上面的问题：

域内NPE和域间NPE之间配置管理PW，在管理PW上使能STP。通过配置STP优先级和COST值，使根桥为NPE3，备份根桥为NPE4，NPE2的域间管理PW被阻塞。管理VSI联动堵塞业务VSI。从CE1发送过来的流量经UPE1-NPE1-NPE3-UPE2到达CE2，不会出现双份流量或环路。

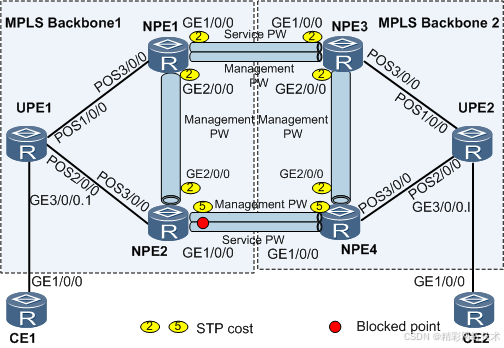

图1 配置E-STP示例－跨域PW对接（Martini方式）组网图

设备

接口IP

设备

接口IP

UPE1

POS1/0/0：192.168.1.1/24

UPE2

POS1/0/0：172.18.1.2/24

POS2/0/0：192.168.2.1/24

POS2/0/0：172.18.2.2/24

GE3/0/0.1：--

GE3/0/0.1：--

Loopback1：1.1.1.1/32

Loopback1：6.6.6.6/32

NPE1

POS2/0/0：172.16.1.1/24

NPE2

POS2/0/0：172.16.1.2/24

POS3/0/0：192.168.1.2/24

POS3/0/0：192.168.2.2/24

Loopback1：2.2.2.2/32

Loopback1：3.3.3.3/32

NPE3

POS2/0/0：172.17.1.1/24

NPE4

POS2/0/0：172.17.1.2/24

POS3/0/0：172.18.1.1/24

POS3/0/0：172.18.2.1/24

Loopback1：4.4.4.4/32

Loopback1：5.5.5.5/32

CE1

GE1/0/0：--

CE2

GE1/0/0：--
配置思路

采用如下的思路配置E-STP示例－跨域PW对接（Martini方式）的基本功能：

在骨干网上运行IGP协议，使同一个AS域内的各设备能互通。

在骨干网上配置MPLS基本能力，包括：

    • 同一AS域内的UPE与两台NPE之间建立动态LSP隧道。
    • 同一AS域内两台NPE之间建立动态LSP隧道。

如果UPE与NPE或NPE之间非直连，需要建立LDP远程会话。

在同一个AS的UPE与NPE之间建立VPLS连接。包括：

    • 同一AS域内的UPE与两台NPE上创建业务VSI，负责用户业务报文的交换。
    • 同一AS域内两台NPE上创建管理VSI，负责通过管理PW传递STP报文。
    • 域间的NPE上创建管理VSI和业务VSI，管理PW传递STP报文，业务PW透传用户业务报文。同时，业务VSI跟踪管理VSI的状态。

配置STP，包括在域内和域间的管理PW上启用STP。

通过STP的优先级和开销配置，确保NPE3为根桥，NPE4为备份根桥，阻断NPE2和NPE4之间的PW。

数据准备

为完成此配置例，需准备如下的数据：

配置OSPF所需数据

（远端）对等体的IP地址

UPE和NPE的MPLS LSR-ID

VSI ID

STP优先级和开销值

操作步骤
  1. 配置骨干网接口IP地址（略）
  2. 配置骨干网的IGP

在MPLS骨干网上配置IGP协议，实现骨干网UPE和NPE的互通。本例中采用OSPF，具体配置过程略。

  1. 使能MPLS，配置LDP LSP

在MPLS骨干网上配置MPLS基本能力。同一AS域内的UPE与NPE之间建立动态LDP LSP。

完成此步骤，同一AS域内的UPE与NPE之间存在LSP隧道。

  1. 在UPE和NPE上使能MPLS L2VPN

# 配置UPE1。

[UPE1] mpls l2vpn

# 配置NPE1。

[NPE1] mpls l2vpn

# 配置NPE2。

[NPE2] mpls l2vpn

UPE2、NPE3和NPE4的配置相同，此处略。

  1. 配置VPLS

在四台NPE上配置管理VSI。包括域内NPE之间的管理PW和域间NPE之间的管理PW。

# 配置NPE1。

[NPE1] vsi m1 static

[NPE1-vsi-m1] pwsignal ldp

[NPE1-vsi-m1-ldp] vsi-id 10

[NPE1-vsi-m1-ldp] peer 3.3.3.3

[NPE1-vsi-m1-ldp] peer 4.4.4.4

[NPE1-vsi-m1-ldp] quit

[NPE1-vsi-m1] admin-vsi

[NPE1-vsi-m1] quit

# 配置NPE2。

[NPE2] vsi m1 static

[NPE2-vsi-m1] pwsignal ldp

[NPE2-vsi-m1-ldp] vsi-id 10

[NPE2-vsi-m1-ldp] peer 2.2.2.2

[NPE2-vsi-m1-ldp] peer 5.5.5.5

[NPE2-vsi-m1-ldp] quit

[NPE2-vsi-m1] admin-vsi

[NPE2-vsi-m1] quit

# 配置NPE3。

[NPE3] vsi m1 static

[NPE3-vsi-m1] pwsignal ldp

[NPE3-vsi-m1-ldp] vsi-id 10

[NPE3-vsi-m1-ldp] peer 2.2.2.2

[NPE3-vsi-m1-ldp] peer 5.5.5.5

[NPE3-vsi-m1-ldp] quit

[NPE3-vsi-m1] admin-vsi

[NPE3-vsi-m1] quit

# 配置NPE4。

[NPE4] vsi m1 static

[NPE4-vsi-m1] pwsignal ldp

[NPE4-vsi-m1-ldp] vsi-id 10

[NPE4-vsi-m1-ldp] peer 3.3.3.3

[NPE4-vsi-m1-ldp] peer 4.4.4.4

[NPE4-vsi-m1-ldp] quit

[NPE4-vsi-m1] admin-vsi

[NPE4-vsi-m1] quit

在UPE上配置业务VSI，并将VSI与接口绑定。在NPE上，与域内UPE配置HVPLS组网，与域间NPE配置普通对等体。在NPE上，将业务VSI与管理VSI绑定

# 配置UPE1。

[UPE1] vsi s1 static

[UPE1-vsi-s1] pwsignal ldp

[UPE1-vsi-s1-ldp] vsi-id 100

[UPE1-vsi-s1-ldp] peer 2.2.2.2

[UPE1-vsi-s1-ldp] peer 3.3.3.3

[UPE1-vsi-s1-ldp] quit

[UPE1-vsi-s1] quit

[UPE1] interface gigabitethernet 3/0/0.1

[UPE1-GigabitEthernet3/0/0.1] shutdown

[UPE1-GigabitEthernet3/0/0.1] vlan-type dot1q 10

[UPE1-GigabitEthernet3/0/0.1] l2 binding vsi s1

[UPE1-GigabitEthernet3/0/0.1] undo shutdown

[UPE1-GigabitEthernet3/0/0.1] quit

# 配置NPE1。

[NPE1] vsi s1 static

[NPE1-vsi-s1] pwsignal ldp

[NPE1-vsi-s1-ldp] vsi-id 100

[NPE1-vsi-s1-ldp] peer 1.1.1.1 upe

[NPE1-vsi-s1-ldp] peer 4.4.4.4

[NPE1-vsi-s1-ldp] quit

[NPE1-vsi-s1] track admin-vsi m1

[NPE1-vsi-s1] quit

# 配置NPE2。

[NPE2] vsi s1 static

[NPE2-vsi-s1] pwsignal ldp

[NPE2-vsi-s1-ldp] vsi-id 100

[NPE2-vsi-s1-ldp] peer 1.1.1.1 upe

[NPE2-vsi-s1-ldp] peer 5.5.5.5

[NPE2-vsi-s1-ldp] quit

[NPE2-vsi-s1] track admin-vsi m1

[NPE2-vsi-s1] quit

# 配置UPE2。

[UPE2] vsi s1 static

[UPE2-vsi-s1] pwsignal ldp

[UPE2-vsi-s1-ldp] vsi-id 100

[UPE2-vsi-s1-ldp] peer 4.4.4.4

[UPE2-vsi-s1-ldp] peer 5.5.5.5

[UPE2-vsi-s1-ldp] quit

[UPE2-vsi-s1] quit

[UPE2] interface gigabitethernet 3/0/0.1

[UPE2-GigabitEthernet3/0/0.1] shutdown

[UPE2-GigabitEthernet3/0/0.1] vlan-type dot1q 10

[UPE2-GigabitEthernet3/0/0.1] l2 binding vsi s1

[UPE2-GigabitEthernet3/0/0.1] undo shutdown

[UPE2-GigabitEthernet3/0/0.1] quit

# 配置NPE3。

[NPE3] vsi s1 static

[NPE3-vsi-s1] pwsignal ldp

[NPE3-vsi-s1-ldp] vsi-id 10

[NPE3-vsi-s1-ldp] peer 6.6.6.6 upe
