配置基于跨域OptionA方式Martini VPLS的E-STP时，域内配置业务VSI，域间采用三层子接口方式接入VSI。域内两台ASBR上配置管理VSI，在管理PW上使能STP。域间在三层主接口上使能STP。

组网需求

图1是跨域OptionA（Martini方式）组网。该组网的特点是：

  • PE双归接入ASBR，且域间存在冗余链路。
  • PE和ASBR间配置Martini方式VPLS，且ASBR将域间对端ASBR看作自己的CE。

该组网存在以下问题：

  • PE收到双份对端PE发送的流量。
  • ASBR1、ASBR3、ASBR4和ASBR2之间可能存在数据环路。

可以使用以下方案解决上面的问题：

域内ASBR之间配置管理PW，在管理PW和域间三层主接口上使能STP。通过配置STP优先级和COST值，使根桥为ASBR3，备份根桥为ASBR4，ASBR2的域间端口被阻塞。域间端口联动堵塞三层子接口绑定的VPLS业务。从CE1过来的流量经PE1-ASBR1-ASBR3-PE2到达CE2，不会出现双份流量或环路。

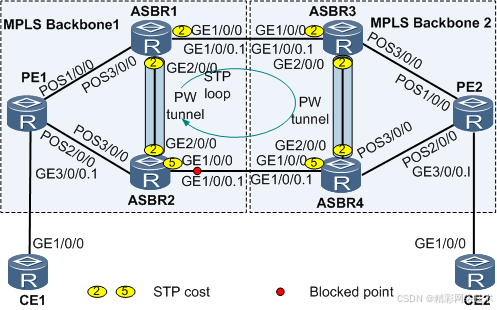

图1 配置E-STP示例－跨域OptionA（Martini方式）组网图

设备

接口

IP地址

设备

接口

IP地址

PE1

POS1/0/0

192.168.1.1/24

PE2

POS1/0/0

172.18.1.2/24

POS2/0/0

192.168.2.1/24

POS2/0/0

172.18.2.2/24

Loopback1

1.1.1.1/32

Loopback1

6.6.6.6/32

ASBR1

GE1/0/0

--

ASBR2

GE1/0/0

--

GE2/0/0

172.16.1.1/24

GE2/0/0

172.16.1.2/24

POS3/0/0

192.168.1.2/24

POS3/0/0

192.168.2.2/24

Loopback1

2.2.2.2/32

Loopback1

3.3.3.3/32

ASBR3

GE1/0/0

--

ASBR4

GE1/0/0

--

GE2/0/0

172.17.1.1/24

GE2/0/0

172.17.1.1/24

POS3/0/0

172.18.1.1/24

POS3/0/0

172.18.2.1/24

Loopback1

4.4.4.4/32

Loopback1

5.5.5.5/32

CE1

GE1/0/0

10.1.1.1/24

CE2

GE1/0/0

10.1.1.2/24
配置思路

采用如下的思路配置E-STP示例－跨域OptionA（Martini方式）的基本功能：

在骨干网上运行IGP协议，使同一个域内的各设备能互通。

在骨干网上配置MPLS基本能力。包括：

    • 同一AS域内的PE与两台ASBR之间建立动态LSP隧道。
    • 同一AS域内两台ASBR之间建立动态LSP隧道。

如果PE与ASBR或ASBR之间非直连，需要建立LDP远程会话。

在同一个AS的PE与ASBR之间建立VPLS连接。包括：

    • 同一AS域内的PE与两台ASBR上创建业务VSI，负责用户业务报文的交换。
    • 同一AS域内两台ASBR上创建管理VSI，负责通过管理PW上传递STP报文。

配置STP，包括：

    • 在ASBR的管理PW上，启用STP。
    • 在域间的物理链路上，启用STP。

通过优先级配置，确保ASBR3为根桥，ASBR4为备份根桥。

数据准备

为完成此配置例，需准备如下的数据：

配置OSPF协议所需数据。

（远端）对等体的IP地址。

PE和ASBR的MPLS LSR-ID。

VSI ID。

操作步骤
  1. 配置骨干网接口IP地址（略）
  2. 配置骨干网的IGP。本举例使用OSPF协议。
  3. 使能MPLS，配置LDP LSP

在MPLS骨干网上配置MPLS基本能力。同一AS域内的PE与ASBR之间建立动态LDP LSP。

以ASBR1为例：

<ASBR1> display mpls ldp session

 LDP Session(s) in Public Network

 Codes: LAM(Label Advertisement Mode), SsnAge Unit(DDDD:HH:MM)

 A '*' before a session means the session is being deleted.

 ------------------------------------------------------------------------------

 PeerID             Status      LAM  SsnRole  SsnAge      KASent/Rcv

 ------------------------------------------------------------------------------

 1.1.1.1:0          Operational DU   Active   000:16:33   3968/3966

 3.3.3.3:0          Operational DU   Passive  000:16:24   3935/3936

 ------------------------------------------------------------------------------

 TOTAL: 2 session(s) Found.

  1. 在PE和ASBR上使能MPLS L2VPN

# 配置PE1。

[PE1] mpls l2vpn

# 配置ASBR1。

[ASBR1] mpls l2vpn

# 配置ASBR2。

[ASBR2] mpls l2vpn

PE2、ASBR3和ASBR4的配置相同，此处略。

  1. 配置VPLS

在四台NPE上配置管理VSI。需在ASBR1和ASBR2、ASBR3和ASBR4之间建立对等体关系。

# 配置ASBR1。

[ASBR1] vsi m1 static

[ASBR1-vsi-m1] pwsignal ldp

[ASBR1-vsi-m1-ldp] vsi-id 100

[ASBR1-vsi-m1-ldp] peer 3.3.3.3

[ASBR1-vsi-m1-ldp] quit

[ASBR1-vsi-m1] admin-vsi

[ASBR1-vsi-m1] quit

# 配置ASBR2。

[ASBR2] vsi m1 static

[ASBR2-vsi-m1] pwsignal ldp

[ASBR2-vsi-m1-ldp] vsi-id 100

[ASBR2-vsi-m1-ldp] peer 2.2.2.2

[ASBR2-vsi-m1-ldp] quit

[ASBR2-vsi-m1] admin-vsi

[ASBR2-vsi-m1] quit

# 配置ASBR3。

[ASBR3] vsi m1 static

[ASBR3-vsi-m1] pwsignal ldp

[ASBR3-vsi-m1-ldp] vsi-id 100

[ASBR3-vsi-m1-ldp] peer 5.5.5.5

[ASBR3-vsi-m1-ldp] quit

[ASBR3-vsi-m1] admin-vsi

[ASBR3-vsi-m1] quit

# 配置ASBR4。

[ASBR4] vsi m1 static

[ASBR4-vsi-m1] pwsignal ldp

[ASBR4-vsi-m1-ldp] vsi-id 100

[ASBR4-vsi-m1-ldp] peer 4.4.4.4

[ASBR4-vsi-m1-ldp] quit

[ASBR4-vsi-m1] admin-vsi

[ASBR1-vsi-m1] quit

在PE和ASBR上配置业务VSI，并将VSI与接口绑定。

# 配置PE1。

[PE1] vsi s1 static

[PE1-vsi-s1] pwsignal ldp

[PE1-vsi-s1-ldp] vsi-id 10

[PE1-vsi-s1-ldp] peer 2.2.2.2

[PE1-vsi-s1-ldp] peer 3.3.3.3

[PE1-vsi-s1-ldp] quit

[PE1-vsi-s1] quit

[PE1] interface gigabitethernet 3/0/0

[PE1-GigabitEthernet3/0/0] undo shutdown

[PE1-GigabitEthernet3/0/0] quit

[PE1] interface gigabitethernet 3/0/0.1

[PE1-GigabitEthernet3/0/0.1] shutdown

[PE1-GigabitEthernet3/0/0.1] vlan-type dot1q 10

[PE1-GigabitEthernet3/0/0.1] l2 binding vsi s1

[PE1-GigabitEthernet3/0/0.1] undo shutdown

[PE1-GigabitEthernet3/0/0.1] quit

# 配置ASBR1。

[ASBR1] vsi s1 static

[ASBR1-vsi-s1] pwsignal ldp

[ASBR1-vsi-s1-ldp] vsi-id 10

[ASBR1-vsi-s1-ldp] peer 1.1.1.1

[ASBR1-vsi-s1-ldp] quit

[ASBR1-vsi-s1] quit

[ASBR1] interface gigabitethernet 1/0/0

[ASBR1-GigabitEthernet1/0/0] undo shutdown

[ASBR1-GigabitEthernet1/0/0] quit

[ASBR1] interface gigabitethernet 1/0/0.1

[ASBR1-GigabitEthernet1/0/0.1] shutdown

[ASBR1-GigabitEthernet1/0/0.1] vlan-type dot1q 10

[ASBR1-GigabitEthernet1/0/0.1] l2 binding vsi s1

[ASBR1-GigabitEthernet1/0/0.1] undo shutdown

[ASBR1-GigabitEthernet1/0/0.1] quit

# 配置ASBR2。

[ASBR2] vsi s1 static

[ASBR2-vsi-s1] pwsignal ldp
