BGP路由反射器配置
6.1 问题
如图配置IP地址和OSPF
AS 234 使用联盟和路由反射，解决路由传递问题
AS 100 和 AS 234 配置 EBGP 邻居
AS 500 和 AS 234 配置稳定 EBGP 邻居
确保 Loopback10和Loopback50互通
6.2 方案

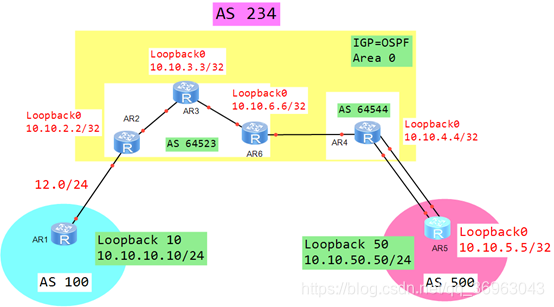

使用eNSP搭建实验环境，如图-6所示。

在这里插入图片描述
图-6

6.3 步骤
实现此案例需要按照如下步骤进行。

1）配置网络设备- R1

<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname R1
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address  192.168.12.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]interface LoopBack  10
[R1-LoopBack10]ip address 10.10.10.10 24
[R1-LoopBack10]quit
[R1]bgp 100
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 192.168.12.2 as-number  234
[R1-bgp]network 10.10.10.0 255.255.255.0
[R1-bgp]quit

2）配置网络设备R2

<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname R2
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip address  192.168.23.2 24
[R2-GigabitEthernet0/0/0]quit
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip address  192.168.12.2 24
[R2-GigabitEthernet0/0/1]quit
[R2]interface LoopBack   0
[R2-LoopBack0]ip address 10.10.2.2 32
[R2-LoopBack0]quit
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area  0
[R2-ospf-1-area-0.0.0.0]network  10.10.2.2  0.0.0.0
[R2-ospf-1-area-0.0.0.0]network  192.168.23.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]quit
[R2]bgp 64523
[R2
