配置IS-IS的负载分担示例

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课
点击学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战课程、华三、锐捷、WLAN、IPv6等全套视频课程

举例说明通过IS-IS协议实现路由负载分担的配置方法。

组网需求

如图1所示：

RouterA、RouterB、RouterC和RouterD之间通过IS-IS协议达到IP网络互连的目的。

RouterA、RouterB、RouterC和RouterD同属于区域10，都是Level-2路由器。

要求配置负载分担，使得RouterA的流量，可以分别通过路由器RouterB和RouterC发送到路由器RouterD。

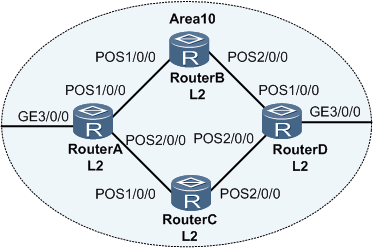

图1 配置IS-IS的负载分担组网图

Device	Interface	IP Address	Device	Interface	IP Address
RouterA	GE 3/0/0	172.16.1.1/24	RouterC	POS 1/0/0	10.1.2.2/24
RouterA	POS 1/0/0	10.1.1.1/24	RouterC	POS 2/0/0	192.168.1.1/24
RouterA	POS 2/0/0	10.1.2.1/24	RouterD	GE 3/0/0	172.17.1.1/24
RouterB	POS 1/0/0	10.1.1.2/24	RouterD	POS 1/0/0	192.168.0.2/24
RouterB	POS 2/0/0	192.168.0.1/24	RouterD	POS 2/0/0	192.168.1.2/24

配置思路

采用如下的思路配置IS-IS的负载分担：

在各路由器上使能IS-IS基本功能，实现互连。

取消负载分担，查看路由表信息。

在RouterA上配置负载分担功能，查看路由表信息。

（可选）在RouterA上配置等价路由优先级。

数据准备

为完成此配置例，需准备如下的数据：

四台路由器的级别和所属区域地址。

RouterA上负载分担数目为1。

RouterC的等价路由优先级权值为1。

操作步骤

1. 配置各接口的IP地址（略）
2. 配置IS-IS的基本功能

IS-IS基本功能的配置，请参见配置IS-IS基本功能示例。

1. 在RouterA上取消负载分担

[RouterA] isis 1

[RouterA-isis-1] maximum load-balancing 1

[RouterA-isis-1] quit

# 查看RouterA的路由表。

[RouterA] display isis route

                         Route information for ISIS(1)

                         -----------------------------

                        ISIS(1) Level-2 Forwarding Table

                        --------------------------------

 IPV4 Destination    IntCost   ExtCost ExitInterface   NextHop          Flags

---------------------------------------------------------------------------

 192.168.1.0/24      20        NULL    P2/0/0          10.1.2.2       A/-/L/-

 10.1.1.0/24         10        NULL    P1/0/0          Direct         D/-/L/-

 172.16.1.0/24       10        NULL    GE3/0/0         Direct         D/-/L/-

 172.17.1.0/24       30        NULL    P1/0/0          10.1.1.2       A/-/L/-

 10.1.2.0/24         10        NULL    P2/0/0          Direct         D/-/L/-

 192.168.0.0/24      20        NULL    P1/0/0          10.1.1.2       A/-/L/-

     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,

                               U-Up/Down Bit Set

从路由表中可以看出，当配置负载分担最大等价路由条数为1后，到达目标网段172.17.1.0的下一跳为10.1.1.2，这是由于RouterB的System ID较小，所以IS-IS优先选择下一跳为10.1.1.2为唯一最优路由。

1. 在RouterA上恢复负载分担路由的缺省数量

[RouterA] isis 1

[RouterA-isis-1] undo maximum load-balancing

[RouterA-isis-1] quit

# 查看RouterA的路由表。

[RouterA] display isis route

                         Route information for ISIS(1)

                         -----------------------------

                        ISIS(1) Level-2 Forwarding Table

                        --------------------------------

 IPV4 Destination    IntCost   ExtCost ExitInterface   NextHop          Flags

---------------------------------------------------------------------------

 192.168.1.0/24      20        NULL    P2/0/0          10.1.2.2       A/-/L/-

 10.1.1.0/24         10        NULL    P1/0/0          Direct         D/-/L/-

 172.16.1.0/24       10        NULL    GE3/0/0         Direct         D/-/L/-

 172.17.1.0/24       30        NULL    P1/0/0          10.1.1.2       A/-/L/-

                                       P2/0/0          10.1.2.2

 10.1.2.0/24         10        NULL    P2/0/0          Direct         D/-/L/-

 192.168.0.0/24      20        NULL    P1/0/0          10.1.1.2       A/-/L/-

     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,

                               U-Up/Down Bit Set

从路由表可以看出，当取消负载分担设置即恢复缺省配置后，RouterA的两个下一跳10.1.1.2（RouterB）和10.1.2.2（RouterC）均成为有效路由。

1. （可选）在RouterA上配置等价路由优先级

如果不希望RouterB和RouterC形成负载分担，可以配置等价路由优先级，指定下一跳。

[RouterA] isis

[RouterA-isis-1] nexthop 10.1.2.2 weight 1

[RouterA-isis-1] quit

1. 验证配置结果

# 查看RouterA的路由表。

[RouterA] display isis route

                         Route information for ISIS(1)

                         -----------------------------

                        ISIS(1) Level-2 Forwarding Table

                        --------------------------------

 IPV4 Destination    IntCost   ExtCost ExitInterface   NextHop          Flags

---------------------------------------------------------------------------

 192.168.1.0/24      20        NULL    P2/0/0          10.1.2.2       A/-/L/-

 10.1.1.0/24         10        NULL    P1/0/0          Direct         D/-/L/-

 172.16.1.0/24       10        NULL    GE3/0/0         Direct         D/-/L/-

 172.17.1.0/24       30        NULL    P1/0/0          10.1.2.2       A/-/L/-

 10.1.2.0/24         10        NULL    P2/0/0          Direct         D/-/L/-

 192.168.0.0/24      20        NULL    P1/0/0          10.1.1.2       A/-/L/-

     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,

                               U-Up/Down Bit Set

从路由表中可以看出，当配置等价路由的优先级后，由于下一跳为10.1.2.2（RouterC）的优先级（权值为1）高于下一跳为10.1.1.2（RouterB）的优先级，所以IS-IS优先选择下一跳为10.1.2.2为唯一最优路由。

配置文件

RouterA的配置文件

#

 sysname RouterA

#

isis 1

 is-level level-2

 network-entity 10.0000.0000.0001.00

 nexthop 10.1.2.2 weight 1

#

interface GigabitEthernet3/0/0

 ip address 172.16.1.1 255.255.255.0

 isis enable 1

#

interface Pos1/0/0

 link-protocol ppp

 ip address 10.1.1.1 255.255.255.0

 isis enable 1

#

interface Pos2/0/0

 link-protocol ppp

 ip address 10.1.2.1 255.255.255.0

 isis enable 1

#

return

RouterB的配置文件

#

 sysname RouterB

#

isis 1

 is-level level-2

 network-entity 10.0000.0000.0002.00

#

interface Pos1/0/0

 link-protocol ppp

 ip address 10.1.1.2 255.255.255.0

 isis enable 1

#

interface Pos2/0/0

 link-protocol ppp

 ip address 192.168.0.1 255.255.255.0

 isis enable 1

#

return

RouterC的配置文件

#

 sysname RouterC

#

isis 1

 is-level level-2

 network-entity 10.0000.0000.0003.00

#

interface Pos1/0/0

 link-protocol ppp

 ip address 10.1.2.2 255.255.255.0

 isis enable 1

#

interface Pos2/0/0

 link-protocol ppp

 ip address 192.168.1.1 255.255.255.0

 isis enable 1

#

return

RouterD的配置文件

#

 sysname RouterD

#

isis 1

 is-level level-2

 network-entity 10.0000.0000.0004.00

#

interface GigabitEthernet3/0/0

 ip address 172.17.1.1 255.255.255.0

 isis enable 1

#

interface Pos1/0/0

 link-protocol ppp

 ip address 192.168.0.2 255.255.255.0

 isis enable 1

#

interface Pos2/0/0

 link-protocol ppp

 ip address 192.168.1.2 255.255.255.0

 isis enable 1

#

return
