H3c hcl模拟器 Mpls vpn ipv4/ipv6双栈实验
遇到一个问题,请求各方支援
IPv4 的网络已经通了,IPv6的网络,两个核心交换机直接已经ping通,但是用下面的PC5,PC6就不能ping通对方,也不能ping通对方交换机,也不能ping通自己端的路由接口。

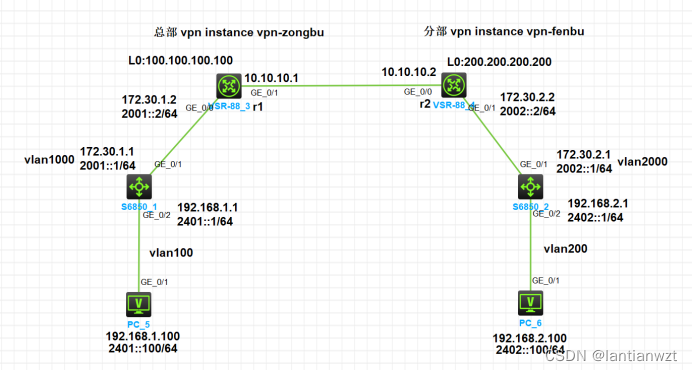

请大佬解惑。拓扑图和配置在下边。

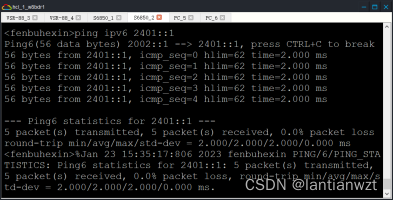

核心交换相互可以ping通
路由器msr_88_3的配置
sysname r1
#
ip vpn-instance vpn-zongbu
vpn-target 1:20 import-extcommunity
vpn-target 1:20 export-extcommunity
#
address-family ipv4
route-distinguisher 10:10
#
address-family ipv6
route-distinguisher 20:20
#
router id 100.100.100.100
#
isis 1
is-level level-2
cost-style wide
is-name zongbu
network-entity 49.0000.0000.0000.0001.00
#
mpls lsr-id 100.100.100.100
#
ip unreachables enable
ip ttl-expires enable
#
system-working-mode standard
xbar load-single
password-recovery enable
lpu-type f-series
#
vlan 1
#
mpls ldp
#
interface LoopBack0
ip address 100.100.100.100 255.255.255.255
isis enable 1
#
interface GigabitEthernet0/0/0
port link-mode route
combo enable copper
ip binding vpn-instance vpn-zongbu
ip address 172.30.1.2 255.255.255.0
ipv6 address 2001::2/64
#
interface GigabitEthernet0/0/1
port link-mode route
