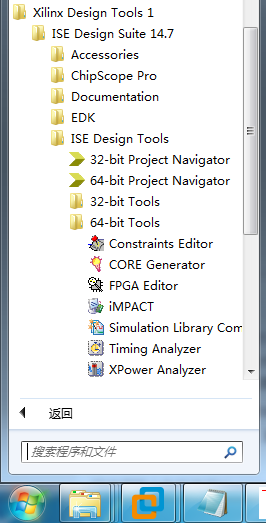

 1，打开菜单栏，Xilinx  Design Toos->ISE Design Suite 14.7->ISE Design Tools->64 bits Tolls->iMPACT。或者直接搜索IMPACT双击打开

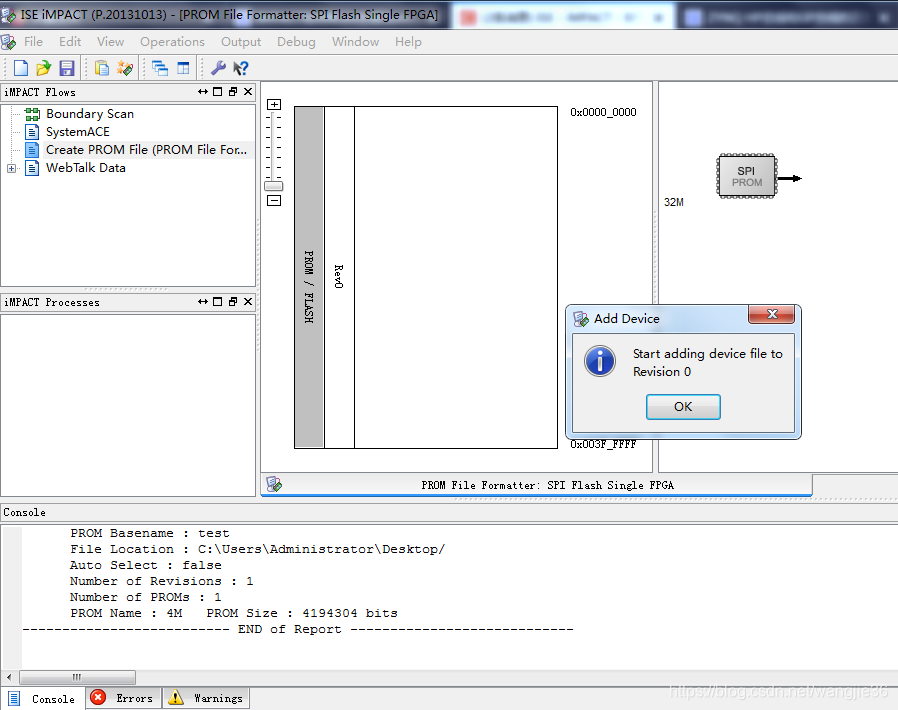

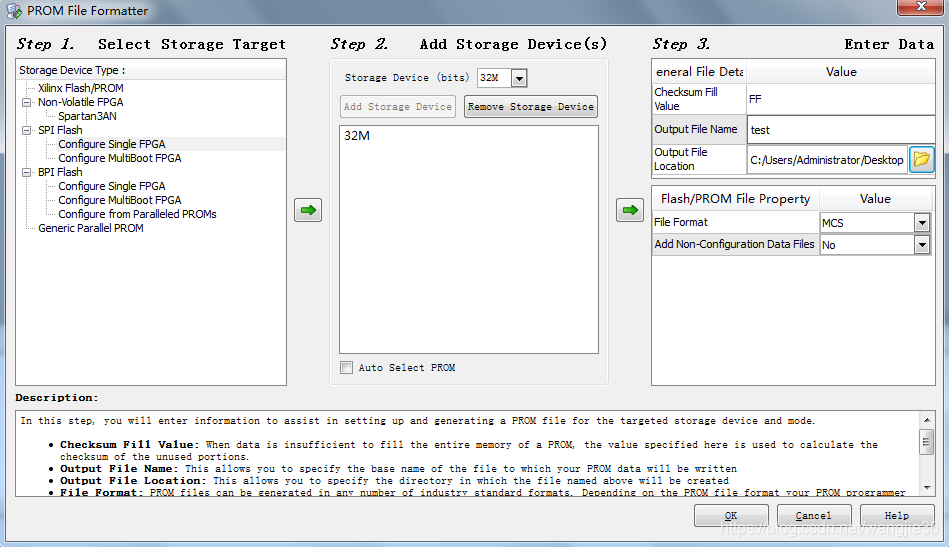

2，选择Creat PROM File(PROM File For...)，选择SPI Flash->Config Single FPGA(因为我的芯片只有一个FPGA芯片)。->选择"->"符号->Storage device(bits)=32M->add Storage Device。选择第二个绿色"->",->命令output File Name->Output file location->file format->OK。
