   Cadence电源端口的网路标号打开与隐藏网络标示

1,在绘制原理图时,在放置一些电源端口总是会发现GND端口没有显示网络标识;

     要是整个原理图工程只一个GND网络,此时GND的网络端口显示与不显示都是一样的。

    如果原理图中有很多个不同的GND网络时,GND端口没有显示出来将会不方便设计原理图,容易当成是同一个网络;

    如果我们区分那些是模拟地和数字地,就要把GND端口的网络显示出来,从而提高原理图的可读性。

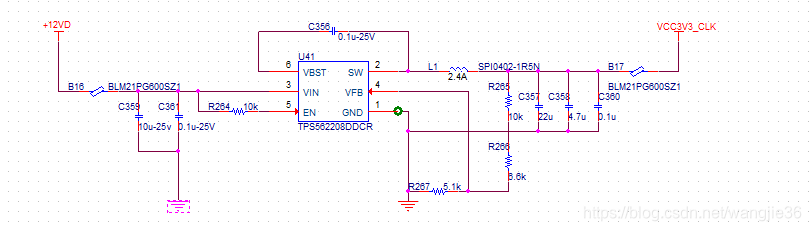

    如图所示就是软件默认隐藏网络标标示GND端口。

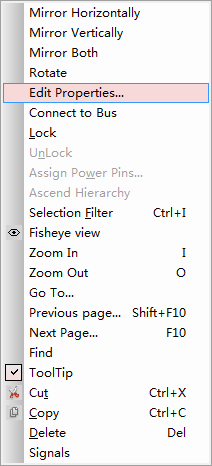

2,选中GND网络端口,右键点击Edit Properties。

3,找到name文本框,选中GND网络,右键点击Display。
