Cadence 设置交互式布局方法

最新推荐文章于 2025-05-18 09:56:10 发布
最新推荐文章于 2025-05-18 09:56:10 发布
阅读量3.2k 收藏 1
点赞数
CC 4.0 BY-SA版权
分类专栏： 驱动开发_硬件接口
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangjie36/article/details/107739613
本文介绍了如何在Cadence环境中设置交互式布局。首先通过FILE菜单打开以.dsn为扩展名的设计文件，接着进入Options下的Preferences设置，启用Intertool Communication功能，确保顺利进行工具间通信。

1，FILE ->open ->Design ->.dsn 开头的文件；然后选中这个要打开的.dsn文件

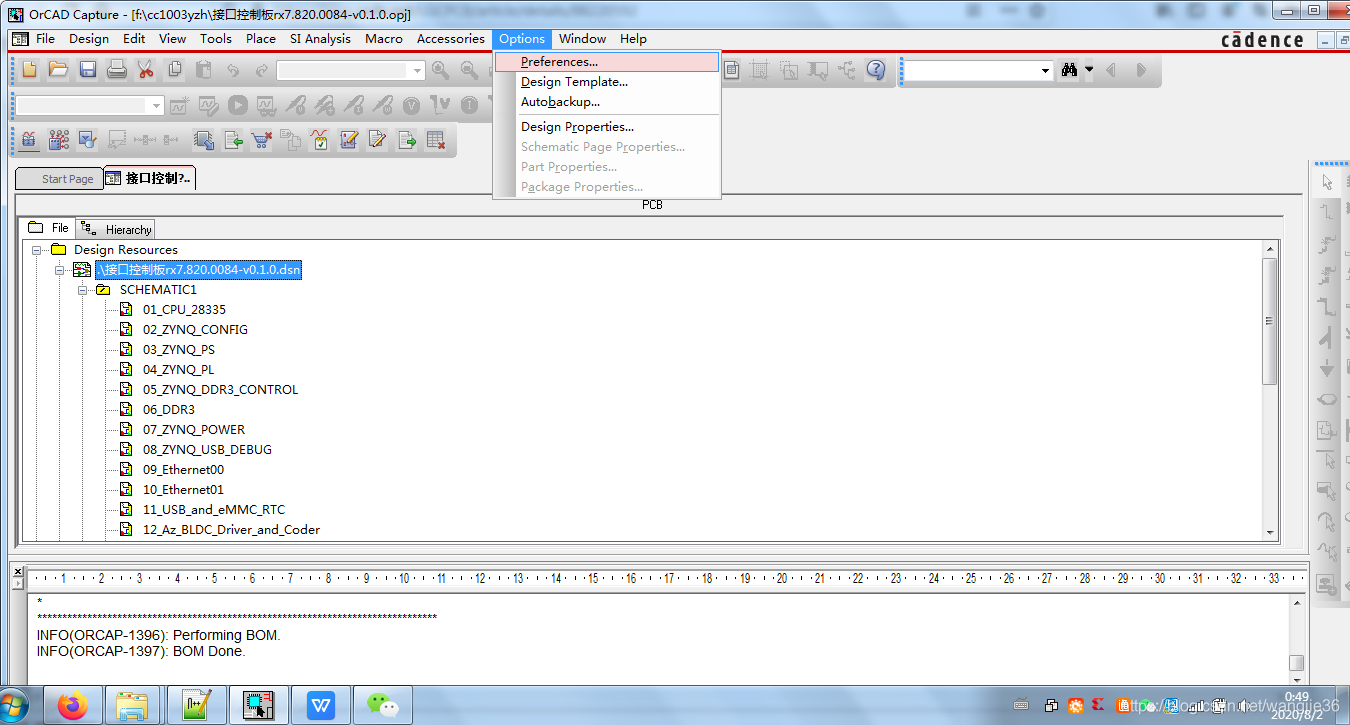

2，打卡菜单栏Options选项下的Preferences

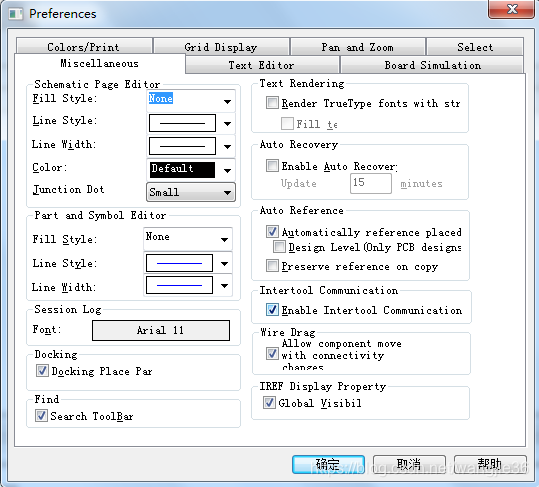

3，选中Intertool Communication中的Enable Intertool Communication，然后点击确定
