Allegro PCB 中隐藏丝印位号等

最新推荐文章于 2025-10-11 17:43:26 发布
原创 最新推荐文章于 2025-10-11 17:43:26 发布 · 1w 阅读 · 20 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#其他

本文介绍了在CAD软件中如何隐藏和显示位号或丝印。通过颜色管理器可以关闭相应图层来实现隐藏，若不清楚位号或丝印所在层，可使用showelement功能快速定位并进行显示操作。此教程适用于需要对CAD图纸进行精细化管理的工程师。

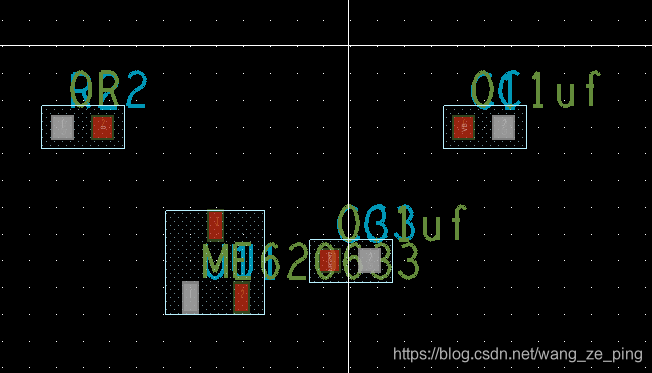

有时出现如下图各种位号：
在这里插入图片描述

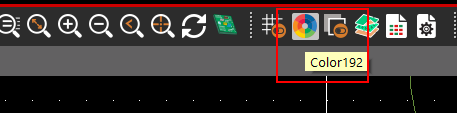

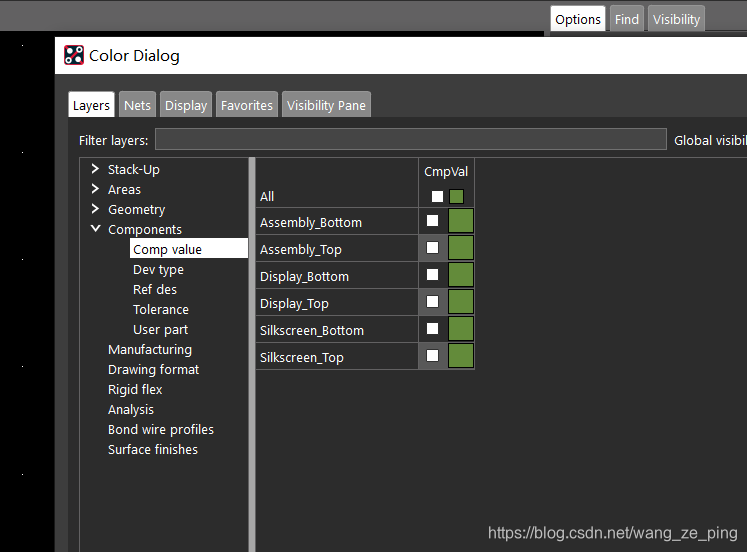

需要隐藏时，点击颜色管理器，如下图所示，关闭相应的层就okay：
在这里插入图片描述
在这里插入图片描述

如果不知道位号或者丝印位于哪个层，选中丝印，右键选中show element，如下图所示：
在这里插入图片描述
