Ring resonator 环形谐振器

引言

今天打算好好研究一下环形谐振器，特来记录一下。

正文

环形谐振器中光波传输方向

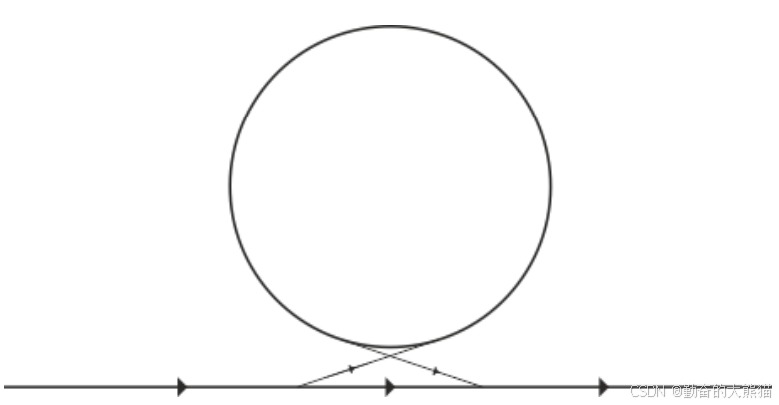

首先，环形谐振器本身就是一个圆环，它主要依靠直波导将光波耦合进它的内部。且光波在圆环内部的传输是有一定方向性的，如下图所示：
在这里插入图片描述

环形谐振器相干光满足条件

根据我们所知道的，要产生相干叠加，光在圆环内部行进的光程必须为波长 λ \lambda λ<
