allegro设计小技巧——显示指定网络的飞线

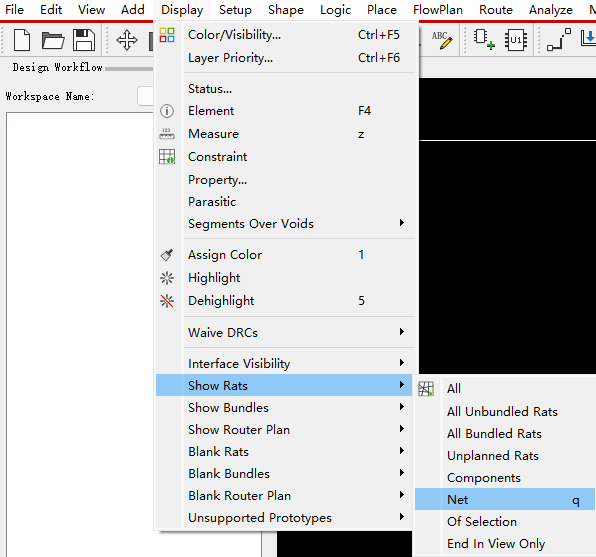

1、点击Display——Show Rats——Net

2、打开CM规则管理器

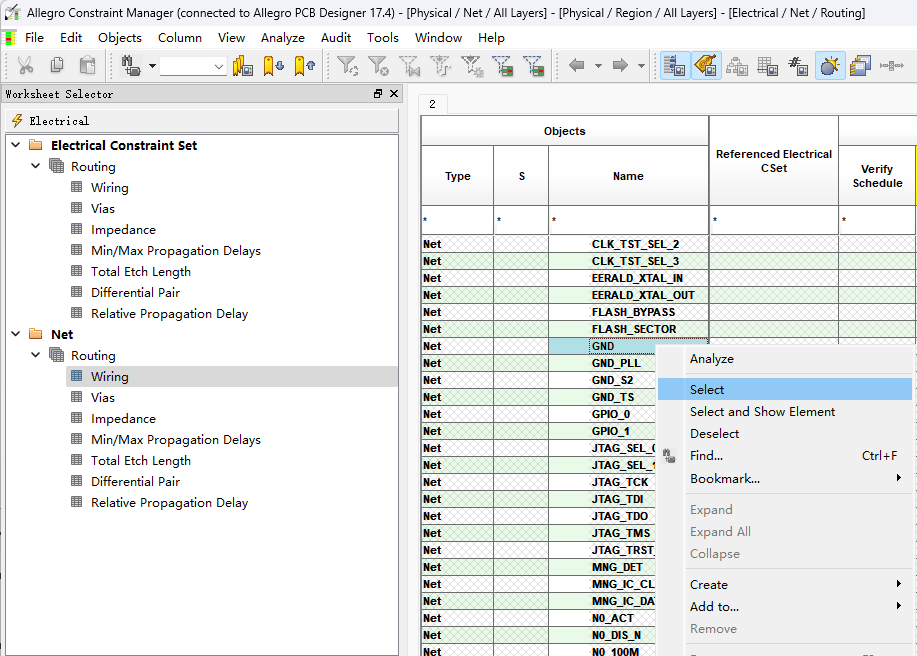

（1）如果显示非等长网络，在Electrical——Net中选择需要显示的飞线

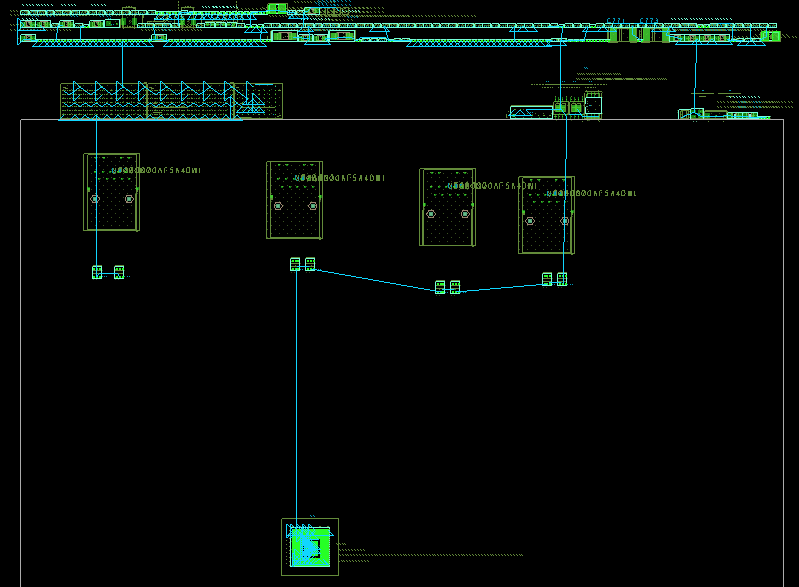

右键点击Select，PCB板中即显示相应的网络。

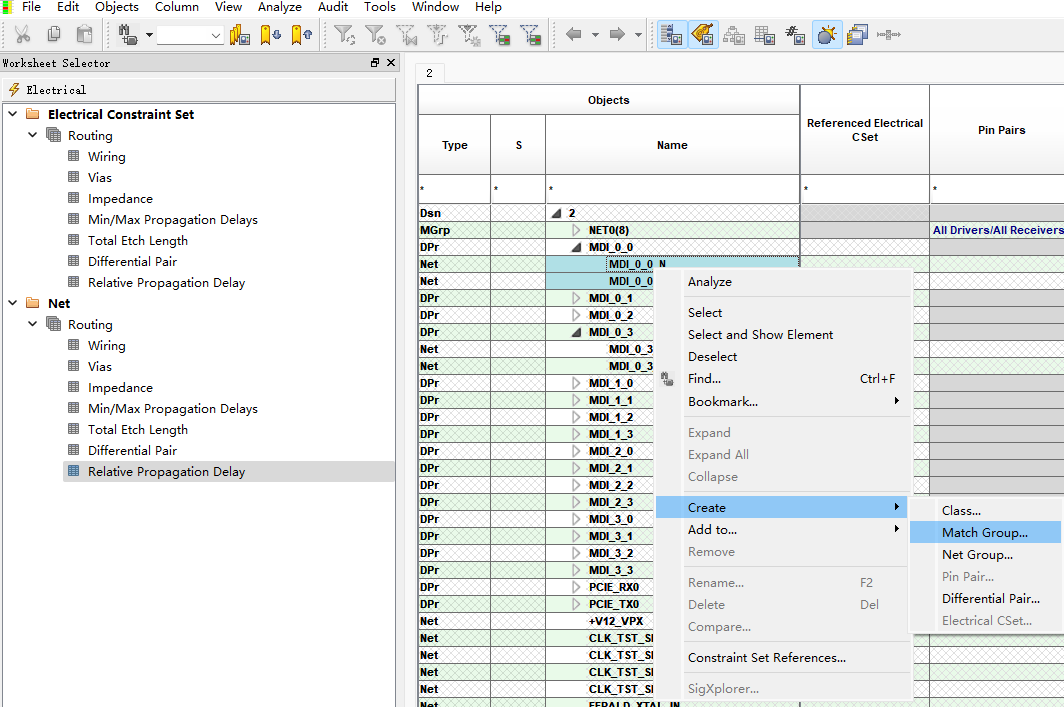

（（2）如果要显示等长网络，打开在CM规则管理器，点击Electrical——Net——Routing——Relative Propagation Delay；在右侧的网络列表中选择需要做等长的网络，点击右键，创建Match Group...

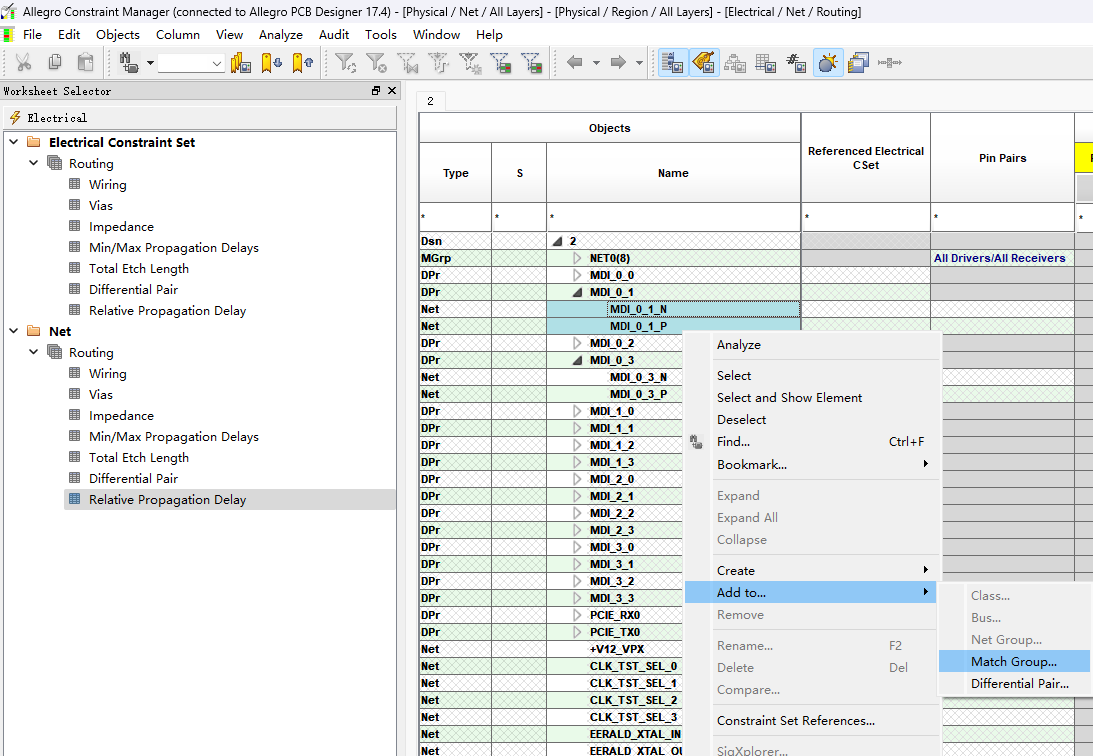

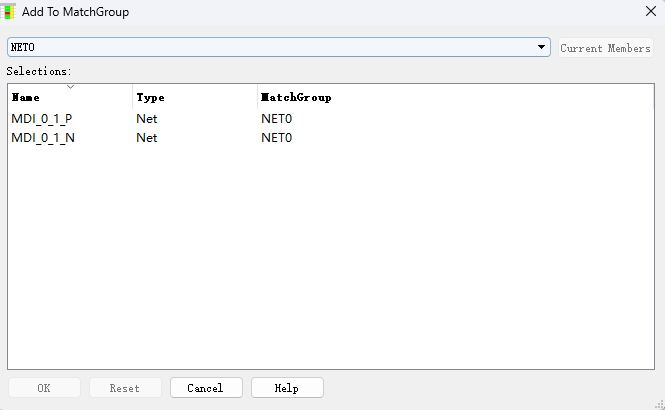

将将其他需要做等长的网络均添加到刚创建的Match Group中，

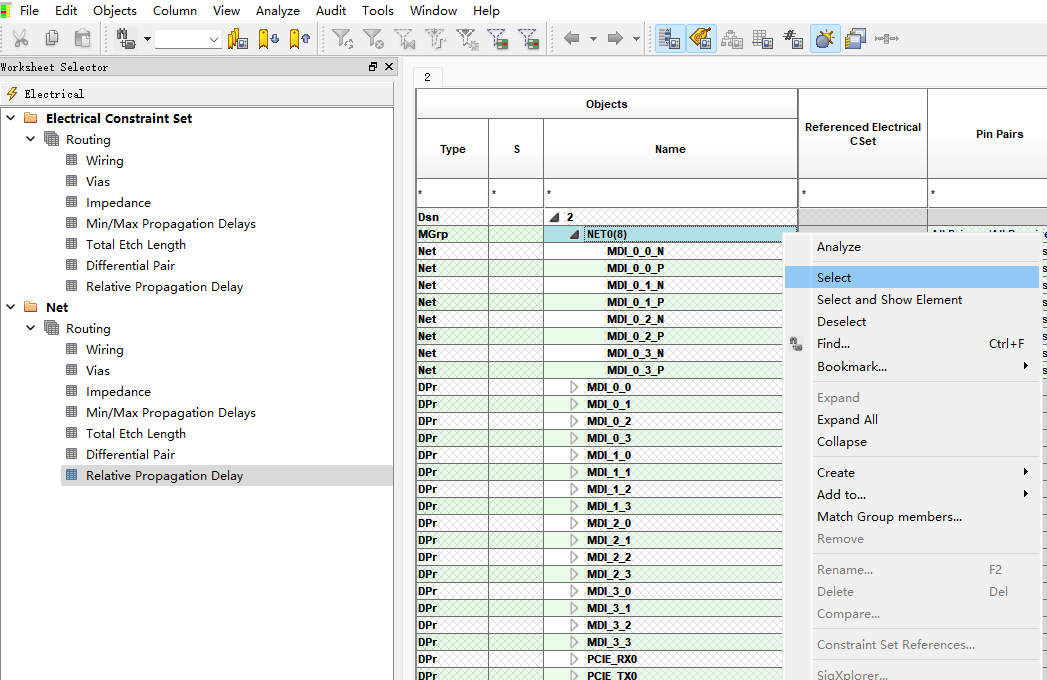

等长的网络组创建完成后，右键点击Match Group，选中Select，

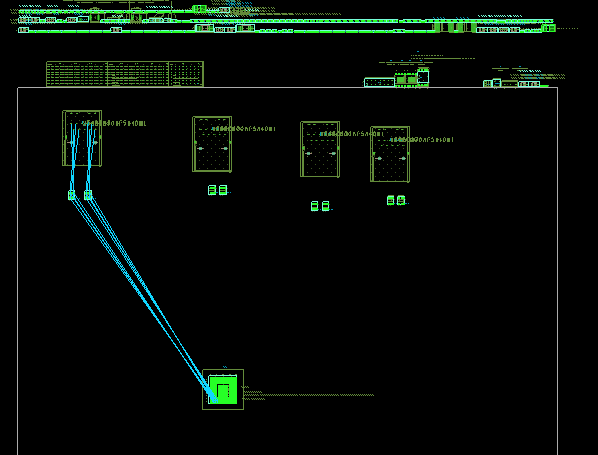

该pcb板上显现该组等长飞线：
