Allegro的飞线管理

Allegro的飞线管理

在使用Candence的时候，我们用OrCAD设计完原理图把网络Allegro之后，我们就可以进行布板设计了，本篇介绍一下飞线的管理使用，希望能给大家一些帮助。

什么是飞线

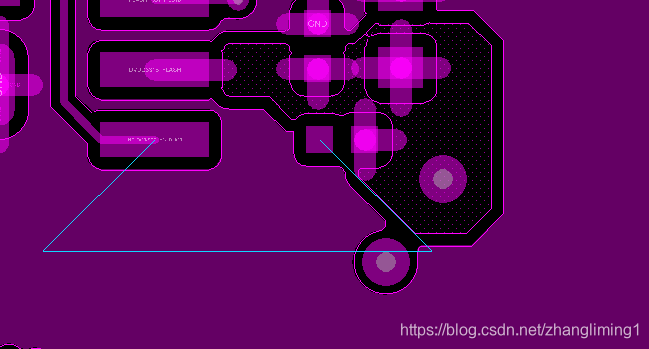

  图1所示弯折的蓝线就是所谓的飞线，它表示的含意是我们导入的网表中两个PIN之间是有电气连接的，但我们还没有把两个PIN接起来（如图中所示，已经完成布线的网络连接是不会有飞线显示的）。

图1：飞线1

飞线的设置

  飞线不代表电路的板的实际的电气连接，而是代表一种连接的需要。对于大部分PCB板来说，布板完成后板子上是不能存在飞线的，否则就是布板失败。所以飞线可以起到对布板的指导作用。但是有时候我们在布局完成之后，有时候会感觉飞线特别的乱。事实上，只有不会使用飞线的人才会有这种感觉，下面开始介绍了Allergro飞线设置命令，和我自己的一些使用习惯。

1.飞线的形状设置

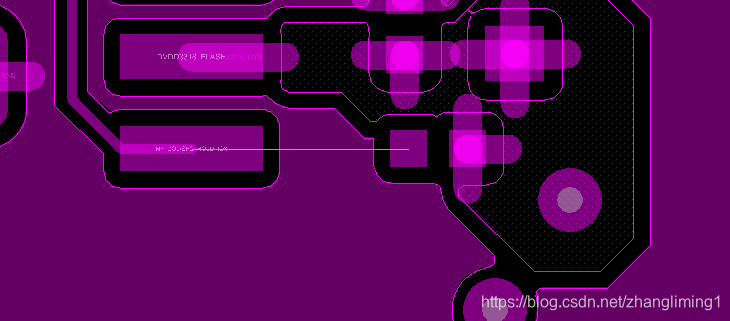

  飞线除了图1所示的折线式形状之外，还有一种直线式的形状如图2所示。

图2：飞线2   改变设置在Setup->Design Parameter Ediditor选项卡中，选Straight时为图２所示直线，选择Jogged的时候飞线为图１所示折线。
