确保回答真实可靠：基于标准计算机视觉知识。</think>### 3D-2D PnP问题中的DLT算法原理及实现方法
在计算机视觉和SLAM（Simultaneous Localization and Mapping）中，3D-2D透视n点（PnP）问题旨在通过一组已知的3D点及其对应的2D图像点，估计相机的姿态（即旋转矩阵 $R$ 和平移向量 $t$）。DLT（直接线性变换）是一种经典的线性求解方法，它通过构建线性方程组直接求解相机投影矩阵，不需要迭代过程，适用于点对应数量较多（至少6个点）的场景。DLT方法在效率上较高，但对噪声敏感，且求解结果需进一步优化以满足旋转矩阵的正交约束[^1][^2]。下面我将逐步解释DLT的原理、实现方法及其应用。
#### 1. **PnP问题与DLT方法概述**
PnP问题定义为：给定 $n$ 个3D点 $\{P_i = (X_i, Y_i, Z_i, 1)^T\}$（齐次坐标）及其对应的2D投影点 $\{p_i = (u_i, v_i, 1)^T\}$（齐次坐标），求解相机的外参矩阵 $[R | t]$ 和内参矩阵 $K$（如果未知）。在标准PnP中，相机内参通常假设已知，但DLT可以处理内参未知的情况。DLT的核心思想是将非线性投影方程线性化为一个齐次线性系统 $A x = 0$，然后通过SVD分解求解[^2][^3]。DLT的优势在于实现简单、计算快速，但缺点是解可能不满足旋转矩阵的约束（如正交性），需后续处理[^1]。

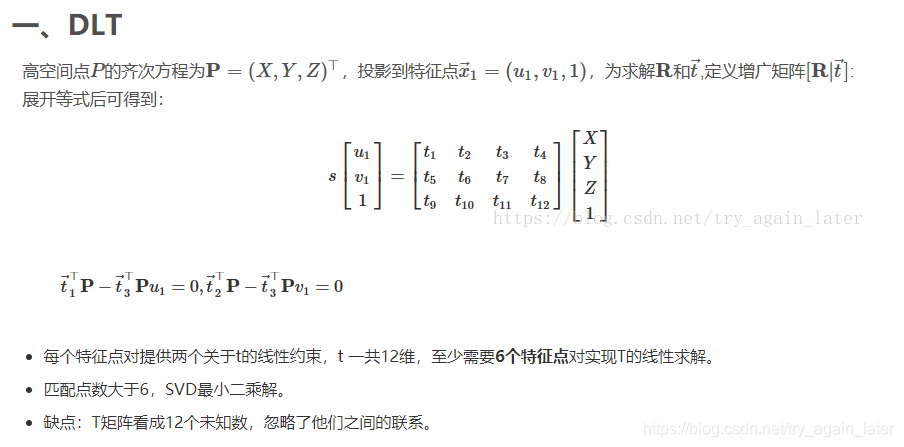

#### 2. **DLT算法的数学原理**
相机投影模型描述为：
$$ s p = K [R | t] P $$
其中：
- $s$ 是尺度因子，
- $K$ 是内参矩阵（$K = \begin{bmatrix} f_x & 0 & c_x \\ 0 & f_y & c_y \\ 0 & 0 & 1 \end{bmatrix}$），
- $[R | t]$ 是外参矩阵（$R$ 为旋转矩阵，$t$ 为平移向量），
- $P$ 是3D点齐次坐标，$p$ 是2D点齐次坐标。
DLT方法假设内参 $K$ 已知（或未知，但这里以已知为例）。投影方程可写为：
$$ s \begin{bmatrix} u \\ v \\ 1 \end{bmatrix} = K [R | t] \begin{bmatrix} X \\ Y \\ Z \\ 1 \end{bmatrix} $$
令 $P_{\text{proj}} = K [R | t]$ 为投影矩阵（$3 \times 4$ 矩阵），则：
$$ s p = P_{\text{proj}} P $$
展开后，对于每个点 $i$，有：
$$ u_i = \frac{P_{11} X_i + P_{12} Y_i + P_{13} Z_i + P_{14}}{P_{31} X_i + P_{32} Y_i + P_{33} Z_i + P_{34}}, \quad v_i = \frac{P_{21} X_i + P_{22} Y_i + P_{23} Z_i + P_{24}}{P_{31} X_i + P_{32} Y_i + P_{33} Z_i + P_{34}} $$
其中 $P_{mn}$ 是 $P_{\text{proj}}$ 的元素。消除尺度因子 $s$，得到两个线性方程：
$$ u_i (P_{31} X_i + P_{32} Y_i + P_{33} Z_i + P_{34}) = P_{11} X_i + P_{12} Y_i + P_{13} Z_i + P_{14} $$
$$ v_i (P_{31} X_i + P_{32} Y_i + P_{33} Z_i + P_{34}) = P_{21} X_i + P_{22} Y_i + P_{23} Z_i + P_{24} $$
重写为齐次形式：
$$ X_i P_{11} + Y_i P_{12} + Z_i P_{13} + P_{14} - u_i X_i P_{31} - u_i Y_i P_{32} - u_i Z_i P_{33} - u_i P_{34} = 0 $$
$$ X_i P_{21} + Y_i P_{22} + Z_i P_{23} + P_{24} - v_i X_i P_{31} - v_i Y_i P_{32} - v_i Z_i P_{33} - v_i P_{34} = 0 $$
对于 $n$ 个点，构建矩阵 $A$（$2n \times 12$）：
$$ A = \begin{bmatrix}
X_1 & Y_1 & Z_1 & 1 & 0 & 0 & 0 & 0 & -u_1 X_1 & -u_1 Y_1 & -u_1 Z_1 & -u_1 \\
0 & 0 & 0 & 0 & X_1 & Y_1 & Z_1 & 1 & -v_1 X_1 & -v_1 Y_1 & -v_1 Z_1 & -v_1 \\
\vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots \\
X_n & Y_n & Z_n & 1 & 0 & 0 & 0 & 0 & -u_n X_n & -u_n Y_n & -u_n Z_n & -u_n \\
0 & 0 & 0 & 0 & X_n & Y_n & Z_n & 1 & -v_n X_n & -v_n Y_n & -v_n Z_n & -v_n
\end{bmatrix} $$
目标向量 $x = (P_{11}, P_{12}, P_{13}, P_{14}, P_{21}, P_{22}, P_{23}, P_{24}, P_{31}, P_{32}, P_{33}, P_{34})^T$，则问题化为最小化 $\|A x\|^2$ 约束于 $\|x\| = 1$。解为 $A$ 的SVD分解 $A = U \Sigma V^T$ 中最小奇异值对应的右奇异向量（即 $V$ 的最后一列）。求得 $x$ 后，$P_{\text{proj}}$ 被重构，然后通过QR分解或SVD分解 $P_{\text{proj}}$ 以提取 $K$ 和 $[R | t]$（需强制 $R$ 正交）[^2][^3]。
#### 3. **DLT算法的实现方法**
DLT的实现分为以下步骤（假设内参 $K$ 已知）：
1. **数据准备**：获取至少6个3D-2D点对应（$n \geq 6$，因为12个未知数需至少6个点提供12个方程）。
2. **构建矩阵 $A$**：对于每个点，计算两个行向量并填充到 $A$。
3. **SVD求解**：计算 $A$ 的SVD，取 $V$ 的最后一列作为 $x$，并重构 $P_{\text{proj}}$。
4. **分解投影矩阵**：将 $P_{\text{proj}}$ 分解为 $K [R | t]$。由于 $K$ 已知，可直接求解 $[R | t]$：
- 计算 $[R | t] = K^{-1} P_{\text{proj}}$。
- 对 $R$ 进行SVD：$R = U D V^T$，强制 $D$ 为对角元素为1的矩阵（即 $R \leftarrow U V^T$）以确保正交性。
5. **优化（可选）**：DLT解可能受噪声影响，可用Bundle Adjustment（BA）进一步优化[^3]。
以下是Python伪代码实现（使用NumPy）：
```python
import numpy as np
def dlt_pnp(points_3d, points_2d, K):
# 输入: points_3d (n x 3), points_2d (n x 2), K (3x3 内参矩阵)
# 输出: R (3x3), t (3x1)
n = points_3d.shape[0]
A = np.zeros((2 * n, 12))
# 构建矩阵 A
for i in range(n):
X, Y, Z = points_3d[i]
u, v = points_2d[i]
A[2*i] = [X, Y, Z, 1, 0, 0, 0, 0, -u*X, -u*Y, -u*Z, -u]
A[2*i+1] = [0, 0, 0, 0, X, Y, Z, 1, -v*X, -v*Y, -v*Z, -v]
# SVD求解
_, _, Vt = np.linalg.svd(A)
x = Vt[-1] # 最小奇异值对应的向量
P = x.reshape(3, 4) # 投影矩阵 3x4
# 分解 P = K [R | t]
R_t = np.linalg.inv(K) @ P # 3x4 矩阵
R = R_t[:, :3]
t = R_t[:, 3]
# 强制 R 为正交矩阵
U, _, Vt = np.linalg.svd(R)
R = U @ Vt
if np.linalg.det(R) < 0: # 确保行列式为1
R = U @ np.diag([1, 1, -1]) @ Vt
return R, t.reshape(3, 1)
```
**注意**：实际应用中需处理噪声和异常值（如使用RANSAC鲁棒估计），且点对应数不足时需结合其他方法如P3P[^3]。
#### 4. **DLT的应用与优缺点**
- **应用**：DLT广泛应用于SLAM、增强现实（AR）和物体姿态估计。例如，在视觉里程计中，结合特征点匹配（如SIFT或ORB），DLT快速估计相机运动；在工业检测中，用于3D重建[^1][^4]。引用[4]提到PnP可转换为ICP问题，但DLT直接提供线性解，避免迭代开销。
- **优点**：
- 计算高效，复杂度为 $O(n)$，适合实时系统。
- 实现简单，无需初始猜测。
- **缺点**：
- 对噪声和误匹配敏感（需至少6个点）。
- 解不严格满足旋转矩阵约束，需后处理。
- 内参未知时性能下降（此时需更多点）。
#### 5. **总结**
DLT是PnP问题的基础线性方法，通过直接求解投影矩阵估计相机姿态。它在少点场景下不如P3P或EPnP高效，但作为初始解常与BA优化结合使用[^3]。实际中，建议在SLAM框架（如ORB-SLAM）中集成DLT，以提升鲁棒性。
本文介绍了PnP（3D-2D）和ICP（3D-3D）两种定位技术。PnP算法用于解决给定3D点及其2D投影时的相机位姿估计问题，而ICP则通过3D点对进行相机位姿的精确配准，常见于RGB-D SLAM和激光SLAM中。在实际应用中，SLAM通常先用P3P做初步估计，再通过BA进行优化。
