WPM2341是一款P通道增强模式MOSFET，具备高效率，适用于延长电池寿命。其微型SOT23-3封装便于实现超低RDS（ON）和高密度电池设计。常用于负载开关、DC/DC转换器、电池供电系统和电源管理，特别是在便携式设备中。功耗特性中指出，RDSJA为125°C/W，最大功耗取决于RDSJA和PCB焊盘尺寸。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

WPM2341
P通道增强模式Mosfet
WPM2341-3/TR

特征

更高的效率延长电池寿命

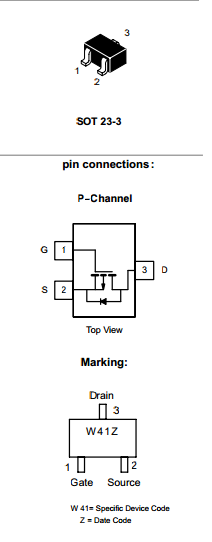

微型SOT23-3表面贴装封装
超高密度电池设计，可实现极低的RDS（ON）
描述

应用

FAE:13723714318
负载开关
DC / DC转换器
电池供电系统
液晶显示变频器
便携式电池供电产品的电源管理
应用

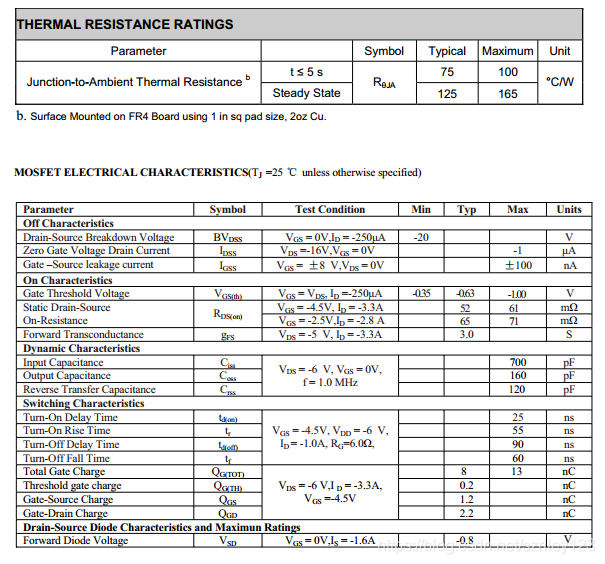

功耗特性

  1. WPM2341的封装是SOT23-3，表面安装在FR4板上，使用1平方英尺的焊盘尺寸
    2盎司CuRşJA是125ć/ W.
    2.功耗PD基于TJ（MAX）= 150°C，TJ与PD之间的关系为TJ = Ta +
    RşJA* PD，最大功耗由RşJA决定。
    3.RşJA是从结到环境的热阻抗，使用更大的PCB焊盘尺寸可以得到
    更小的RşJA并导致更大的最大功耗。
