Tp5400单节锂离子电池充电器和恒定5V升压控制器芯片TP拓微

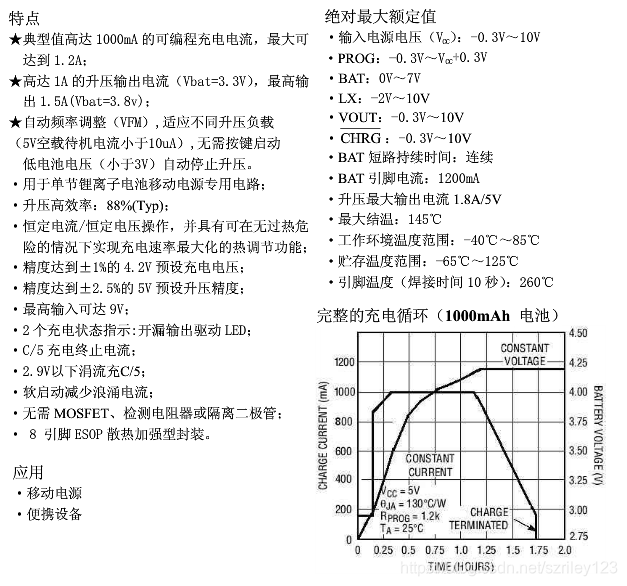

概述

Tp5400 1A 锂电池充电和 5V/1A 升压控制芯片
TP5400为一款移动电源专用的单节锂离子电池充电器和恒定5V升压控制器，充电
部分集高精度电压和充电电流调节器，预充，充电状态指示和充电截止等功能于一体，
可以输出最大1A充电电流。而升压电路采用CMOS工艺制造的空载电流极低的VFM开
关型DC / DC升压转换器。其具有极低的空载功耗（小于10uA），且升压输出驱动电流能
力能达到1A。无需外部按键，可以即插即用。

充电部分为线性降压方式，内置PMOSFET，加上防倒灌电路，所以不需要外部检测
电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境
温度条件下对核芯片温度加以限制，充满电压固定于4.2V。充电电流可通过一个电阻器进
行外部设置。当电池达到4.2V之后，充电电流逐渐下降至设定电流值1/5，TP5400将自
动终止充电。升压部分同样内置了功率NMOSFET，较小的内阻可以提供驱动能力达到
5V / 1A。较高的集成度使得TP5400只需少量的外围器件即可正常工作.TP5400还集成了
充电温度保护，升压输入电源限流环路，可根据负载情况动态调节电流，并具有快速响
应和过流关断功能。升压转换器采用变频的方式，因此较国内外同类产品具有极低的空
载功耗，纹波，更强的驱动能力，以及更高的效率。
品牌：拓微
型号；Tp540
