RFX2401C 2.4GHz功放PA前端模块

描述

RFX2401C是一个完全集成的前端模块,包含IEEE所需的所有RF功能802.15.4 / ZigBee，无线传感器网络和任何其他无线
2.4 GHz ISM频段的系统。 RFX2401C架构集成了PA，LNA，发送和接收开关电路，
以及相关的匹配网络，都在一个包中。典型的高功率应用包括家庭和工业自动化，智能电源和RF4CE等。结合
卓越的性能，高灵敏度和高效率，低噪音，外形小巧，成本低，RFX2401C是完美的
适用于需要扩展范围和带宽的应用的解RFX2401C具有简单的低压CMOS控制逻辑和a宽工作电源电压范围。
该器件采用紧凑的16引脚3 x 3 mm四方扁平封装无铅（QFN）包。
RFX2401 2.4GHz ZigBee / ISM前端模块

应用

ZigBee扩展范围设备
ZigBee智能电源
无线声音和音频系统
家庭和工业自动化
无线传感器网络
自定义2.4 GHz无线电系统

特征

2.4GHz ZigBee高功率单芯片，单芯片RF前端IC
单端50Ω输入和输出端口
集成PA，输出功率高达+22 dBm
集成LNA，噪声系数为2.5 dB
发送/接收开关电路
符合OQPSK标准的高发射信号线性度调制
低电压（1.2 V）CMOS控制逻辑
所有端口上的ESD保护电路
DC去耦RF端口
完整的片上匹配和去耦电路
经过市场验证的CMOS技术
小型QFN，16引脚（3 x 3 x 0.55 mm）封装，带外露接地垫（MSL1,260C，每个JEDEC J-STD-020）

FAE :13723714318

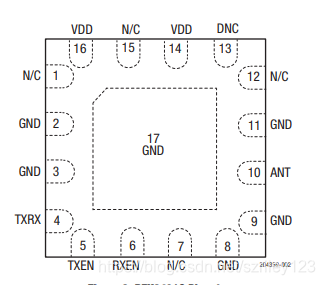

引脚名称描述引脚名称描述
1 N / C内部未连接9
