公司最近评估T527,恰好借到盈鹏飞嵌入式的T527开发板-AHD-X527,以下操作都是在该主板上操作,该产品介绍如下:

AHD-X527产品特性：

采用Allwinner公司Cortex-A55八核A527/T527处理器，运行最高速度为2.0GHZ(T527最高1.8GHZ)；
支持Mali-G57 MC1 GPU，支持OpenGL ES 3.2/2.0/1.0, Valkan 1.1,OpenCL 2.0
支持4K/25fps H.264视频编码，支持4K/15fps MJPEG编码；
多格式4K/60fps视频解码 (H.265,H.264,VC-1, MPEG-1/2/4, VP8) ;
支持双屏异显；支持HDMI 2.0B, 分辨率最高4K@60fps；支持LVDS，分辨率最高1920x1080@60fps；支持MIPI DSI，分辨率最高2.5K@60fps(与LVDS复用)；
支持1-4G Bytes LPDDR4X SDRAM；
支持EMMC 8G-64G大容量电子盘，可启动；
支持1路USB 3.0；支持3路USB2.0 HOST和一路OTG(TYPE-C接口)；
支持2路I2C（其中一路支持掉电唤醒）、2路PWM(应用于背光)；
支持双路千兆以太网;
支持3G/4G通信;
支持2路UART(TTL)、支持1路RS485、支持双路CAN BUS(2.0B,仅T527支持);
支持MIPI CSI - 2*4-lane/4*2-lane/ 4+2*2-lane；
操作系统的支持，可预装Android13/LINUX 5.15/Ubuntu 22.04；
尺寸为146X119MM

AHD-X527产品功能：

1. 网络测试：

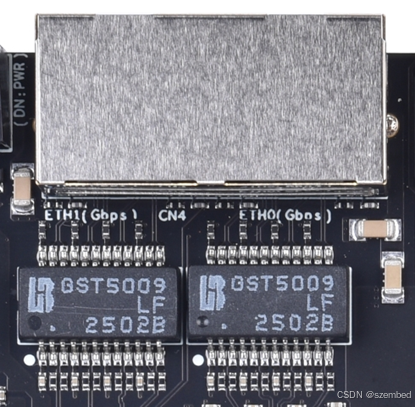

评估板有2路千兆网口(CN4)，它们分别为ETH0和ETH1，下图是它在评估板的位置：

请使用千兆网线（为了测试千兆通信，务必使用千兆网络线）将评估板对应网口、PC机（主要是作为iperf测试服务器）连接至同一个路由器，评估板连接好网络后，主板会自动匹配并获得IP。

1.1.以ETH0网口为例进行网络连通测试：

网络连通测试

进入系统，ETH0对应网卡为eth0，执行如下命令查看网口配置信息。

Target# ifconfig

root@Embfly-x527:~$ ifconfig -a
awlink0   Link encap:UNSPEC  HWaddr 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00
          NOARP  MTU:16  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:10
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)
          Interrupt:20

awlink1   Link encap:UNSPEC  HWaddr 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00
          NOARP  MTU:16  Metric:1
          RX packets:0 errors:0 dropped:0 over
