盈鹏飞嵌入式T527评估板(AHD-X527) 4G模块测试

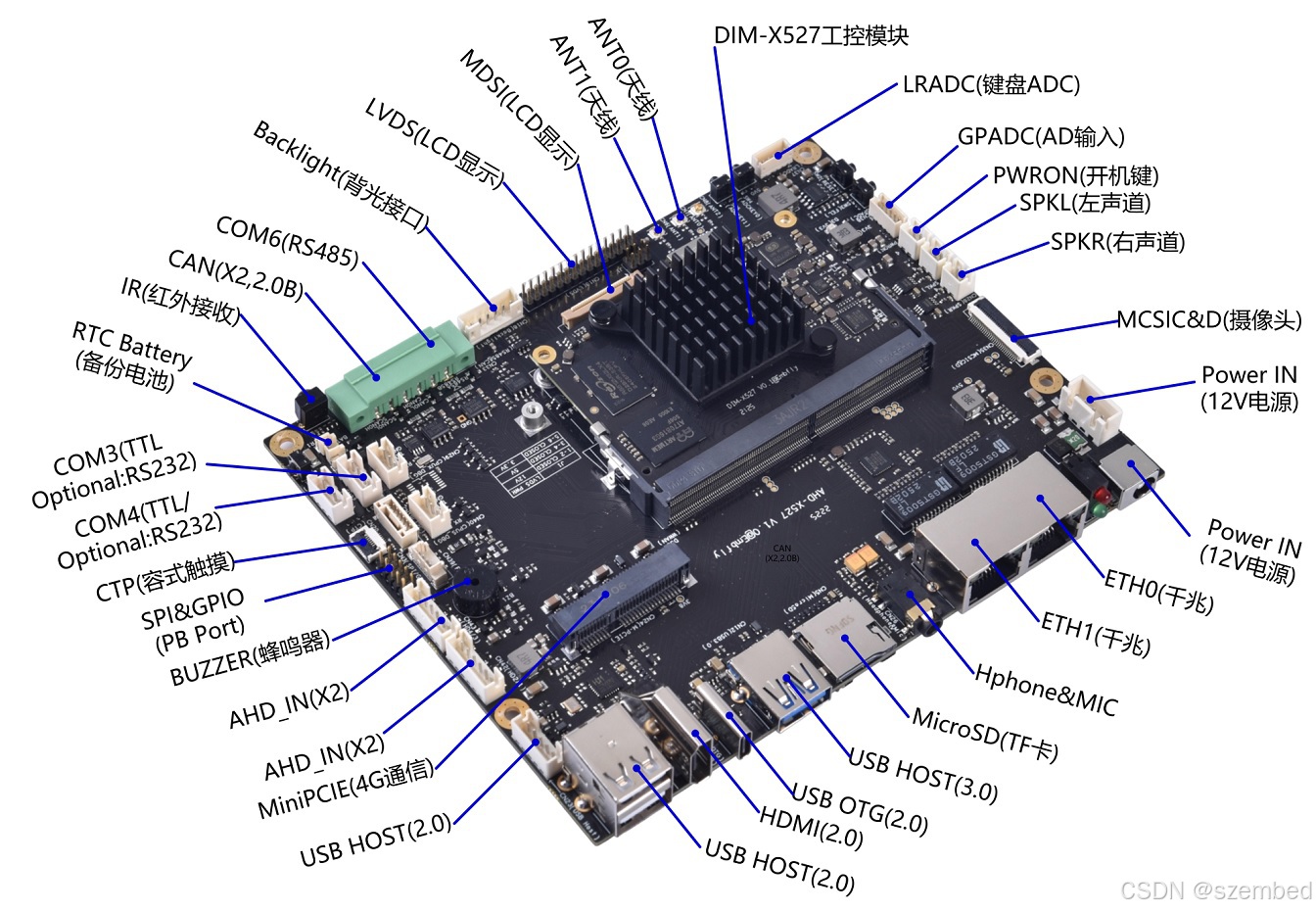

公司最近评估T527,恰好借到盈鹏飞嵌入式的T527开发板-AHD-X527,以下操作都是在该主板上操作,该产品介绍如下:

AHD-X527产品特性：

• 采用Allwinner公司Cortex-A55八核A527/T527处理器，运行最高速度为2.0GHZ(T527最高1.8GHZ)；
• 支持Mali-G57 MC1 GPU，支持OpenGL ES 3.2/2.0/1.0, Valkan 1.1,OpenCL 2.0
• 支持4K/25fps H.264视频编码，支持4K/15fps MJPEG编码；
• 多格式4K/60fps视频解码 (H.265,H.264,VC-1, MPEG-1/2/4, VP8) ;
• 支持双屏异显；支持HDMI 2.0B, 分辨率最高4K@60fps；支持LVDS，分辨率最高1920x1080@60fps；支持MIPI DSI，分辨率最高2.5K@60fps(与LVDS复用)；
• 支持1-4G  Bytes LPDDR4X SDRAM；
• 支持EMMC 8G-64G大容量电子盘，可启动；
• 支持1路USB 3.0；支持3路USB2.0 HOST和一路OTG(TYPE-C接口)；
• 支持2路I2C（其中一路支持掉电唤醒）、2路PWM(应用于背光)；
• 支持双路千兆以太网;
• 支持3G/4G通信;
• 支持2路UART(TTL)、支持1路RS485、支持双路CAN BUS(2.0B,仅T527支持);
• 支持MIPI CSI - 2*4-lane/4*2-lane/ 4+2*2-lane；
• 操作系统的支持，可预装Android13/LINUX 5.15/Ubuntu 22.04；
• 尺寸为146X119MM

AHD-X527产品功能：

1. 4G模块测试

  X527评估板支持4G通信，固件已适配移远模组EC200T、EC200A。验证前，我们先简要介绍下4G模块的特性和驱动方式。

1.1. 4G模块的特性及驱动方式介绍

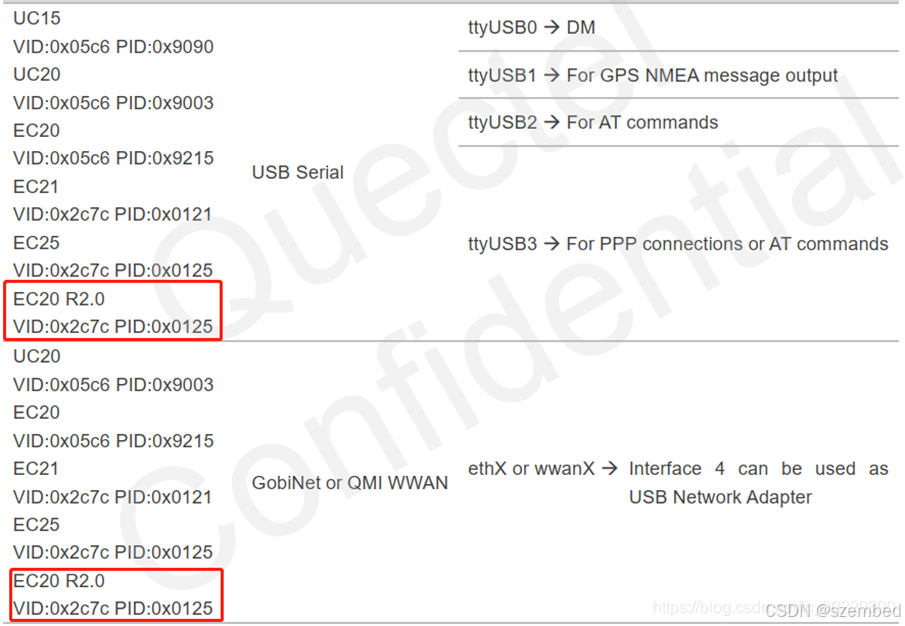

每个4G模块都有其特殊性，就拿我们目前支持的几款来说，他们的ID号是不同的。这里说的ID是VID/PID，Linux系统是靠这些ID来识别模块的，具体见下表：



从表中可以看出，EC20大致分为两个版本，一个是EC20，另外一个是EC20 R2.0，它们的ID号是不同的。所以，如果要验证，务必先确认模块是否被系统支持（Linux内核代码/drivers/usb/serial/option.c）。

   &
