Introduction

绝大多数MCU产品在开发完成即将进入量产环节前，为了防止存放在芯片内部flash的程序被意外地篡改，通常会通过禁用下载调试端口，例如Arm核心的处理器使用的JTAG/SWD端口，以此实现读保护的效果。但是，使用禁用调试下载端口的功能时，一定要在应用程序中留一把“钥匙”，在必要的时候，可以通过其它的手段，例如通过UART串口发送一条命令，能够再恢复调试下载端口。

这就好比，锁上门不让未授权的人进屋子，但如果外面的人敲敲门，屋里面的人认识敲门的人，再把门打开，外面的人就可以进屋了。

Principles

各家MCU厂商对禁用调试端口的功能类似，需要将上锁和解锁的配置存放在一块掉电不丢失的存储空间中，以确保每次启动芯片时能自动生效。

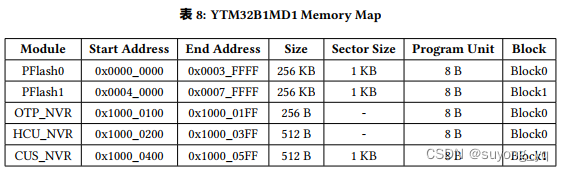

以国产云途半导体设计发售的YTM32B1MD14微控制器（Arm Cortex-M33内核）为例，禁用和恢复JTAG/SWD端口的配置位于CUS_NVR区域中，这是一块映射到flash存储器的区域。如图x所示。

在这里插入图片描述

图x CUS_NVR在存储空间中的位置

其中，禁用JTAG/SWD端口的相关寄存器（存放在flash中），如下：

#define EMF_CUS_NVR_BASE_ADDR            0x10000400

/* for MD. */
#define EFM_CUS_NVR_CUS_KEY_VALUE_ADDR   0x10000400
#define EFM_CUS_NVR_DISABLE_JTAG_ADDR    0x10000408
#define EFM_CUS_NVR_EFM_PROT0_ADDR
