基于Pico和MicroPython点亮ws2812彩色灯带

文章目录

基于Pico和MicroPython点亮ws2812彩色灯带

Introduction

点亮发光的LED灯是简单有趣的实验，点亮多个ws2812小灯串联起来的灯带，可对多个彩色小灯进行编程，从而实现各种有趣的显示效果。多个ws2812使用串联的方式级联在一起，微控制器以发出长短脉冲的序列控制彩色小灯显示的颜色和亮度。

此处略过控制ws2812发光的原理和控制方法，直接动手实验，讲述基于Pico电路板和MicroPython点亮ws2812彩色灯带的学习、调试和操作过程。调试过程中，使用了来自电子森林的Step-Pico电路板，同树莓派官方的RPI Pico电路板兼容，但换用了Type-C插座、新增了复位按键，以及4个ws2812彩灯级联起来的灯带，实际使用起来更加方便。

在这里插入图片描述

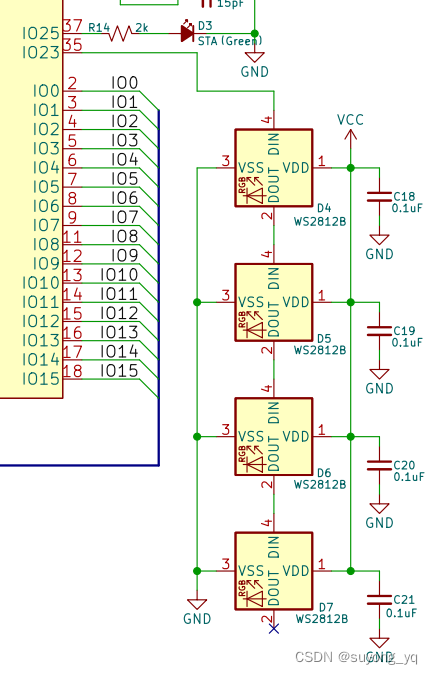

Step Pico上连接ws2812彩灯部分的原理图

Practice

在网上搜索到比较靠谱的关于使用MicroPython点亮ws2812彩灯的资料，大多来自于github上的micropythno-ws2812项目：

https://github.com/JanBednarik/micropython-ws2812

对于访问github不便的开发者，笔者在国内的gitee开源代码站点上做了个镜像（https://gitee.com/suyong_yq/micropython-ws2812），方便获取源码。如图x所示。

在这里插入图片描述

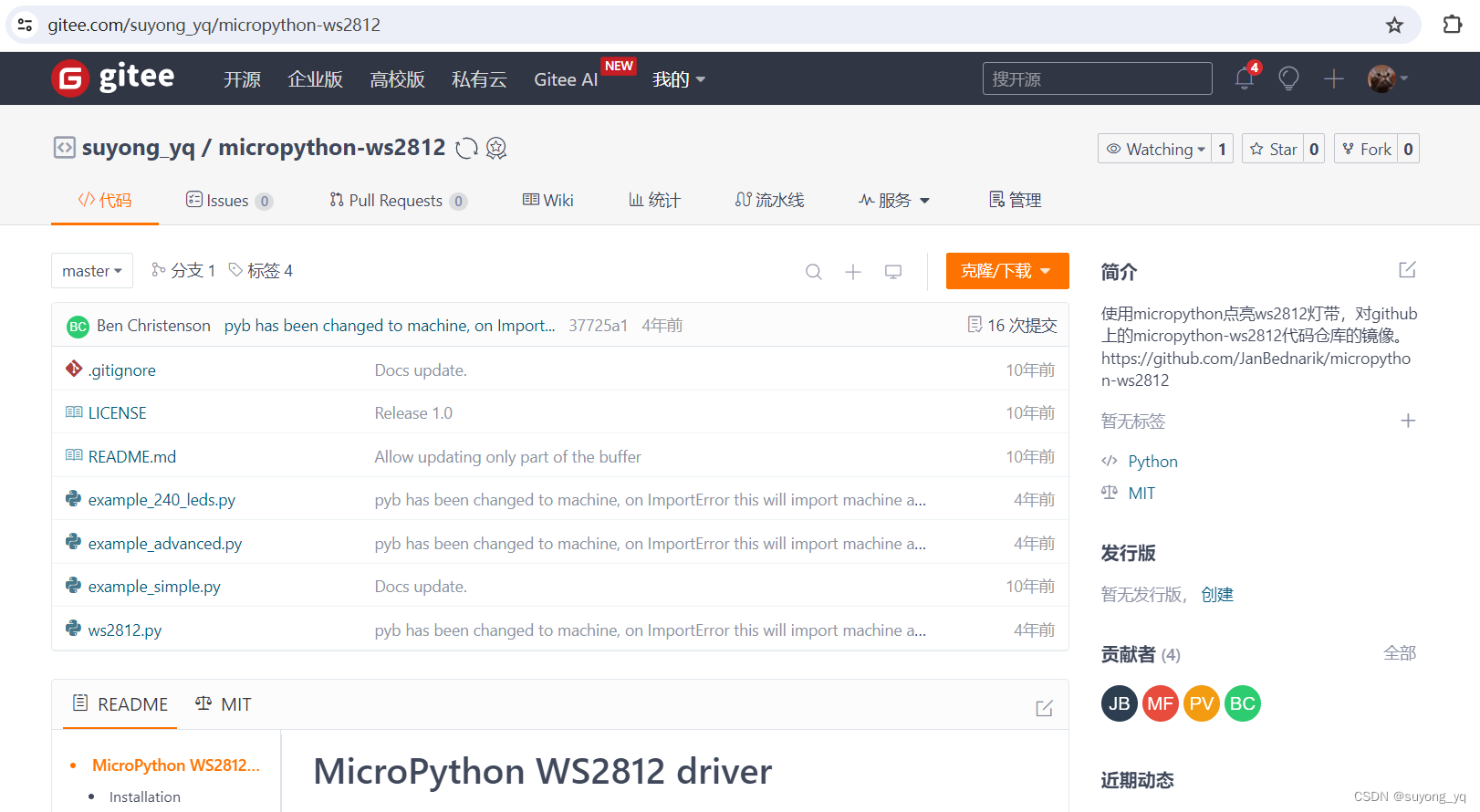

图x 在开源站点上的micropython-ws2812项目

这个项目基于早期使用STM32微控制器的pyb电路板开发，估计也能兼容Pico板子上的MicroPython，其中提供了一些有趣的用例。按照说明，开发者需要先将ws2812.py文件导入到MicroPython中，此处导入到Pico板子上的/lib目录下。如图x所示。

在这里插入图片描述

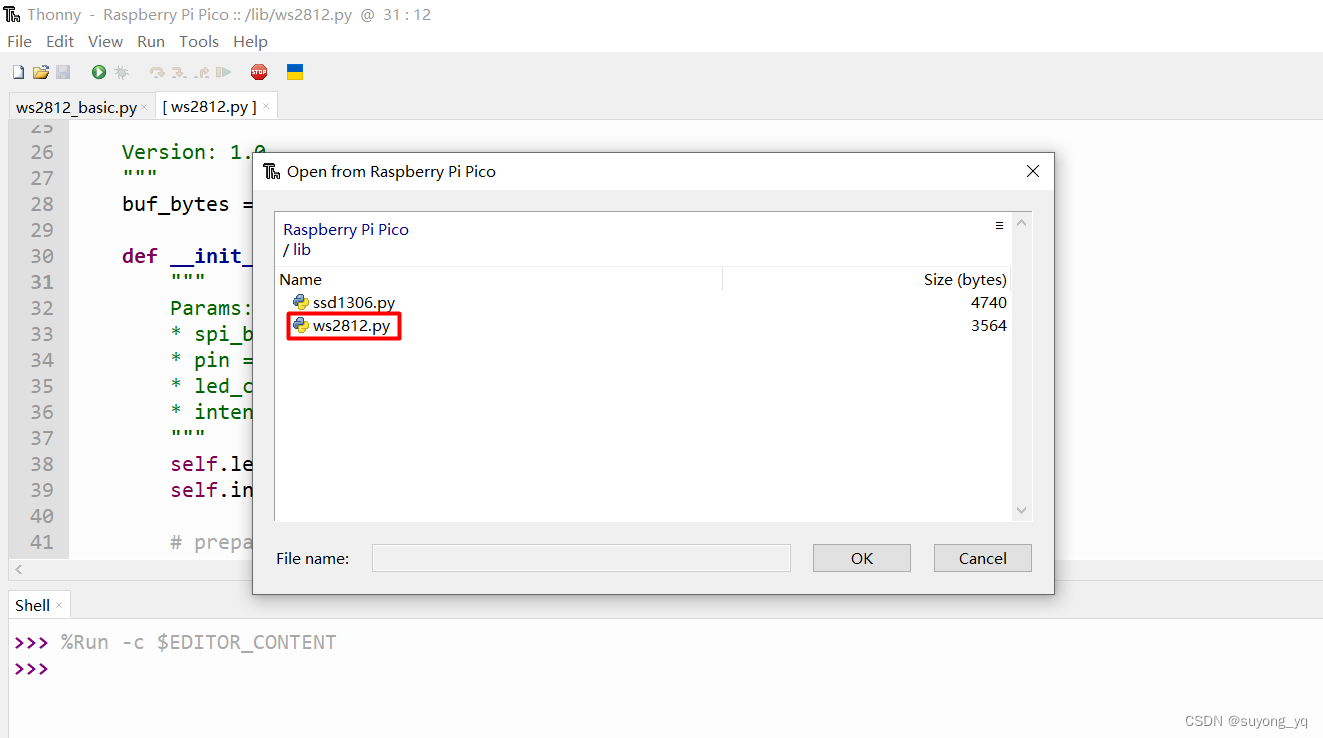

图x 导入ws2812b.py到Pico上的MicroPython

然后，运行代码仓库提供的用例：

from ws2812 import WS2812

ring = WS2812(spi_bus=1, led_count=4)

data = [
    (24, 0, 0),
    (0, 24, 0),
    (0, 0, 24),
    (0, 0, 0),
]

ring
