uvm_component

uvm_component 的派生关系

uvm_component 派生自 uvm_object，而且并不是直接派生，在两者之间还有一个uvm_report_object。

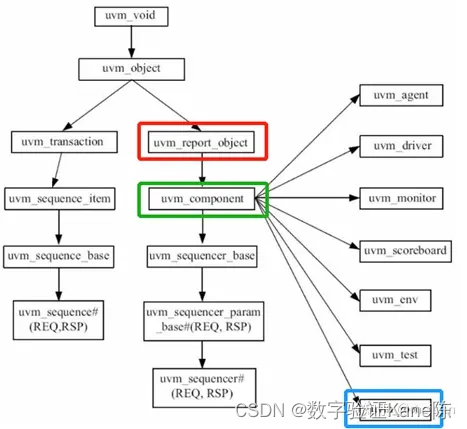

uvm_component类派生关系图

uvm_object 是一个相对简单的类，它主要提供了两大类的方法接口：

• 用于field_automation 机制的方法，如print, copy, pack 等；
• 用于鉴别身份的方法，如 get_name, get_type_name, get_full_name 等。
  其中关于 field_automation 机制的一些代码相对比较复杂。这个留在后面讲述 field_automation 机制时再仔细研究。

uvm_report_object 用于提供了UVM 中信息报告机制的一系列方法接口，如uvm_report_info, uvm_report_error， set_report_verbosity_level等，即我们在基础课程中学习的message机制相关方法都是在这里定义的（具体实现有些是在另外的类中完成的，如uvm_report_handler，这里只是做了一层封装而已），后面会专门介绍这种信息报告机制。

无论是 uvm_object 还是uvm_report_object，更多的只是提供一些方法接口，并不涉及什么高深的UVM处理机制，相对来说，uvm_component 里面的内容才更具有实质性意义的。

对于uvm_component 来说，有两大特点：

• 它的每个实例都是UVM树形结构的节点，每个节点创建时都需要指定parent
• 它有 phase 的概念

关于phase的部分将会放在phase 机制中讲述，本章中重点讲述 uvm_component 的树形组织结构。

uvm_component 树形结构的实现

src/base/uvm_component.svh中的源代码

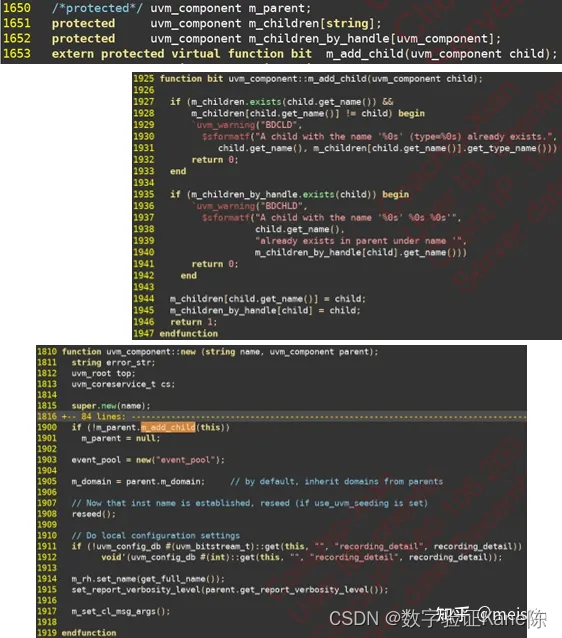

上图uvm_component中1650-1652行定义的父节点和子节点构成了UVM的树形结构，从中我们

看到父节点和子节点有两点不同：

• 节点访问权限，m_parent的访问权限是public（缺省权限），而m_children/m_children_by_handle则是protected，即任何uvm_component的父节点都是可以从外部获取的，但是他所包含的子节点只有它和它的派生类中才可以访问。
• 节点数量，任何uvm_component都有且只有一个父节点m_parent，但是可以有多个子节点，子节点可以用两个联合数组表示，分别以string和uvm_component类型(类类型寻址实例)进行索引。

1653行声明的m_add_child，代码实现在1925-1947行，作用就是将子节点添加到父节点中定义的两个联合数组中，并且我们可以到该函数是在该uvm_component的构造函数new()中1900行调用的，这就是为什么我们在创建uvm_component的派生类时必须要指定parent的原因，因为它会将该类的实例添加到该parent中的子节点联合数组中，并且还会检查是否出现同名子节点重复添加的情况。

通过在每一个节点指定其父节点，就实现了UVM树形结构从数根树干、树叶的树形生长，并且同一层次的节点不允许同名，每个节点可以有多个子节点但只有一个父节点。

uvm_root

uvm_root的单例模式

src/base/uvm_root.svh中的源代码

src/base/uvm_coreservoce.svh中的源代码

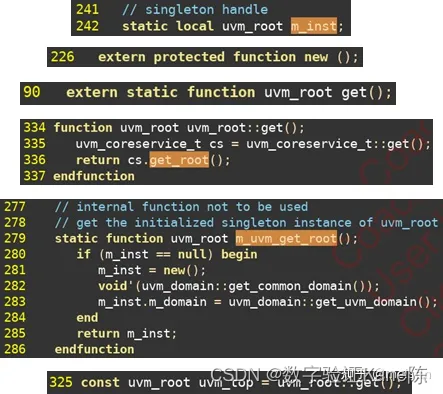

单例模式（目的是让某个类有且只有一个实例）的实现步骤：

1. 该类中声明一个static本类型的对象m_inst （242行）

2. 需要将该类的构造函数new声明为protected类型（226行），即无法在类外部访问，只有通过该类中定义的get 函数中才能调用其构造函数new（334-337行），get函数必须是static类型的（90行），方便以uvm_root类调用，而不是通过实例调用。

3. get 函数中记录被调用的次数，如果这是第一次调用，那么就执行new函数，并将该实例赋值给步骤1中定义的m_inst并返回该实例；如果不是第一次调用，则直接将第一次创建的实例m_inst返回。（280-281行）

可以看到uvm_root具备了单例模式的所有因素，所以调用uvm_root在整个UVM环境运行时有且只有一个实例，并且在uvm_root的325行还定义了一个全局可见的uvm_root的实例常量uvm_top，这就是为什么我们可以直接使用uvm_top来调用uvm_root中定义的诸如print_topology()之类的函数的原因。

uvm_root在树形结构中的位置

src/base/uvm_root.svh中的源代码

src/base/uvm_component.svh中的源代码

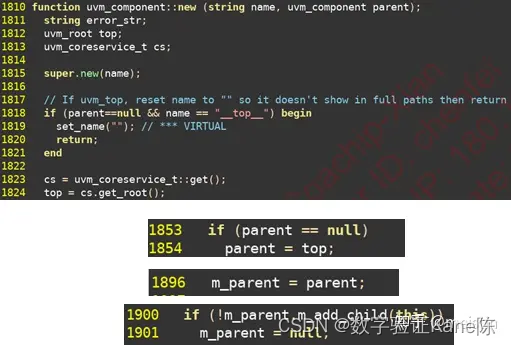

从上文uvm_component的学习中我们知道uvm_root的父类是uvm_component，因而其创建的时候必须指定parent，但是我们看到uvm_root的构造函数new并未传递任何参数（不仅没有parent，甚至连name都没用），只是调用了父类中的new函数，传入参数name=“top”，parent=null，我们在回头看uvm_component中的new函数时发现1818-1821行对专门针对uvm_root这种构造函数new的特殊处理，这里并没有像其他uvm_component创建时调用m_add_child()将uvm_root添加到其父节点的子节点联合数组中，而是直接返回，因而uvm_root不存在父节点，显而易见，对于一个不存在父节点的节点，在树形结构中只能是处于最顶层的树根。

1823-1824行指定将uvm_root的实例赋值给了top，1853-1854、1896以及1900-1901行的作用是将任何指定parent为NULL的uvm_component实例的parent都指定为uvm_root的唯一实例，这样就保证了UVM有且只有一个树形结构，且树根为uvm_root的实例。1853行其实还暗含了name != “top”，否则函数在1820行就返回了，所以说虽然parent都是NULL，但是uvm_root是树根，其他的uvm_component只能按照1854行所做的作为uvm_root单例的子节点，1900-1901行就实现了添加为子节点的操作。

run_test()

src/base/uvm_globals.svh中的源代码

UVM基础课程中我们知道tb中调用run_test()可以启动UVM的验证环境，是如何做到的呢？

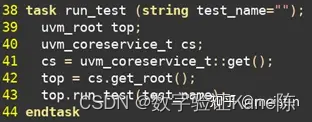

首先，我们在tb里调用的run_test()其实是UVM源代码封装在uvm_globals.svh中的一个全局函数，其内部实现如上图所示，本质上还是通过获取uvm_root的单例进而调用了uvm_root中的run_test()任务。

src/base/uvm_root.svh中的源代码

我们挑run_test()中比较重要的几个知识点讲下：

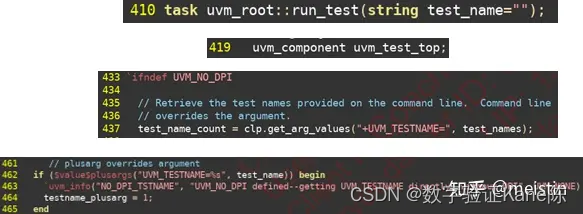

1. 410行表明，run_test()是可以传递参数的（允许缺省为空字符串），437和462-465行（分别对应是否define宏UVM_NO_DPI的两个分支）表明如果运行时命令行通过UVM_TESTNAME传进的参数会覆盖run_test()调用时传进来的参数。

src/base/uvm_root.svh中的源代码

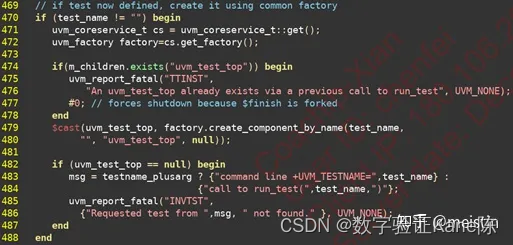

2. 470行判断是否有传入参数给test_name，471-472获取uvm_factory的单例方便后续调用其中的函数。474-478判断uvm_root是否已经添加了名为”uvm_test_top”的子节点，如果有，则报错退出仿真。419、479-480行是利用前面产生的uvm_factory的单例调用其中的create_component_by_name()函数产生一个指向uvm_component的uvm_object_wrapper类型的指针并downcast给uvm_test_top，factory机制我们后面会有专门的章节来讲，这里可以简单理解为根据我们传进来的testcase的名字产生了一个实例名为uvm_test_top的uvm_component类型的句柄，该实例在UVM树形结构中的路径为uvm_test_top，并且父节点为NULL，由前面的分析我们可以知道，虽然父节点声明为NULL，但实际父节点会是一个不体现在树形结构路径上的uvm_root单例，所以我们传进来的这个testcase就是我们打印topology时的树根uvm_test_top，而其数据类型则是传进来的testcase所对应的数据类型（uvm_test的派生类）。482-487行则是判断上面生成uvm_test_top是否为NULL，为NULL表明传递参数有误，仿真终止。

src/base/uvm_root.svh中的源代码

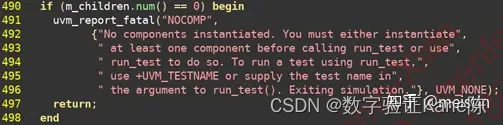

3. 490-498是判断uvm_root的m_children是否为空，为空则强制报错退出仿真。根据我们前面对uvm_component以及uvm_root的分析，上面创建uvm_test_top这个实例的同时，其实隐含着一个信息，就是会将该uvm_test_top实例添加为uvm_root单例的子节点，这样uvm_root里的m_children必然就不为空了，所以这里才有这么一个判断。

src/base/uvm_root.svh中的源代码

4. 500-507行是打印要允许的case的信息。

src/base/uvm_root.svh中的源代码

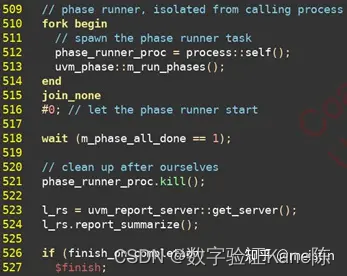

5. 510-521行可以理解为将phase机制运行起来，并等待所有phase执行结束然后kill上面开启的进程，我们后面会有专门的章节介绍phase机制，这里就不细说了。

6. 523-527行执行的就是打印最终的report信息，包括UVM_INFO、UVM_ERROR等的统计信息，随后结束仿真。

通过以上对run_test()任务的分析，我们对于tb里面调用run_test()就能将UVM环境中具体的testcase跑起来，并最终在执行完所有的phase后结束仿真就有了一个比较清晰的认识，并且对于UVM树形结构的树根也有了比较全面的了解，即uvm_root的单例是树形结构的树根，但是该单例不会显示在topology上，topology上的树形结构的树根是uvm_test_top，它是所有testcase的实例名。
