前言

很久没写文了，决定把之前学习的UVM白皮书做一个总结，系列会持续更新

本文主要介绍uvm_component 和 uvm_object的基本概念，以及区别和联系

---

一、派生基础类

1. uvm_object 是最基础的类，uvm_component 派生自uvm_object

那么说明uvm_component 拥有的特性比 uvm_object 来得丰富。其中有两大特性是 uvm_object 所没有的：

• 通过new的时候指定parent参数形成树形结构
• phase自动执行

但是uvm_component 作为UVM树形结构的节点，因此失去了一些uvm_object 的特性：

• 无法使用clone函数（分配内存空间并把另一个实例复制到新的内存空间），因为新clone出来的类无法指定parent。但是可以使用copy()函数（clone=new+copy）

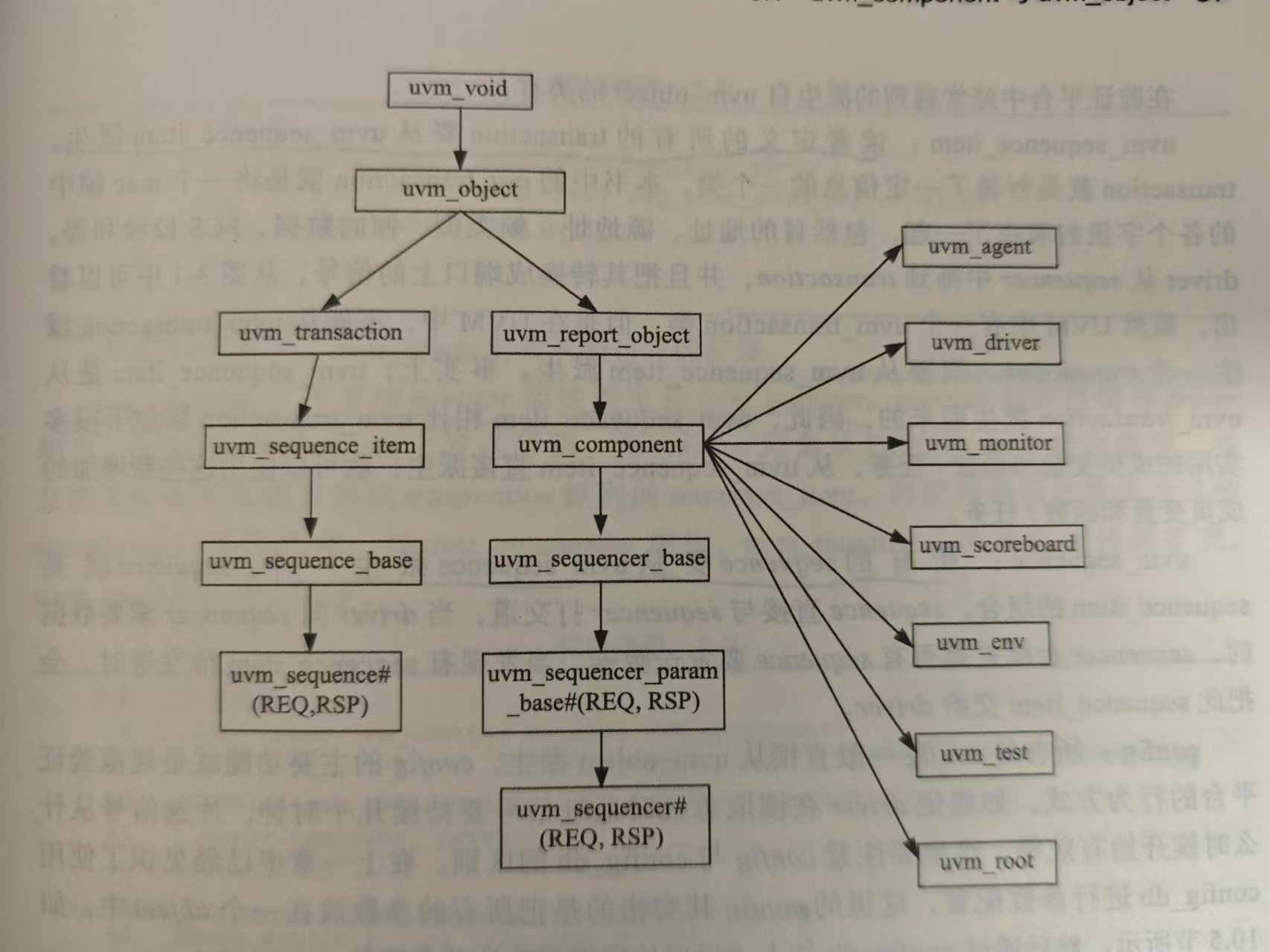

经典平台中，除 uvm_transcation\ uvm_sequence_item\ uvm_sequence \ uvm_phase，其他基本都是派生自 uvm_component：

2. 派生自uvm_object

• uvm_sequence_item： 平台的transcation派生于uvm_sequence_item，而不是uvm_transcation
• uvm_sequence： 所有的 sequence 要派生自uvm_sequence
• config: 用于平台参数整合控制
• uvm_reg_item: 派生自uvm_sequence_item，用于寄存器模型
• uvm_reg_map、uvm_reg_field、uvm_reg、uvm_reg_block等寄存器模型的其他类派生自uvm_object
• uvm_phase: 派生自uvm_object，用于控制平台行为

3. 派生自uvm_component

• uvm_driver: 所有的driver派生自uvm_driver，相较uvm_component 没有过多拓展，多了几个成员变量
• uvm_monitor：所有的monitor派生自uvm_monitor，相较uvm_component 几乎没有拓展
• uvm_sequencer：所有的sequencer派生自uvm_sequencer，相较uvm_componen有拓展多
• uvm_scoreboard：一般的scoreboard派生自uvm_scoreboard，相较uvm_componen拓展不多
• rm: 直接派生自uvm_component，没有什么通用方法因此
• uvm_agent: 所有的agent派生自uvm_agent
• uvm_env: 所有的env派生自uvm_env
• uvm_test: 所有的test派生自uvm_test或者其派生类（base_tc）

二、相关宏

1. uvm_object相关factory宏

• `uvm_object_utils: 将一个直接或者间接派生自uvm_object的类注册到factory
• `uvm_object_param_utils: 将一个直接或者间接派生自uvm_object的参数化的类注册到factory：class A #(int a) extends uvm_object

对于类中某些成员变量需要使用field_automation机制的类（下篇介绍），使用下述宏注册：

• `uvm_object_utils_begin(myclass)
• `uvm_object_utils_end
• `uvm_object_param_utils_begin(myclass)
• `uvm_object_param_utils_end

1. uvm_component相关factory宏

• `uvm_component_utils: 将一个直接或者间接派生自uvm_component的类注册到factory
• `uvm_component_param_utils: 将一个直接或者间接派生自uvm_component的参数化的类注册到factory

对于类中某些成员变量需要使用field_automation机制的类（下篇介绍），使用下述宏注册：

• `uvm_component_utils_begin(myclass)
• `uvm_component_utils_end
• `uvm_component_param_utils_begin(myclass)
• `uvm_component_param_utils_end
