Python与FPGA——中值滤波

---

前言

  上一章讲了均值滤波，实现比较容易。今天我们开始中值滤波，难度升级。

---

一、中值滤波

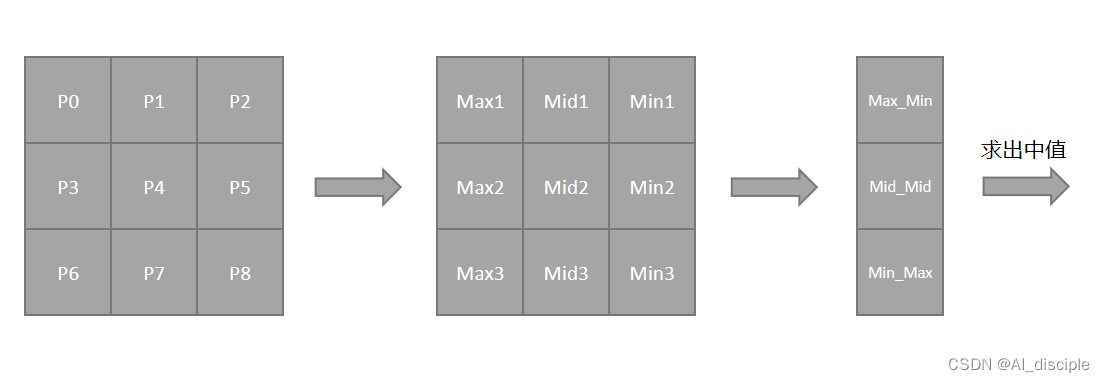

  中值滤波的原理就是在以下3x3窗口里面选出9个像素的中值，一种方法是先选择使用排序算法，对9个像素排序，然后选出中值。另外一种方法是使用并行3步中值法，我们在Python以及FPGA中都采用3步中值法，方便实现。

二、增加噪音

  还是采用椒盐增噪。

img = plt.imread("lenna.png")
img = img * 255#图像是[0-1]--->[0-255]
img = img.astype(np.uint8)
prob = 0.92#生成盐噪生的概率为1-0.92=0.08
noise = np.random.choice((0, 255), size=img.shape, p=[prob, 1 - prob])#产生和图像维度一样的噪音矩阵
noise_img = np.where(noise == 0, img, 255).astype(np.uint8)#生成噪音图像，椒（0黑色）盐噪声的盐（255白色）
plt.imsave("noise.png", noise_img)#保存噪音图像，用于FPGA去噪

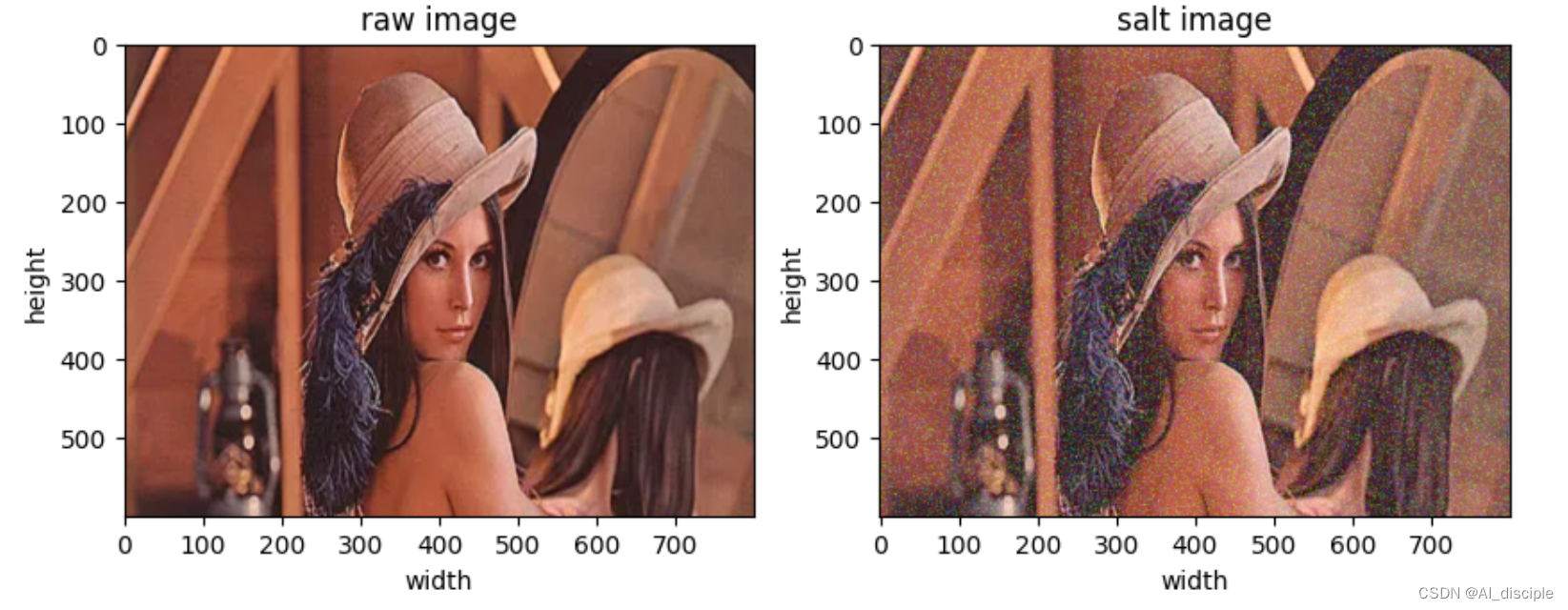

fig = plt.figure(figsize=(10, 6))
ax = plt.subplot(1, 2, 1)
ax.set_title("raw image")
ax.set_xlabel("width")
ax.set_ylabel("height")
plt.imshow(img)
ax = plt.subplot(1, 2, 2)
ax.set_title("salt image")
ax.set_xlabel("width")
ax.set_ylabel("height")
plt.imshow(noise_img)

三、Python实现中值滤波

def image_gray(image):
    gray = np.dot(image[:, :, ...], [0.299, 0.587, 0.114])#等同0.299 * image[:, :, 0] + 0.587 * image[:, :, 1] + 0.114 * image[:, :, 2]
    return gray.astype(np.uint8)

def median_filter(image, n):
    h, w = image.shape
    filtered_image = np.zeros((h, w))
    m = int((n - 1) / 2)
    for i in range(m, h - m):
        for j in range(m, w - m):
            kernel = image[i - m: i + m
