14.1 继续聊能源区
上一节我们说到了运放的一部分U5.1(1、2、3脚组成的比较器),这个比较器的作用是什么?还是从整体到局部,

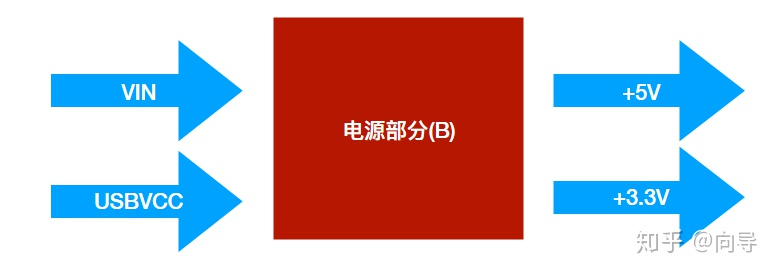

再画一个逻辑框架图

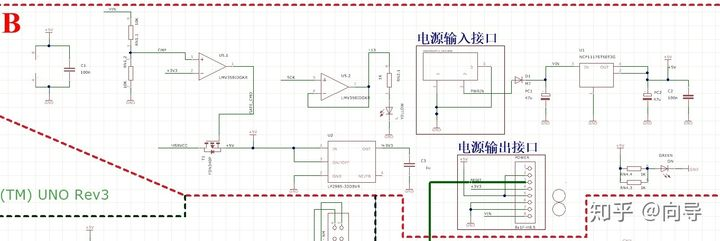

B区这个电源有两个输入,两个输出:
输入:
VIN :DC插座来的直流电。
USBVCC:是通过USB线从电脑获取来的5V直流电。
输出:
+5V:为A、C两个核心区域供电
+3.3V:输出为外部的模块供电(备用)
一个输入供电就好了,为什么要两个?
USBVCC是为了当写程序时方便,不需要再连接外部DC供电,直接通过电脑供电和传输数据。USBVCC目前电脑可以达到1A的供电电流,大部分只有500mA。当拔掉USB线时就用VIN供电。
这样可以通过两种方式供电。

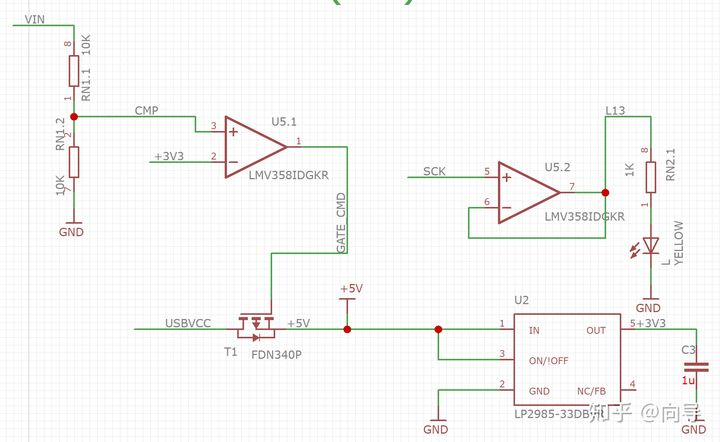

U5.1 就是起到一个控制电源切换控制的作用。来区分是VIN供电还是USBVCC供电产生3.3V。
当VIN输入大于6.6V(分压后3.3V),U5.1 1脚输出高电平,T1这个mosfet关断,只依靠,VIN产生的5V供电(具体怎么产生下面讲解)
当VIn没有或者小于6.6V时,U5.1 1脚输出低电平,T1打开,USBVCC可以供电给后端。
第一节就说过,电也是从电压高的地方流向电压低的地方。
T1 这个场效应管的两端可以判断下,当没有VIN时,电流的方向是从USBVCC 到+5V(这个时候+5V是没有的)。
当有VIN时,VIN经过降压芯片X1降为+5V,因为T1管断,USBVCC只能通过T1保护的二极管流向+5V端,但是二极管是有一定的降压作用的,所以USBVCC<+5V.
这个时候+3V3 是通过+5V产生的。
看到这里肯定有同学晕菜,讲几个常识:
USB的供电无论输入或者输出都是标准的5V。所以USBVCC=5V。
二极管正极加上正电压,负极都要下降一点,一般说硅二极管下降0.7V,锗二极管下降0.3V。
Mosfet(场效应管)一般就是仅起开关的作用。它比较脆弱,在它的D、S极之间会加上一个保护二极管。
当你对这个电路不理解时,上几节介绍的proteus就可以派上用场了,可以直接仿真下看看。
这一节难度稍微深了点,但是我们能够学会几种电路,运放组成的比较器、电压跟随器
